A feliratozás objektumok közé a méretek, a megjegyzések és más, a rajzhoz az információk hozzáadására gyakran használt magyarázó szimbólumok vagy objektumok tartoznak.
A feliratozás objektumok egy sajátosságról adnak meg információkat, például egy fal hosszúságát, egy kötőelem átmérőjét vagy egy részlet képfeliratot. A feliratozás objektumok méretezése eltér a rajz nézeteinek méretezésétől, és attól a léptéktől függ, amelyben nyomtatáskor kell megjelenniük.

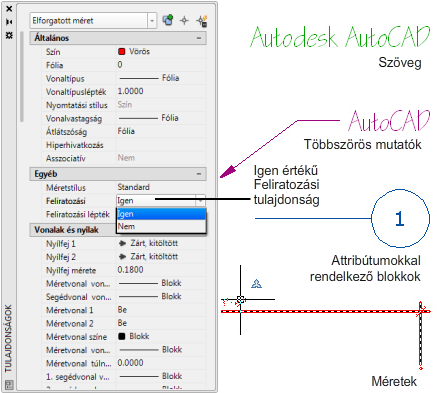

A feliratozás objektumok méretezésének módját szabályozhatja azzal, ha az objektumot nem feliratozási vagy feliratozási objektumként definiálja.
- A nem feliratozási objektumokhoz rögzített méret vagy lépték szükséges, amelyet a rajz nyomtatásához használt lépték alapján számít ki a program.
- A feliratozási objektumok automatikusan úgy módosulnak, hogy a nézet léptékétől függetlenül egyformán, ugyanabban a méretben vagy léptékben jelenjenek meg.
A következő táblázatban szerepelnek a rajzokban létrehozható általános feliratozások.
| Megjegyzés | Rajzobjektum |
|---|---|
| Megjegyzések és címkék |
|
| Táblázatos adatok |
|
| Méretek és alaktűrések |
|
| Sraffozások, átmenetek és kitöltések |
|
| Megjegyzések és szimbólumok mutatókkal |
|
| Címpecsétek és attribútumok |
|
