Információk 3D szilárdtestek objektumokból történő létrehozásáról

Konvertáljon meglévő objektumokat 3D szilárdtestté.

Többféle módszer is létezik a rajzban szereplő objektumok 3D szilárdtestté történő konvertálására:

• Vastagsággal rendelkező felületek és objektumok konvertálása 3D szilárdtestté
• Felületek csoportjának konvertálása 3D szilárdtestté
• Háló konvertálása 3D szilárdtestté
• Felületek konvertálása 3D szilárdtestté vastagítással

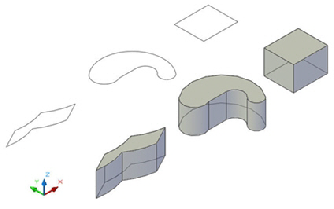

vastagsággal rendelkező háló és vonallánc optimalizált 3D szilárdtestekké átalakítva

A DELOBJ rendszerváltozó szabja meg, hogy a program automatikusan törli-e a kijelölt objektumokat a 3D objektum létrehozását követően.

Vastagsággal rendelkező felületek és objektumok konvertálása 3D szilárdtestté

A KONVTESTTÉ parancs segítségével több objektumtípust is kihúzott 3D szilárdtestté konvertálhat. Ilyen objektumok például a vastagsággal rendelkező körök és zárt vonalláncok, valamint a vízhatlan hálók és felületek is.

Felületek csoportjának konvertálása 3D szilárdtestté

A FELÜLETSZOBRÁSZ parancs segítségével egy térrészt vízhatlanul körülzáró felületcsoportot 3D szilárdtestté konvertálhat.

Háló konvertálása 3D szilárdtestté

Ha háló objektumot konvertál 3D szilárdtestté, az új szilárdtest objektum alakja közel – de nem pontosan – azonos az eredeti háló objektum alakjával. A különbözőség mértékét némileg szabályozhatja annak megadásával, hogy az eredmény simított vagy lapkákra bontott legyen-e (SMOOTHMESHCONVERT). Annak megadására is lehetősége van, hogy a kapott lapokat egyesítse-e (optimalizálja-e) a program.

Ha például hálótéglatestet konvertál szilárdtest objektummá, a következő lehetőségek közül választhat:

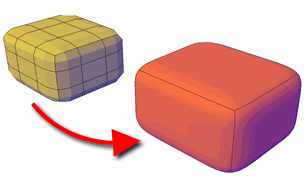

• Simított, optimalizáltAz egy síkba eső lapokat a program egyetlen lappá egyesíti. Bizonyos lapok alakja megváltozhat. A nem egy síkba eső lapokat lekerekíti a program. (SMOOTHMESHCONVERT = 0)

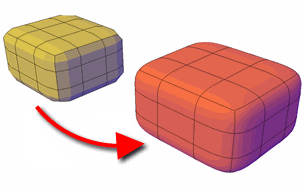

• Simított, nem optimalizált A program az eredeti háló objektum minden egyes lapját megőrzi a konvertált objektumon is. A nem egy síkba eső lapokat lekerekíti a program. (SMOOTHMESHCONVERT = 1)

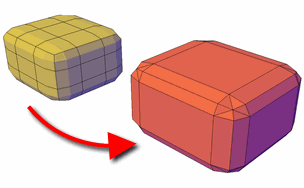

• Lapkákra bontott, optimalizált Az egy síkba eső lapokat a program egyetlen sík lappá egyesíti. Bizonyos lapok alakja megváltozhat. A nem egy síkba eső lapok közé élet vagy bezárt szöget illeszt a program. (SMOOTHMESHCONVERT = 2)

• Lapkákra bontott, nem optimalizált A program minden egyes eredeti hálólapot sík lappá konvertál. A nem egy síkba eső lapok közé élet vagy bezárt szöget illeszt a program. (SMOOTHMESHCONVERT = 3)


Megjegyzés: A következő típusú háló objektumokat nem lehet 3D szilárdtestté konvertálni:

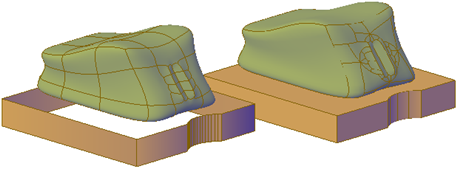

• Lapjai között hézaggal rendelkező háló A minialkalmazással történő szerkesztés időnként lapok közti hézagokat vagy lyukakat eredményezhet. Bizonyos esetekben a hézagok megszüntethetők a háló objektum simításával.
• Önmetsző határokkal rendelkező háló Ha úgy módosította a háló objektumot, hogy annak legalább egy lapja metszi ugyanazon objektum egy másik lapját, a 3D szilárdtestté történő konvertálását nem lehet végrehajtani.

Bizonyos esetekben lehetőség van arra, hogy a szilárdtestté nem konvertálható hálót felületté konvertálja.

Felületek vastagítása a 3D szilárdtestté konvertáláshoz

A VASTAGÍT paranccsal lehetősége van 3D felületobjektumokat 3D szilárdtestté konvertálni.

Fogóval csak az ezzel a módszerrel létrehozott objektumok szerkeszthetők.
