Eltolhatja a nézetet a rajzterületen történő újrapozicionáláshoz, vagy zoomolhat a nagyítás megváltoztatásához.
Az Eltolás és a Zoom eszköz az AutoCAD-alapú termékek legáltalánosabban használt eszközei közé tartozik. Használatukkal módosíthatja a nézetet, és navigálhat a rajzon a geometria vizsgálata, módosítása vagy törlése közben.
A nézet eltolása és zoomolása általában az egérgörgő használatával történik. A görgőt forgatva a nézet zoomol, míg a görgő lenyomásával és az egér elhúzásával a nézet eltolható.
A valósidejű TOL paranccsal dinamikusan tolhatja el a rajzot a mutatóeszköz mozgatásával. Hasonlóan a kamerával történő eltoláshoz, a TOL nem változtatja meg a rajzban lévő objektumok nagyítását vagy helyét; csak a nézetet változtatja meg.

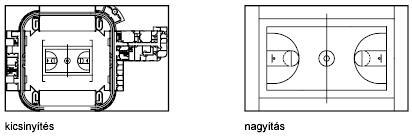

A nézet nagyítását megváltoztathatja zoomolással, amely hasonlít a kamerával történő nagyításhoz és kicsinyítéshez. A ZOOM parancs nem változtatja meg a rajzon az objektumok abszolút méretét, csak nagyítja vagy kicsinyíti a nézetet.
Amikor apró részleteken dolgozik a rajzban, szükségessé válhat a gyakori zoomolás, a munka egészének áttekintésére. Használja a ZOOM - Előző lehetőséget az előző nézethez való gyors visszatéréshez.
Az alábbiakban a leggyakrabban használt nem szabványos funkciókról olvashat.

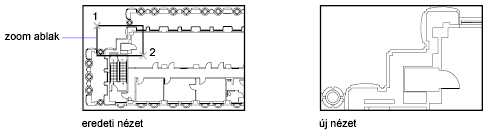

Zoomolás egy adott négyszögletű területre
Egy négyszögletű terület gyors zoomolásához adja meg az adott négyszög két, átlósan ellentétes csúcsát.
A megadott terület bal alsó csúcsa kerül az új képernyőn a bal alsó sarokba. A nagyított terület alakjának nem kell feltétlenül pontosan összhangban lennie az új nézettel, az illeszkedni fog a nézetablak alakjához.
Valós idejű zoom
A Valós idejű lehetőséggel a nagyítás dinamikusan megy végbe, a mutatóeszköz felfelé vagy lefelé történő mozgatása szerint. Ha a jobb gombbal kattint, egy helyi menüben további lehetőségeket érhet el a nézet megváltoztatásához.
Zoomolás egy vagy több objektumra
A ZOOM - Objektum lehetőség a csak a kijelölt objektumokat tartalmazó, lehető legnagyobb nagyítású nézetet jeleníti meg.

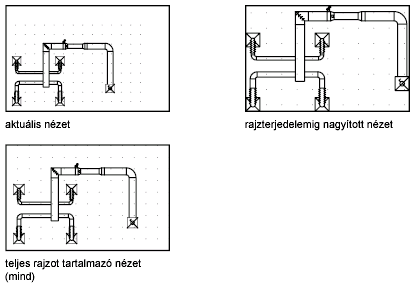

Zoomolás a rajz összes objektumának megjelenítéséig
A ZOOM - Terjedelem lehetőség a rajz összes objektumát tartalmazó, lehető legnagyobb nagyítású nézetet jeleníti meg. Ez a nézet tartalmazza a kikapcsolt fóliák objektumait, de nem tartalmazza a lefagyasztott fóliák objektumait.
A ZOOM - Mind lehetőség megjeleníti a felhasználó által megadott hálóhatárokat vagy a rajzterjedelmet, amelyik a nagyobb.
Az előző nézet visszaállítása
A nézetmódosításokat a program tárolja, amíg van nyitva rajz. A ZOOM - Előző parancs egy szintet visszalépve visszaállítja a rajz utolsó nézetét, hasonlóan a Visszavonás parancshoz.
Az előző nézet visszaállítása a rajzban történő változtatásokat nem, csak a nézetet állítja vissza.
Eltolás és zoomolás érintőtáblával
- Nagyítás. Csúsztassa el egymástól hüvelyk- és mutatóujját.
- Kicsinyítés. Csippentse össze hüvelyk- és mutatóujját.
- Eltolás. Két ujját húzza abba az irányba, amerre a tartalmat mozgatni szeretné.
Az érintőtáblás üzemmódot az Érintés lehetőségnél tilthatja le, amely alapértelmezés szerint a szalag Kiválasztási mód paneljén jelenik meg.
