Meghatározza a referenciát a szerkesztéshez.
A szerkesztendő referencia kiválasztásához válassza ki a referencia egy objektumát. Ha kiválaszt egy olyan objektumot, amely egy vagy több beágyazott referencia része, megjelennek a párbeszédpanelen a beágyazott referenciák.
Lapok
A Referenciák szerkesztése párbeszédpanelen a következő lapokat találja:
- Referencia azonosítása
- Beállítások

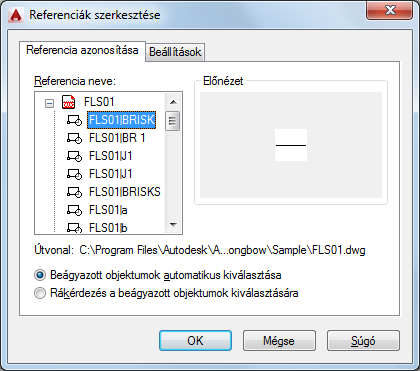

Referencia azonosítása lap (Referenciák szerkesztése párbeszédpanel)
Vizuális segédeszközökkel segíti a szerkeszteni kívánt referencia azonosítását és vezérli a referencia kijelölését.
- Referencia neve
-
Megjeleníti a helyben módosításhoz kijelölt referenciát és annak beágyazott referenciáit.
A beágyazott referenciák csak akkor kerülnek megjelenítésre, ha a kiválasztott objektum része egy beágyazott referenciának. Több referencia megjelenítése esetén válassza ki a blokkot vagy xrefet a módosításhoz. Egyszerre csak egy referenciát módosíthat helyben.
- Előnézet
-
Az aktuális referencia előnézeti képét jeleníti meg.
Az előnézet az utolsó mentés állapotában mutatja a rajzot. Az előnézeti kép nem kerül frissítésre a változások referenciába történő visszamentésekor.
- Útvonal
-
Megjeleníti a kiválasztott referenciafájl helyét. Ha a kiválasztott hivatkozás blokk, akkor nem jelenik meg az útvonal.
- Beágyazott objektumok automatikus kiválasztása
-
Szabályozza, hogy a beágyazott objektumok automatikusan legyenek-e kiválasztva referencia szerkesztési eljáráshoz.
- Rákérdezés a beágyazott objektumok kiválasztására
-
A beágyazott objektumok egyenkénti kijelölését szabályozza a referencia szerkesztési eljárás során.
Beállítások lap (Referenciák szerkesztése párbeszédpanel)
Beállítási lehetőségeket kínál a referenciák szerkesztéséhez.
- Egyedi fólia-, stílus- és blokknevek létrehozása
-
A referenciából kiemelt fóliák és egyéb elnevezett objektumok egyedi elnevezését vezérli.
Ha be van jelölve, az xrefekben található elnevezett objektumokat elnevezi a program (a neveket $#$ jelek előzik meg), az xrefek csatolásánál alkalmazott elnevezéshez hasonlóan. Ha az opció törölve van, a fóliák és egyéb elnevezett objektumok nevei nem változnak a referencia rajzban használtakhoz képest. Azok az elnevezett objektumok, amelyek nem kaptak nevet, hogy egyediekké váljanak, felveszik az aktuális gazdarajzban birtokolt tulajdonságaikat és ugyanazt a nevet kapják.
- Attribútumdefiníciók megjelenítése a szerkesztéshez
-
Megadja, hogy az összes változó attribútum definíció ki legyen-e emelve a blokkreferenciából, és megjelenítésre kerüljön-e a referencia módosítása közben.
Ha az Attribútumdefiníciók kiemelése a szerkesztéshez opció ki van jelölve, akkor az attribútumok (kivéve a konstans attribútumokat) nem láthatók, és az attribútumdefiníciók a kijelölt referenciageometria szerkesztése alatt módosíthatók. A változások blokkreferenciába történő visszamentésekor az eredeti hivatkozás attribútumai változatlanok maradnak. Az új vagy megváltoztatott attribútumdefiníciók csak a blokk többi referenciáját érintik, a létező blokkok attribútumaira nincsenek hatással. Ez az opció nem befolyásolja a külső referenciák és definíciók nélküli blokkhivatkozások szerkesztését.
- Munkahalmazon kívüli elemek lezárása
-
Minden munkahalmazon kívüli elem lezárása. Ez az opció segít elkerülni a referencia szerkesztési állapotban a gazdarajzban található elemek véletlenszerű kiválasztását és szerkesztését.
A lezárt elemek viselkedése a lezárt fólián található objektumokéhoz hasonló. Ha megpróbálja módosítani a lezárt elemeket, azok a kiválasztási halmazból kiszűrésre kerülnek.
