Ismerkedjen meg a digitális domborzatmodellek (DEM) néhány alapvető beállításával.
Ha a meglévő talajfelületekhez több forrásadat közül választhat, ahol lehetséges, TIN (háromszögelt szabálytalan hálózatok) felületek helyett hálófelületeket hozzon létre. A rendszermemória igénybevétele jelentősen eltérhet nagy felületek esetében. Általában a hálófelületekhez, például a DEM felületekhez körülbelül a TIN formátumú felülethez szükséges memória mennyiségének a hatoda (17%-a) kell (ugyanazon felület esetében).
DEM-fájlok exportálása
Az AutoCAD Civil 3D lehetővé teszi, hogy DEM-fájlokat exportáljon egy felületről. Az exportáláskor kiterjesztheti a háló térközét, hogy a fájl kisebb legyen. A 3. ábra az exportálási folyamat elindításához használt menükiválasztást mutatja.
3. ábra: DEM-fájl exportálása
A 4. ábrán látható Felület exportálása DEM-formátumba párbeszédpanelen állíthatja be az exportált DEM-fájl háló térközét. Az 1 értékű hálótérközhöz képest a 2 értékű hálótérközhöz a pontok negyede szükséges az adott terület lefedéséhez. Magasabb számértéket használjon az olyan DEM-fájlok létrehozásához, amelyek kisebb méretűek és kevésbé részletesek.
Hálópont magasságának meghatározása
Egy fontos exportálási beállítás a magasság meghatározásának módszere az egyes pontoknál. Választhat, hogy a hálópontnál vesz-e mintát a felület magasságából, vagy kiszámítja az átlagos magasságot a környező pontokból. Az utóbbi módszer (átlagolás) több időt igényel. A nagyobb hatékonyság érdekében használja a felület mintavételezésének lehetőségét a 4. ábrán látható módon.

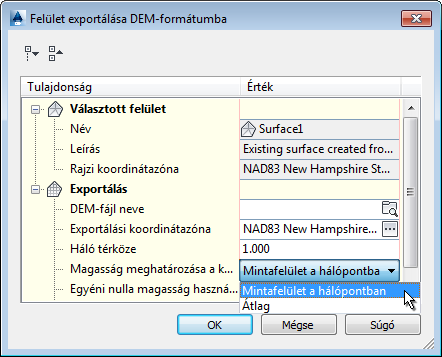

4. ábra: Exportált DEM-fájl beállításainak optimalizálása
