ÁrokCsővel

Ez az alkotóelem kővel kitöltött vízelvezető műtárgyat készít kör alakú csővel a belsejében.

Igazítás

Ennek az alkotóelemnek a csatolási pontja lehet a vízelvezető műtárgy aljának közepén, tetejének közepén, vagy a felső sarkán.

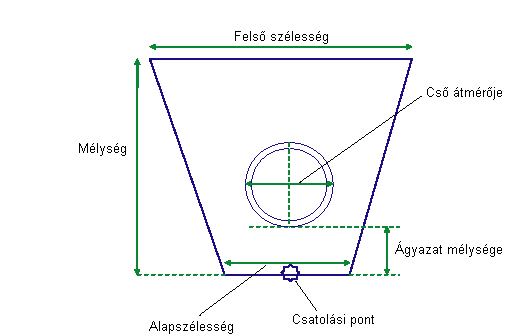

Beviteli paraméterek

Megjegyzés: Minden méret méterben vagy lábban van megadva, GenericPavementStructureha nincs feltüntetve más mértékegység. Az összes rézsű a távolság-magasság arányában van megadva (például 4 : 1), kivéve, ha „%” jellel van ellátva.

Paraméter	Leírás	Típus	Alapértelmezett
Oldal	Megadja, hogy az alkotóelemet a csatolási pont jobb vagy bal oldalára illessze be.	Bal / Jobb	Jobb
Csatolási pont	Az alkotóelem csatolási pontjának helyét határozza meg.	Karakterlánc; (a) Felül középen; (b) Alul középen, (c) Felül sarokban	Felső sarokpont
Alapszélesség	Árok fenekének szélessége	Numerikus, pozitív	1.0 láb 0.3 m
Felső szélesség	Árok felső szélessége	Numerikus, pozitív	1.5 láb 0.5 m
Mélység	Az árok teljes mélysége	Numerikus, pozitív	2.0 láb 0.6 m
Ágyazat mélysége	A csővezeték ágyazatának árokfenék feletti vastagsága	Numerikus, pozitív	0.6 láb 0.2 m
Cső átmérője	Vízelvezető cső átmérője	Numerikus, pozitív	0.6 láb 0.2 láb
Cső falvastagsága	A cső anyagának vastagsága (választható)	Numerikus, pozitív	0.0 láb 0.0 m

Célparaméterek

Ez a szakasz az alkotóelem azon paramétereit sorolja fel, amelyek egy célobjektumhoz, például egy rajzban szereplő felület, nyomvonal vagy hossz-szelvény objektumhoz rendelhetők hozzá. További információt a alatt talál, a AutoCAD Civil 3D felhasználói útmutató súgójában.

Paraméter	Leírás	Állapot
Mélység	Az árok mélysége akár egy hossz-szelvény magasságból is felülírható. Ha a csatolási pont az árok tetején van, akkor a hossz-szelvény az árokfenékhez kerül hozzárendelésre, és fordítva. A szintmagasság megadása a következő objektumtípusok esetében hajtható végre: hossz-szelvények, 3D vonalláncok, vezérlővonalak és földmérési alakzatok.	Választható

Kimeneti paraméterek

Viselkedés

Az alkotóelem létrehozza egy egyszerű vízelvezető műtárgy alakját a fenti ábrán látható módon.

Művelet tervezési módban

Ezt az alkotóelemet a program elrendezési módban a csatolási ponttól kezdődően, a bemeneti paraméterek használatával megadott módon rajzolja meg.

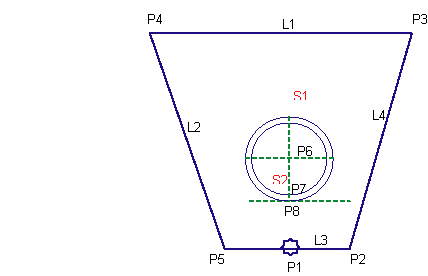

Pont-, kapcsolódás- és alakkódok

A következő táblázat azoknak az ilyen típusú alkotóelemeknek tartalmazza a pont-, kapcsolódás- és alakkódjait, amelyekhez van kód hozzárendelve. A táblázatban nem szerepelnek azok az alkotóelemek, amelyekhez nincsenek pont-, kapcsolódás- és alakkódok hozzárendelve.

Pont / Kapcsolódás	Kódok	Leírás
P1	Levezető_fenék
P2	Levezető_fenék_kívül
P3	Levezető_tető_kívül
P4	Levezető_tető_belül
P5	Levezető_fenék_belül
P6	Levezető_tengely
P7	Folyásvonal	Szegélyeknél és vízlevezető csatornáknál meglévő pontkódot használjon, ha egyáltalán használ ilyet.
L1	Tető, Levezető_tető
L2, L3, L4	Alapszint, Levezető_fenék
S1	Árok_Feltöltés
S2	Levezető_terület
