VárosiJárdaCsere

Ez az alkotóelem egy meglévő járda helyettesítésére szolgál, a meglévő járda külső élétől kezdődik, és a szegélyig illeszt be felületeket.

Ennek az alkotóelemnek a használatához a járda meglévő külső élét definiáló külön nyomvonalak szükségesek. Az ezeknél a pontoknál mért szintmagasságok egy felületből vagy egy hossz-szelvényből származhatnak. Továbbá, ha az éleket definiáló komponens szintén egy rehabilitációs komponens, akkor kijelölt pontokként lehet ezeket megadni, és ezzel transzformálhatók az eltolási és szintmagassági adatok.

Igazítás

A csatolási pont (közel) a járda külső éle. A jobb eredmény érdekében ezt egy szabályozó eltolásra helyezze (rögzített eltolással) a mintakeresztszelvény kivitelezése közben.

Beviteli paraméterek

Megjegyzés: Minden méret méterben vagy lábban van megadva, ha nincs feltüntetve más mértékegység. Az összes rézsű a távolság-magasság arányában van megadva (például 4 : 1), ha nincs „%” jellel ellátva.

Paraméter	Leírás	Típus	Alapértelmezett
Oldal	Megadja, hogy az alkotóelemet a csatolási pont jobb vagy bal oldalára illessze be.	Bal/Jobb	Jobb
A járda kijelölt pontján kívül	A járda külső élének és a magasságnak a definiálása az alkotóelem elindításához (VÁLASZTHATÓ)	Karakterlánc	Nincs
Szélesség	Járda szélessége, befelé mérve a járdapont felső élétől	Numerikus	1.5m 5.0láb
%-os lejtés	A járda oldalesése %-ban, befelé mérve a járda felső élétől	Numerikus	-2%
Mélység	Járda mélysége vagy vastagsága	Numerikus, pozitív
Belső pont megjelölése	A járda új alacsony élénél található bejelölt és tárolni kívánt pont neve (VÁLASZTHATÓ)	Karakterlánc	Nincs

Célparaméterek

Ez a szakasz az alkotóelem azon paramétereit sorolja fel, amelyek egy célobjektumhoz, például egy rajzban szereplő felület, nyomvonal vagy hossz-szelvény objektumhoz rendelhetők hozzá. További információért lásd a című részt a(z) AutoCAD Civil 3D felhasználói kézikönyv súgójában.

Paraméter	Leírás	Állapot
A járda külső széle	Ez kezdőpontként állítja be a tervezett járda külső élét. A következő objektumtípusokat lehet megadni az eltolás céljaként: nyomvonalak, vonalláncok, vezérlővonalak és földmérési alakzatok.	Választható
Bal csatorna hossz-szelvény	Ez beállítja a tervezett járda külső élének magasságát. A szintmagasság megadása a következő objektumtípusok esetében hajtható végre: hossz-szelvények, 3D vonalláncok, vezérlővonalak és földmérési alakzatok.	Választható
EGFelsőFelület	Ha a hossz-szelvények nincsenek megadva a burkolatmagasság bal/jobb éléhez, akkor ez a felületmagasság lesz a magassági érték. A művelet csak a következő objektumtípusokon hajtható végre: felületek.	Szükséges

Kimeneti paraméterek

Paraméter	Leírás	Típus	Alapértelmezett
%-os lejtés	A járda oldalesése %-ban, befelé mérve a járda felső élétől	Numerikus	-2%
Mélység	Járda mélysége vagy vastagsága	Numerikus, pozitív

Viselkedés

Az alapértelmezés szerint a járda külső széle a rögzített kijelölt pontnál vagy a társított nyomvonalon található. Ehhez hasonlóan a magasság beállítása a hozzárendelt kijelölt ponton vagy hossz-szelvényen vagy az eltolásnál lévő felületen alapul.

Ennek a kezdőpontnak a megállapítása utána a járda szerkezeti kapcsolódásai kerülnek beillesztésre ettől a ponttól befelé, a megadott szélességgel, eséssel és mélységgel. Ha meg van adva egy név Belső pont megjelöléséhez, akkor a kijelölt pont a járda új alsó élén lesz eltárolva.

Művelet tervezési módban

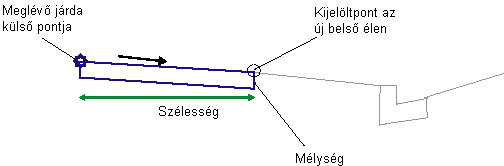

Elrendezési módban ez az alkotóelem a rögzítési ponttól kiindulva megrajzol egy egyszerű alakot a megadott szélesség, lejtés és mélység alapján.

Megjegyzés:

Mintakeresztszelvény összeállításakor, ajánlott ezt az alkotóelemet egy vezérlő eltolással hozzáadni, ha nincs előre kijelölt pont. Ez a vezérlő eltolás lehet jelentős mértékű a kiindulási vonal jelölőtől, így az elrendezési mód egy átlagos mintakeresztszelvényként fog kinézni. Nem javasolt azonban, hogy a felhasználók ezt a vezérlő eltolást leképezzék egy „nyomvonalhoz vagy hossz-szelvényhez” a nyomterv állapotban, mert ez problémákhoz vezethet, például néhány esetben a terv nem lesz merőleges a kiindulási vonalra. Ha nem társítja ezt a vezérlő eltolást, a nyomterv nem változik, mivel a kezdőpont egy nyomvonalhoz/kijelölt ponthoz van rendelve az alkotóelem makrójában, és ez meghatározza a pontos helyet.

Pont-, kapcsolódás- és alakkódok

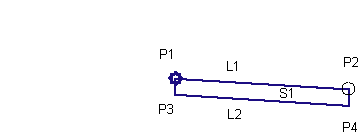

Pont / Kapcsolódás	Kód	Leírás
P1	Járda_Be	A járda belső széle a pályafelületen
P2	Járda_Ki	A járda külső széle a pályafelületen
L1	Felső járda
L2	Alapszint
S1	Járda	Járda betonterülete
