AlapJárda

Ez az alkotóelem kapcsolódások beillesztésére használható, amelyek egy betonjárdát és esetleg sugárutakat definiálnak.

Ez az egyike azoknak az alkotóelemeknek, amelyek a kezdeti lépésekben, illetve az oktatóanyagokban is szerepelnek a pályamodellezés bemutatása során.

Igazítás

A csatolási pont a belső ütközőzóna belső élén található.

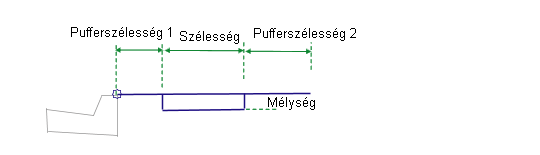

Beviteli paraméterek

Megjegyzés: Minden méret méterben vagy lábban van megadva, ha nincs feltüntetve más mértékegység. Az összes rézsű a távolság-magasság arányában van megadva (például 4 : 1), ha nincs „%” jellel ellátva.

Paraméter	Leírás	Típus	Alapértelmezett
Oldal	Azt jelzi, hogy az alkotóelem melyik oldalra kerül	Bal / Jobb	Jobb
Szélesség	A betonjárda szélessége	Numerikus, pozitív	1.8 m 6.0 láb
Mélység	A betonjárda mélysége	Numerikus, pozitív	0.1 m 0.333 láb
Ütközőzóna szélessége, 1	A belső ütközőzóna szélessége	Numerikus, pozitív	0 láb, m
Ütközőzóna szélessége, 2	A külső ütközőzóna szélessége	Numerikus, pozitív	0 láb, m

Célparaméterek

Ez a szakasz az alkotóelemben található olyan paramétereket sorolja fel, amelyek egy vagy több célobjektumhoz rendelhetők hozzá. További információért lásd című részt a(z) AutoCAD Civil 3D felhasználói útmutató súgójában.

Célparaméterek: Nincs.

Kimeneti paraméterek

Nincsenek.

Viselkedés

A belső ütközőzóna kapcsolódásai, a járda és a külső ütközőzóna a csatolási ponttól kifelé kerül beillesztésre, vízszintes lejtéssel. Az ütközőzónák elhagyhatók, ha azok szélességét nullára állítja.

Művelet tervezési módban

Elrendezési módban ez az alkotóelem rajzolja meg az ütközőzónát és a járdát a beviteli paraméterek alapján.

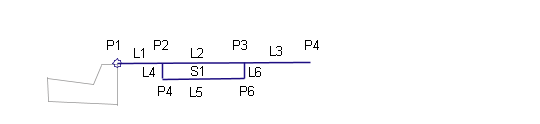

Pont-, kapcsolódás- és alakkódok

A következő táblázat azoknak az ilyen típusú alkotóelemeknek tartalmazza a pont-, kapcsolódás- és alakkódjait, amelyekhez van kód hozzárendelve. A táblázatban nem szerepelnek azok az alkotóelemek, amelyekhez nincsenek pont-, kapcsolódás- és alakkódok hozzárendelve.

Pont, kapcsolódás vagy alak	Kódok	Leírás
P2	Járda_Be	A járda belső széle a pályafelületen
P3	Járda_Ki	A járda külső széle a pályafelületen
L1	Tető Alapszint
L2	Tető Járda	Járda műtárgy felső kapcsolódások
L3	Tető Alapszint
L4 - L6	Járda Alapszint
S1	Járda	Járda betonterülete
