TörtLapBevonásÉlekKözött

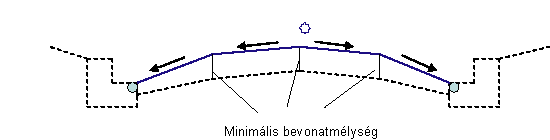

Ez az alkotóelem egy négy sávos tetős nyomtervet helyez a csatorna perempontok közé mindkét oldalon, megtartva a szükséges lejtést és átforgatási tartományokat. Ez az alkotóelem különbözik a TörtLapBevonásCsatornaFölött alkotóelemtől, mert az ismert perempontok között hozza létre az átfedést, és nem fedi át a meglévő vízlevezető csatornákat egy ismert hossz-szelvénnyel a szegély felületén.

Ennek az alkotóelemnek a használatához a bal és jobb éleket definiáló külön nyomvonalak szükségesek. Az ezeknél a pontoknál mért szintmagasságok felületekből vagy hossz-szelvényekből származhatnak. Továbbá ha az éleket definiáló komponens (például szegély és víznyelő) szintén egy rehabilitációs komponens, akkor kijelölt pontokként lehet ezeket megadni, és ezzel transzformálhatók az eltolási és szintmagassági adatok.

Igazítás

A csatolási pont (közel) az alkotóelem tetőpontja. Ez általában az elem kiindulási vonali pontjánál található. Elrendezési módban ez a pont egybeesik a tetőponttal, nyomtervi állapotban a pályafület hossz-szelvény pontja (vagy kiindulási vonali jelölőpontja) nem egyezhet meg a tető ponttal, mivel ennek eltolása és szintmagassága a burkolat éléből kerül kiszámításra.

Beviteli paraméterek

Megjegyzés: Minden méret méterben vagy lábban van megadva, ha nincs feltüntetve más mértékegység. Az összes rézsű a távolság-magasság arányában van megadva (például 4 : 1), ha nincs „%” jellel ellátva.

Paraméter	Leírás	Típus	Alapértelmezett
Bal perem eltolás	Az alapértelmezett csatolási pont és a burkolat bal éle közötti távolság. Ez az érték csak akkor használatos, ha nem kapcsolódik nyomvonal vagy kijelölt pont a bal élhez.	Numerikus	- 18 láb
Jobb perem eltolás	Az alapértelmezett csatolási pont és a burkolat jobb éle közötti távolság. Ez az érték csak akkor használatos, ha nem kapcsolódik nyomvonal vagy kijelölt pont a jobb élhez.	Numerikus	6 m és 18 láb
Bal perem – Kijelölt pont	Megadja a burkolat eltolásának meglévő bal élét, és az alkotóelem kezdésének szintmagasságát. (VÁLASZTHATÓ)	Karakterlánc	Nincs
Jobb perem – Kijelölt pont	Megadja a burkolat eltolásának meglévő jobb élét, és az alkotóelem kezdésének szintmagasságát. (VÁLASZTHATÓ)	Karakterlánc	Nincs
Minimális átfedés	Bevonat minimális mélysége a negyedes pontoknál és a tetőnél.	Numerikus	0.1 m és 0.33 láb
Min. belső % lejtés	A belső sávok minimálisan megengedett %-os esése, a csatolási ponttól kifelé.	Numerikus	-1%
Max. belső % lejtés	A belső sávok maximálisan megengedett %-os esése, a csatolási ponttól kifelé.	Numerikus	-4%
Külső min. % esés	A külső sávok minimálisan megengedett %-os esése, a csatolási ponttól kifelé.	Numerikus	-2%
Külső max. % esés	A külső sávok maximálisan megengedett %-os esése, a csatolási ponttól kifelé.	Numerikus	-6%
Maximális ráforgatás	Maximális eséstörés, %-os lejtésben, a tengelyvonalnál.	Numerikus	4%
Min. tető iránytörések	Tető minimális iránytörése a negyedes pontoknál.	Numerikus	0.05 m és 0.16 láb

Fontos tudni, hogy ha a célparaméterek meg vannak adva, akkor az előbbi paraméterek (egészen pontosan az alapértelmezett eltolások és a kijelölt pontok) figyelmen kívül maradnak.

Célparaméterek

Ez a szakasz az alkotóelem azon paramétereit sorolja fel, amelyek egy célobjektumhoz, például egy rajzban szereplő felület, nyomvonal vagy hossz-szelvény objektumhoz rendelhetők hozzá. További információk a alatt talál, a AutoCAD Civil 3D felhasználói útmutató súgójában.

Paraméter	Leírás	Állapot
Bal perempont	Megadja a burkolat eltolási értékének bal élét a csatolási ponthoz viszonyítva. Ez a művelet a következő objektumtípusok esetén hajtható végre: nyomvonalak, vonalláncok, vezérlővonalak és földmérési alakzatok.	Választható
Jobb perempont	Megadja a burkolat eltolási értékének jobb élét a csatolási ponthoz viszonyítva. Ez a művelet a következő objektumtípusok esetén hajtható végre: nyomvonalak, vonalláncok, vezérlővonalak és földmérési alakzatok.	Választható
Bal perem hossz-szelvény	Megadja a burkolat magassági értékének bal élét a csatolási ponthoz viszonyítva. Ez a művelet a következő objektumtípusokon hajtható végre: hossz-szelvények, 3D vonalláncok, vezérlővonalak és földmérési alakzatok.	Választható
Jobb perem hossz-szelvény	Megadja a burkolat magassági értékének jobb élét a csatolási ponthoz viszonyítva. Ez a művelet a következő objektumtípusokon hajtható végre: hossz-szelvények, 3D vonalláncok, vezérlővonalak és földmérési alakzatok.	Választható
EGFelsőFelület	Ha a hossz-szelvények nincsenek megadva a burkolatmagasság bal/jobb éléhez, akkor ez a felületmagasság lesz a magassági érték (értelem szerűen a bal és jobb oldalon). A felület megadásához a következő objektumtípusok használhatók: felületek.	Szükséges

Kimeneti paraméterek

Paraméter	Leírás	Típus
Bal külső sáv % lejtése	Bal külső sáv %-os lejtése	Numerikus
Bal belső sáv % lejtése	Bal belső sáv %-os lejtése	Numerikus
Jobb külső sáv % lejtése	A jobb külső sáv %-os lejtése	Numerikus
Jobb belső sáv % lejtése	A jobb belső sáv %-os lejtése	Numerikus

Viselkedés

Ez az alkotóelem egy iterációs folyamat eredményeként állapítja meg a belső és a külső kapcsolódások elfogadható lejtését. A kezdeti lejtések az alábbiak szerint vannak beállítva. A kapcsolódás esésének módosításakor előfordulhat, hogy a hozzáigazított kapcsolódások kívül kerülnek a tervezési tűréshatárokon. Ha 10 iterációt követően nem születik meg a megoldás, akkor egy üzenet jelenik meg, és a folyamat leáll.

Burkolat bal oldali éle

A csatolási ponttól a burkolati pont bal élének elhelyezése az alábbiak alapján történik: (a) a „Bal perempont” célparaméteren keresztül futó nyomvonal helye, (b) ha ez nincs megadva, akkor a hozzárendelt kijelölt ponton (Bal perempont) alapul, vagy (c) ha ezek egyike sincs megadva, akkor az alapértelmezett (Bal perempont) eltolási értéken alapul.

Ehhez hasonlóan a pont magassága a következők alapján kerül kiszámításra: (a) Bal perem hossz-szelvény célparaméter, (b) ha ez nincs megadva, akkor a szoftver az „EGFelsőFelület” logikai hozzárendelésből állapítja meg a felület magasságát, vagy (c) ha ezek egyike sincs megadva, akkor a hozzárendelt kijelölt pont határozza meg a magasságot. Hibaüzenet jelenik meg, ha ezek közül egyik feltétel sem teljesül, és a nyomterv nem jön létre.

Burkolat jobb oldali éle

A csatolási ponttól a burkolati pont bal élének elhelyezése az alábbiak alapján történik: (a) a „Jobb perempont” célparaméteren keresztül futó nyomvonal helye, (b) ha ez nincs megadva, akkor a hozzárendelt kijelölt ponton (Jobb perempont) alapul, vagy (c) ha ezek egyike sincs megadva, akkor az alapértelmezett (Jobb perem) eltolási értéken alapul.

Ehhez hasonlóan a pont magassága a következők alapján kerül kiszámításra: (a) Jobb perem hossz-szelvény célparaméter, (b) ha ez nincs megadva, akkor a szoftver az „EGFelsőFelület” logikai hozzárendelésből állapítja meg a felület magasságát, vagy (c) ha ezek egyike sincs megadva, akkor a hozzárendelt kijelölt pont határozza meg a magasságot. Hibaüzenet jelenik meg, ha ezek közül egyik feltétel sem teljesül, és a nyomterv nem jön létre.

Tetőpont

A tetőpont (eltolás) félúton található a burkolat bal és jobb éle között.

A tetőpont szintmagassága a „bal és jobb élek átlagos szintmagasságának” és a „tetőmagasság” értékének az összege.

Átfedés alja

Az árfedési felület aljának kiszámításakor a javasolt pályafelület (Bal élpont, Új tetőpont, Jobb élpont) eltolásra kerül Bevonatmélység értékével.

Negyedelőpontok és Tetőpont eltolások

A bal és jobb perempont közötti távolságot elosztja néggyel, hogy megkapja a két negyedelőpontot és a tetőpontot. Ezeknek a pontoknak a szintmagasságát úgy kapjuk meg, ha hozzáadjuk a minimális átfedési mélységet a meglévő felülethez ezeknél az eltolásoknál.

Belső és Külső burkolati rézsűk

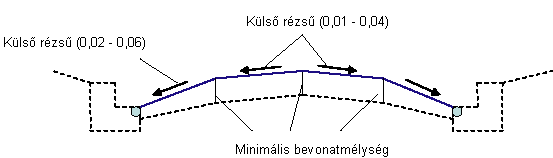

Az előző lépések eredményeként létrejött átfedési kapcsolódások ellenőrzésre kerülnek, hogy a külső és belső sáv Eséstoleranciáján belül legyenek. Ha az esések a tűréshatáron belül vannak, akkor egy egyszerű átfedésről van szó, melyet az alábbi ábra szemléltet.

Ha az átfedési kapcsolódások túl mélyek, vagy ha a Maximális ráforgatásnál nagyobb érték van a tengelyvonalon, vagy a Tető minimális iránytörése nincs megadva, akkor néhány vagy az összes kapcsolódás a maximális lejtést veszi fel. Maratási felületek kerülnek beillesztésre, hogy tartsák a minimális átfedési mélységet a negyedelőpontoknál és a tengelyvonalnál.

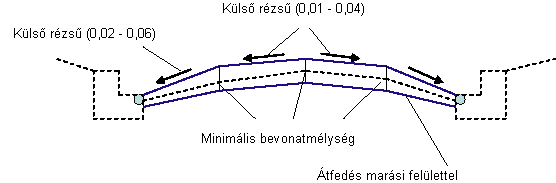

Ha az átfedési kapcsolódások túl sekélyek, akkor az átfedés mélysége megnő, hogy elérje a minimális lejtést. Ha ez túl nagy törést eredményez, akkor további igazításokra és maratásra kerülhet sor. A következő diagram elmagyarázza az átfedést a maratási esetben:

Speciális esetek

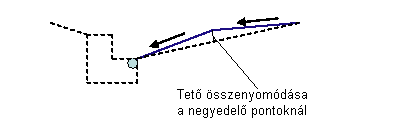

Pozitív rézsű akkor lehet az egyik belső kapcsolódáson, ha a másik belső kapcsolódás negatív rézsűvel rendelkezik, ahogy ez az alábbiakban látható.

Művelet tervezési módban

Elrendezési módban ez az alkotóelem két sávot helyez a csatolási pont mindkét oldalára. Az első két élpont a bal/jobb eltolások alapján kerül elhelyezésre. A bal és jobb pont szintmagasságát (elrendezési módban) úgy kapjuk meg, ha kivonjuk a tetőmagasságot a csatolási pont koordinátájából. Ezután a „Tetőpont” félúton található a két pont között. Mivel azonban az alapértelmezések megegyezne a bal és a jobb oldal esetében is, ezért az alapértelmezés szerint a tetőpont megegyezik a csatolási ponttal. A sáv rézsűk elrendezési módban megegyeznek a „Min. % külső/belső lejtés” értékével. A burkolat vastagsága egyenlő a Bevonat minimális mélységével.

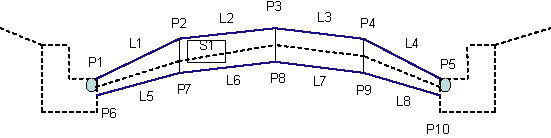

Pont-, kapcsolódás- és alakkódok

A következő táblázat azoknak az ilyen típusú alkotóelemeknek tartalmazza a pont-, kapcsolódás- és alakkódjait, amelyekhez van kód hozzárendelve. A táblázatban nem szerepelnek azok az alkotóelemek, amelyekhez nincsenek pont-, kapcsolódás- és alakkódok hozzárendelve.

Pont, kapcsolódás vagy alak	Kód	Leírás
P1, P5	FSSz	Sáv élei a pályafelületen
P6, P10	FSSz_Szőnyegezés	Sáv élei az átfedésen
P3	Tető	Tető (rézsűtörés) a pályafelületen
P8	Tető_Szőnyegezés	Tető (rézsűtörés) az átfedésen
P2. P4	SávTörés	Rézsűtörési pont a negyedelő pontoknál
P7, P9	SávTörés_Szőnyegezés	Rézsűtörési pont a negyedelő pontoknál az átfedési felületen
L1, L2, L3, L4	Felső, Burkolat	Pályafelület felülete
L5, L6, L7, L8	Átfedés	Átfedési felület
S1	Átfedés	Átfedési terület
