BevonásSzélesítésIllesztésEsés2

Ez az alkotóelem átfed egy nem tetős utat, és egy vagy több forgalmi sávot ad hozzá a bal és jobb élekhez, a meglévő sávok lejtésével egyeztetve.

Igazítás

A csatolási pont a kiszélesedő sávok pályafelületének belső élein található.

Beviteli paraméterek

Megjegyzés: Minden méret méterben vagy lábban van megadva, ha nincs feltüntetve más mértékegység. Az összes rézsű a távolság-magasság arányában van megadva (például 4 : 1), ha nincs „%” jellel ellátva.

Paraméter

Leírás

Típus

Alapértelmezett

Bal beszúrási pont eltolása

A Bal beillesztési pont eltolása. Ez az a pont, ahol a kiszélesedő sáv elkezdődik a bal oldalon, és általában a meglévő forgalmi sáv bal éle.

Numerikus

0.0

Jobb beszúrási pont eltolása

A Jobb beillesztési pont eltolása, általában a forgalmi sáv meglévő jobb élénél

Numerikus

0.0

Bevonatmélység

A bevonat mélysége a létező pályafelület felett

Numerikus, pozitív

0.100 m

0.30 láb

Bal oldali szélesség

A bal oldalra szélesedő sáv szélessége

Numerikus, pozitív

3.6 m

12.0 láb

Jobb oldali szélesség

A jobb oldalra szélesedő sáv szélessége

Numerikus, pozitív

3.6 m

12.0 láb

Burkolat1 mélysége

Pályafelület és az 1. burkolat közötti mélység

Numerikus, pozitív

0.025m

0.083 láb

Burkolat2 mélysége

1. burkolat és a 2. burkolat közötti mélység

Numerikus, pozitív

0.025 m

0.083 láb

Alapmélység

A 2. burkolat és az alap közötti mélység

Numerikus, pozitív

0.100 m

0.333 láb

Ágyazati réteg mélysége

Az ágyazati réteg és az alapréteg teteje közötti mélység

Numerikus, pozitív

0.300 m

1.0 láb

Célparaméterek

Ez a szakasz az alkotóelem azon paramétereit sorolja fel, amelyek egy célobjektumhoz, például egy rajzban szereplő felület, nyomvonal vagy hossz-szelvény objektumhoz rendelhetők hozzá. További információt a alatt talál, a AutoCAD Civil 3D felhasználói útmutató súgójában.

Paraméter

Leírás

Állapot

Meglévő felület

A meglévő útpályát definiáló felület neve. A felület megadásához a következő objektumtípusok használhatók: felületek.

Szükséges

Bal beszúrási pont eltolása

Ezzel felülbírálható a rögzített Bal oldali beszúrási pont eltolása, és a pont egy eltolási nyomvonalhoz köthető. A következő objektumtípusokat lehet megadni az eltolás céljaként: nyomvonalak, vonalláncok, vezérlővonalak és földmérési alakzatok.

Választható

Jobb beszúrási pont eltolása

Ezzel felülbírálható a rögzített Jobb oldali beszúrási pont eltolása, és a pont egy eltolási nyomvonalhoz köthető. A következő objektumtípusokat lehet megadni az eltolás céljaként: nyomvonalak, vonalláncok, vezérlővonalak és földmérési alakzatok.

Választható

Bal oldali szélesség

Ezzel felülbírálható a rögzített Bal oldali szélesség, és a sáv éle egy eltolási nyomvonalhoz köthető. A következő objektumtípusokat lehet megadni az eltolás céljaként: nyomvonalak, vonalláncok, vezérlővonalak és földmérési alakzatok.

Választható

Jobb oldali szélesség

Ezzel felülbírálható a rögzített Jobb oldali szélesség, és a sáv éle egy eltolási nyomvonalhoz köthető. A következő objektumtípusokat lehet megadni az eltolás céljaként: nyomvonalak, vonalláncok, vezérlővonalak és földmérési alakzatok.

Választható

Kimeneti paraméterek

Paraméter

Leírás

Típus

%Lejtés

A kiszámított lejtés a meglévő felületen a Mintaponttól a Beillesztési pontig

Numerikus

Viselkedés

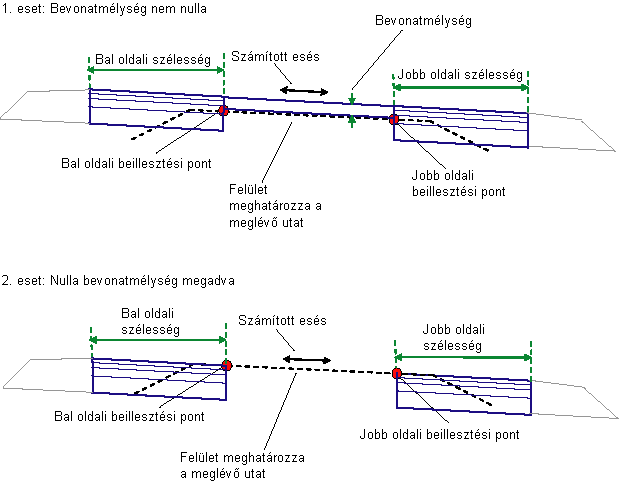

Megállapításra kerül a Bal és Jobb beillesztési pont magassága a meglévő felületen, majd a program kiszámítja a két pont közötti lejtést. Ha nem nulla Bevonatmélység van megadva, akkor egy bevonati réteg kerül hozzáadásra a meglévő sávhoz a kiszámított eséssel. Egy zárt átfedő alakzat jön létre azáltal, hogy egy vagy több kapcsolódás rávetül a meglévő szintre. A kiszélesedő sávok kifelé kerülnek beillesztésre az átfedési élektől a megadott szélességig a kiszámított lejtéssel.

Ha a megadott Bevonatmélység nulla, akkor a kiszélesedő sávok kifelé kerülnek beillesztésre a beillesztési eltolástól a meglévő szinten.

A burkolati rétegek függőleges kapcsolódásokkal vannak lezárva mindkét végükön. Egy függőleges kapcsolódás is kerül az ágyazati réteg belső élétől a meglévő felületig.

Művelet tervezési módban

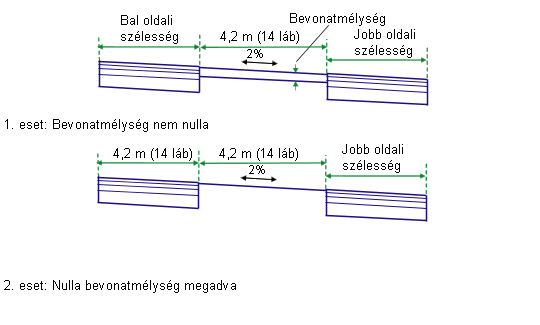

Elrendezési módban ez az alkotóelem egy tetszőleges ponthoz csatolható. Az átfedési réteg egy egységes mélységgel jelenik meg, 4.2 méter vagy 14 láb szélességgel, -2 %-os lejtéssel. A kiszélesedő sávok az átfedés élétől a megadott szélességre és mélységre terjednek -2 %-os lejtéssel.

Modellezési módban az alkotóelem a Beillesztési pontok és a Meglévő felület által meghatározott pozíciókhoz és lejtésekhez igazodik.

Pont-, kapcsolódás- és alakkódok

A következő táblázat azoknak az ilyen típusú alkotóelemeknek tartalmazza a pont-, kapcsolódás- és alakkódjait, amelyekhez van kód hozzárendelve. A táblázatban nem szerepelnek azok az alkotóelemek, amelyekhez nincsenek pont-, kapcsolódás- és alakkódok hozzárendelve.

Pont, kapcsolódás vagy alak

Kód

Leírás

P5

FSSz

Kiszélesedő sáv külső éle a pályafelületen

P7

FSSz_1.burk.

Kiszélesedő sáv külső éle az 1. burkolaton

P9

FSSz_2.burk

Kiszélesedő sáv külső éle a 2. burkolaton

P11

FSSz_Alap

Kiszélesedő sáv külső éle az alapon

P13

FSSz_Ágyazat

Kiszélesedő sáv külső éle az ágyazaton

L1, L5

Felső, Burkolat

Pályafelület felülete

L2

Átfedés

Kapcsolódások fölé vetített a Meglévő felületen. Ne feledje, hogy egyetlen kapcsolódásnál több lehet a P3 és P4 pontok között.

L6

Burkolat1

L7

Burkolat2

L8

Bázis

L9

Ágyazati, alapszint

L10

Alapszint

S1

Átfedés

Az átfedés és a meglévő sáv közötti terület

S2

Burkolat1

S3

Burkolat2

S4

Bázis

S5

Ágyazati réteg

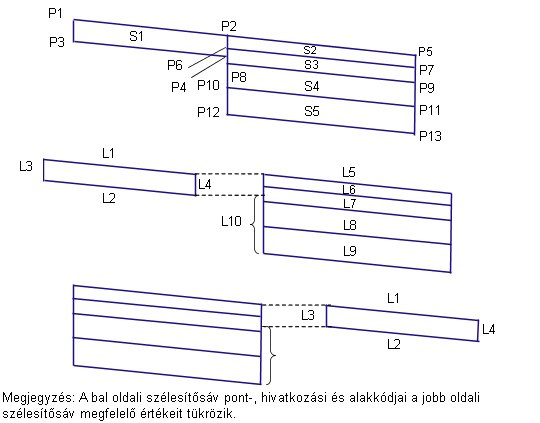

Kódolási ábra
