Ez az alkotóelem olyan burkolt padkát illeszt be, amely az ágyazatot is beleértve minden réteget kiterjeszti a körömvonal-pontig. Csökkentheti az egyes alrétegek mélységét úgy, hogy az ágyazati réteg anyaga össze legyen kötve a kiválasztott anyagrétegek valamelyikével.
Igazítás
A csatolási pont a burkolt padka belső élén található, amely általában a forgalmi sáv külső élén található.
Beviteli paraméterek
Megjegyzés: Minden méret méterben vagy lábban van megadva, ha nincs feltüntetve más mértékegység. Az összes rézsű a távolság-magasság arányában van megadva (például 4 : 1), ha nincs „%” jellel ellátva.
| Paraméter | Leírás | Típus | Alapértelmezett |
|---|---|---|---|
| Oldal |
Megadja, hogy az alkotóelemet a csatolási pont jobb vagy bal oldalára illessze be. |
Bal/Jobb | Jobb |
| Padka szélessége | Szélesség a csatolási ponttól a padka fordulópontjáig. | Numerikus |
2.4 m 8.0 láb |
| Túlemelés lejtésének használata | Megadja, hogy a fő nyomvonalon meghatározott túlemelés jellemzőkből származó lejtést használja a program. |
Választási lista:
|
Nem |
| Padka esésiránya |
Meghatározza, hogy a padka a tetőtől távolodva, vagy a tető irányába lejtsen. |
Választási lista:
|
Tetőtől távolodva |
| Padka alapértelmezett esése | A padka felületének alapértelmezett oldalesése. Ezt az értéket akkor használja a program, ha a túlemelési lejtés nincs használatban, vagy nincs megadva a fő nyomvonalhoz. | Numerikus | -4.0% |
| Ágyazati réteg körömvonalának típusa | Válassza ki, hogy a körömvonal kapcsolódást a változó szélességű rögzített rézsűhöz fogja meg, vagy a rögzített szélességű változó rézsűhöz. | Választási lista: a) Esés tartása, szélesség beállítása, b) Szélesség tartása, esés beállítása | Esés tartása, szélesség beállítása |
| Körömvonal esése / Szélesség | A rögzített szélesség értéke vagy a körömvonal-kapcsolódás rögzített lejtése (x : 1). | Numerikus, pozitív | 4 ( : 1) |
| Ágyazati réteg túlemelése | Megadja, hogy a fő nyomvonalon meghatározott túlemelés jellemzőkből származó lejtést használja a program. | Lehetőségek: a.) Nem, b.) Külső padka lejtése, c.) Belső padka lejtése | Nem |
| Ágyazat alapértelmezett esése | Az ágyazat felületének alapértelmezett oldalesése. Ezt az értéket akkor használja a program, ha a túlemelési lejtés nincs használatban, vagy nincs megadva a fő nyomvonalhoz. | Numerikus | -4.0% |
| Burkolat1 mélysége | Pályafelület és az 1. burkolat közötti mélység (nulla a kihagyáshoz) | Numerikus, nem negatív |
0.025 m (0.083 láb) |
| Burkolat1 és Burkolat2 közötti hézag | Burkolat1 mélységének csökkentése a Burkolat1 és Burkolat2 ágyazati rétege anyagának összekötéséhez | Numerikus, pozitív |
0.000 m 0.000 láb |
| Burkolat2 mélysége | Második burkolatréteg anyagának mélysége (nulla a kihagyáshoz) | Numerikus, nem negatív |
0.025 m 0.083 láb |
| Burkolat2 metszése | A Burkolat2 anyag csökkentett szélessége, amellyel az ágyazat összekötése lehetővé válik. Az anyagréteg oldalélének esése a padka körömvonalának esésével azonos lesz. | Numerikus, pozitív |
0.4 m 1.32 láb |
| Hézag a Burkolat2 és az alap között | A Burkolat2 szélességének csökkentése az ágyazati réteg és az alappálya összekötésének lehetővé tételéhez | Numerikus, pozitív |
0.01 m (.033 láb |
| Alapmélység | Az alappálya mélysége (a Burkolat2 és az Alapréteg között; nulla a kihagyáshoz) | Numerikus, nem negatív |
0.100 m 0.333 láb |
| Alap metszése | Az alappálya szélességének csökkentése az ágyazati réteg összekötésének lehetővé tételéhez. Az anyagréteg oldalélének esése a padka körömvonalának esésével azonos lesz. | Numerikus, pozitív |
0.4 m 1.32 láb |
| Ágyazati réteg mélysége | Az ágyazati réteg mélysége a csatolási pontnál az alappálya aljához viszonyítva (nulla a kihagyáshoz) | Numerikus, nem negatív |
0.300 m 1.0 láb |
| Felső réteg vastagsága | Megadja a bevonóanyag vastagságát a körömvonal-kapcsolódás mentén. Ha értékként NULLA lett megadva, akkor a program nem ad hozzá a bevonóanyagot. | Numerikus, nem negatív | 0.0 |
| Felső réteg alakkódja | A felső réteg anyagához tartozó alakkód meghatározása. | Karakterlánc | Felső réteg |
| Burkolat1 alakkódja | Megadja a felső réteg (a legfelső réteg alatt, ha engedélyezett) anyagának alakkódját | Karakterlánc | Burkolat1 |
| Burkolat2 alakkódja | Megadja a második (alappálya feletti) anyagréteg alakkódját | Karakterlánc | Burkolat2 |
Célparaméterek
Ez a szakasz az alkotóelem azon paramétereit sorolja fel, amelyek egy célobjektumhoz, például egy rajzban szereplő felület, nyomvonal vagy hossz-szelvény objektumhoz rendelhetők hozzá. További információt a alatt talál, a AutoCAD Civil 3D felhasználói útmutató súgójában.
| Paraméter | Leírás | Állapot |
|---|---|---|
| Padka szélessége | Ezzel felülbírálható a rögzített Padka szélessége érték, és a padka éle egy eltolási nyomvonalhoz köthető. A következő objektumtípusokat lehet megadni az eltolás céljaként: nyomvonalak, vonalláncok, vezérlővonalak és földmérési alakzatok. | Választható |
Kimeneti paraméterek
| Paraméter | Leírás | Típus |
|---|---|---|
| Körömvonal esése | Körömvonal kapcsolódás lejtése | Numerikus |
| Körömvonal eltolás | Ágyazati körömvonal pont eltolása | Numerikus |
| Körömvonal magasság | Ágyazati körömvonal pont szintmagassága | Numerikus |
| Padka szélessége | Burkolt padka szélessége | Numerikus |
| Padka esése | Burkolt padka esése | Numerikus |
Viselkedés
A padka pályafelülete a csatolási ponttól kifelé, a Padka szélessége és a Padka alapértelmezett esése megadott értékeivel kerül beillesztésre. Az ágyazati réteg kapcsolódása a csatolási pontból kerül beillesztésre a pályafelület alatt, az Ágyazati réteg mélységénél kezdve.

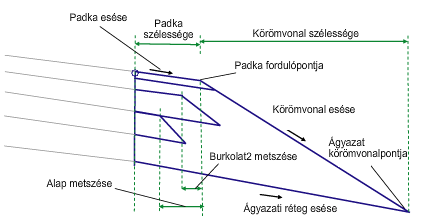

A padka körömvonalának kapcsolódását rögzített lejtéssel (Körömvonalrézsű tartása = Igaz) vagy rögzített szélességgel (Körömvonalrézsű tartása = Hamis) is beillesztheti. Ha rögzített esést használ, akkor a körömvonal-kapcsolódás a padka külső élétől addig terjed, amíg nem metszi az ágyazati réteg kapcsolódását. Ellenkező esetben az ágyazati réteg a padka külső élén túlnyúlik a Körömvonal szélesség értékével, és a körömvonal-kapcsolódás az ágyazati réteg végéhez kapcsolódik.

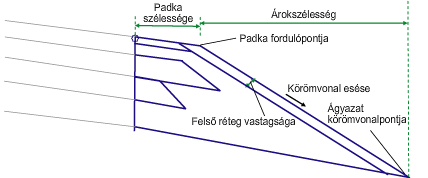

Amennyiben a felső réteg anyaga egy „pozitív” értékre van állítva, akkor a szoftver új anyagréteget vezet be a megadott vastagságra közvetlenül a körömvonal-kapcsolódás alá. A vastagság a padka körömvonal-kapcsolódására merőlegesen van értelmezve. Ez a réteg a padka felső rétegétől az ágyazat alsó körömvonal-kapcsolódásáig tart. Az új rétegnek köszönhetően a padka felső rétegének szélessége a következő ábra szerint lesz illesztve.
A Burkolat1, Burkolat2 és Alapfelület kapcsolódások a pályafelülettel párhuzamosan kerülnek beillesztésre az adott mélységekben a padka körömvonal-kapcsolódásának eléréséig.
Amennyiben a fenti metszési beállítások értéke pozitív, akkor a megfelelő anyag a megadott értékkel rövidül, továbbá az alsó csatolás az anyaghoz rendelt, a körömvonal esésével azonos mértékű oldalsó eséssel jön létre.

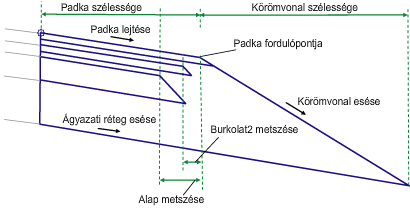

Amennyiben azonban a „Hézag a Burkolat1/Burkolat2 és/vagy a Burkolat2/alap között” beállítás pozitív értékű, akkor a rétegeket egy hézag választja el, ahogy az a következő ábrán látható.

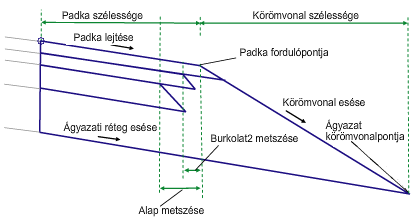

Ha a „Hézag a Burkolat1/Burkolat2 és a Burkolat2/alap között” beállítás értéke NULLA, akkor az alkotóelem a következő ábrához hasonlóan jelenik meg.
Amennyiben az ágyazati rétegek NULLA értékre vannak állítva, akkor az alkotóelem a PadkaMindMeghosszabbít alkotóelemhez hasonlóan, választható felső réteggel jelennek meg.
Művelet tervezési módban
Elrendezési módban ez az alkotóelem az alapértelmezés szerint hozzárendelt paraméterekkel jeleníti meg a padkát alkotó csatolásokat.
Pont-, kapcsolódás- és alakkódok
A következő táblázat azoknak az ilyen típusú alkotóelemeknek tartalmazza a pont-, kapcsolódás- és alakkódjait, amelyekhez van kód hozzárendelve. A táblázatban nem szerepelnek azok az alkotóelemek, amelyekhez nincsenek pont-, kapcsolódás- és alakkódok hozzárendelve.
| Típus | Kódok | Leírás |
|---|---|---|
| P2 | BPSZ | A burkolt padka széle, pályafelület |
| P3 | Körömvonal_Ágyazat | Ágyazati körömvonalpont |
| P5 | BPSz_1.burk. | A burkolt padka széle az 1. burkolaton |
| P7 | BPSz_2.burk. | A burkolt padka széle a 2. burkolaton |
| P9 | BPSz Alap | A burkolt padka széle az alapon |
| L1, L2 | Tető | Padka pályafelülete |
| L4 | Burkolat1 | |
| L5 | Burkolat2 | |
| L6 | Bázis | |
| L3 | Alapszint, Ágyazati réteg | |
| S1 | Felhasználói kód | A padka felső rétegének felhasználói kódja (alapértelmezett - Burkolat1) |
| S2 | Felhasználói kód | A padka második rétegének felhasználói kódja (alapértelmezett - Burkolat2) |
| S3 | Bázis | |
| S4 | Ágyazati réteg | |
| S5 | Felhasználói kód | Felső réteg anyagának felhasználói kódja (alapértelmezett - Felső réteg) |

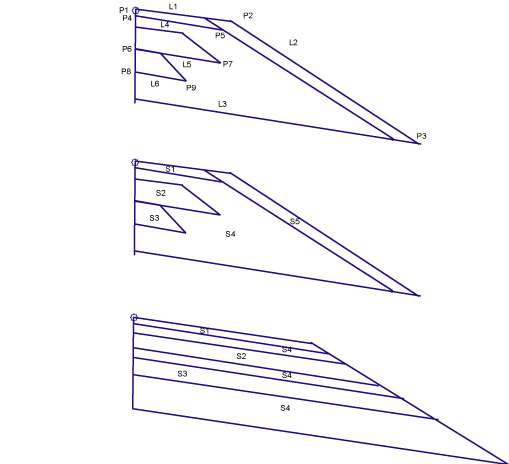

Kódolási ábra
