MegtörtSáv

Ez az alkotóelem létrehozza egy megtört pálya forgalmi sávjainak keresztmetszetét, ahol a belső és a külső sávok különböző lejtéssel rendelkeznek.

Ez az alkotóelem a belső sávokhoz használatos az osztott, megtört utaknál. A burkolat szerkezete az AutoCAD Civil 3D Felhasználói útmutató „Burkolatszerkezet burkolt szakaszokon” című témakörében ismertetett szabványokat követi.

Igazítás

A csatolási pont a sáv belső élén található a végső felületen. Ez a komponens a bal és a jobb oldalhoz is csatolható.

Beviteli paraméterek

Megjegyzés: Minden méret méterben vagy lábban van megadva, ha nincs feltüntetve más mértékegység. Az összes rézsű a távolság-magasság arányában van megadva (például 4 : 1), ha nincs „%” jellel ellátva.

Paraméter	Leírás	Típus	Alapértelmezett
Oldal	Megadja, hogy melyik oldalra kerüljön az alkotóelem	Bal / Jobb	Jobb
Tetőpont belül	Megadja, hogy a forgalmi sáv belső élének kódolása Tető legyen	Igen/Nem	Nem
Belső szélesség	Belső sávok szélessége	Numerikus, pozitív	3.6 m 12.0 láb
Belső alapértelmezett % lejtés	A belső sávok alapértelmezett %-os lejtése, amely a nem meghatározott nyomvonal túlemeléseknél használandó	Numerikus	- 2.0 (%)
Külső szélesség	A külső sávok szélessége	Numerikus, pozitív	3.6 m 12.0 láb
Külső alapértelmezett % lejtés	A külső sávok alapértelmezett %-os lejtése, amely a nem meghatározott nyomvonal túlemeléseknél használandó	Numerikus	- 2.5 (%)
Burkolat1 mélysége	Az 1. burkolatréteg vastagsága (nulla a kihagyáshoz)	Numerikus, nem negatív	0.025 m 0.083 láb
Burkolat2 mélysége	A 2. burkolatréteg vastagsága (nulla a kihagyáshoz)	Numerikus, nem negatív	0.025 m 0.083 láb
Alapmélység	Az alapréteg vastagsága (nulla a kihagyáshoz)	Numerikus, nem negatív	0.100 m 0.333 láb
Ágyazati réteg mélysége	Az ágyazati réteg vastagsága (nulla a kihagyáshoz)	Numerikus, nem negatív	0.300 m 1.0 láb

Célparaméterek

Ez a szakasz az alkotóelemben található olyan paramétereket sorolja fel, amelyek egy vagy több célobjektumhoz rendelhetők hozzá. További információk a alatt találhatók, a AutoCAD Civil 3D felhasználói útmutató súgójában.

Paraméter	Leírás	Állapot
Belső szélesség	Ezzel felülbírálható a rögzített belső szélesség, és a belső sáv éle egy eltolási nyomvonalhoz köthető. A szélesség megadása a következő objektumtípusok esetén lehetséges: nyomvonalak, vonalláncok, vezérlővonalak és földmérési alakzatok.	Választható
Külső szélesség	Ezzel felülbírálható a rögzített külső szélesség, és a külső sáv éle egy eltolási nyomvonalhoz köthető. A szélesség megadása a következő objektumtípusok esetén lehetséges: nyomvonalak, vonalláncok, vezérlővonalak és földmérési alakzatok.	Választható
Belső magasság	Ezzel felülbírálható a normál rézsű, és a belső sáv élének magassága egy hossz-szelvény magasságához köthető. A szintmagasság megadása a következő objektumtípusok esetében lehetséges: hossz-szelvények, 3D vonalláncok, vezérlővonalak és földmérési alakzatok.	Választható
Külső magasság	Ezzel felülbírálható a normál rézsű, és a külső sáv élének magassága egy hossz-szelvény magasságához köthető. A szintmagasság megadása a következő objektumtípusok esetében lehetséges: hossz-szelvények, 3D vonalláncok, vezérlővonalak és földmérési alakzatok.	Választható

Kimeneti paraméterek

Paraméter	Leírás	Típus
Elforgatás tengelyének túlemelése	Jelzi, hogy az alkotóelem támogatja-e a forgástengely számítását. A paraméter leírásának megtekintéséhez, a Tulajdonságok ablakban vigye az egérmutatót a paraméter fölé. További információt a Pálya hossz-szelvény igazítása túlemelés közben részben talál.	Állandó (Leírás)
Belső sáv szélessége	A belső sáv szélessége	Numerikus
Belső % lejtés	A belső sáv %-os lejtése	Numerikus
Külső sáv szélessége	A külső sáv szélessége	Numerikus
Külső % lejtés	A külső sáv %-os lejtése	Numerikus

Viselkedés

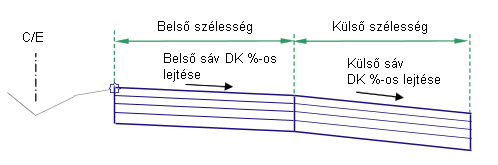

Ez az alkotóelem létrehoz belső és külső sávokat, amelyek különböző lejtéssel rendelkezhetnek. A belső sávok a csatolási ponttól kifelé kerülnek beillesztésre, a Belső sáv túlemelési lejtéssel. Ha a túlemelés nincs meghatározva egy szelvénynél, a Belső alapértelmezett % lejtés értéke kerül felhasználásra. A külső sávok kifelé kerülnek beillesztésre a belső sávok végétől, a külső sáv túlemelése vagy a Külső alapértelmezett % lejtés használatával.

Ha nyomtervmodellezés során a Szélességhez egy vízszintes eltolási nyomvonal kerül hozzárendelésre, akkor a sáv szélessége a nyomvonal eltolásához igazodik.

Művelet tervezési módban

Elrendezési módban ez az alkotóelem a végső, alap és ágyazati kapcsolódásokat jeleníti meg a megadott szélességgel és mélységgel, az alapértelmezett %-os lejtéssel.

Pont-, kapcsolódás- és alakkódok

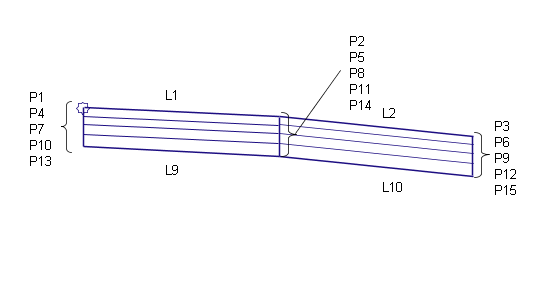

A következő táblázat azoknak az ilyen típusú alkotóelemeknek tartalmazza a pont-, kapcsolódás- és alakkódjait, amelyekhez van kód hozzárendelve. A táblázatban nem szerepelnek azok az alkotóelemek, amelyekhez nincsenek pont-, kapcsolódás- és alakkódok hozzárendelve.

Pont, kapcsolódás vagy alak	Kód	Leírás
P1, P3	FSSz	Sáv élei a pályafelületen
P1	Tető	Nyomterv tetőpontja (választható)
P2	Sáv	Sáv töréspontja a pályafelületen
P4, P6	FSSz_1.burk.	Sáv élei az 1. burkolaton
P4	Tető_1.burk.	Tetőpont az 1. burkolaton (választható)
P5	Sáv_1.burk.	Sáv töréspont az 1. burkolaton
P7, P9	FSSz_2.burk	Sáv élei a 2. burkolaton
P7	Tető_2.burk.	Tetőpont a 2. burkolaton (választható)
P8	Sáv_2.burk.	Sáv töréspont a 2. burkolaton
P10, P12	FSSz_Alap	Sáv élei az alapszinten
P10	Tető_Alap	Tetőpont az alaprétegen (választható)
P11	Sáv_Alap	Sávtöréspont az alapszinten
P13, P15	FSSz_Alapalatt	Sáv élei az ágyazati rétegen
P13	Tető_Ágyazat	Tetőpont az ágyazati rétegen (választható)
P14	Sáv_Ágyazat	Sávtöréspont az ágyazati rétegen
L1, L2	Felső, Burkolat	Pályafelület felülete
L3, L4	Burkolat1
L5, L6	Burkolat2
L7, L8	Bázis
L9, L10	Ágyazati réteg Alapszint
S1	Burkolat1
S2	Burkolat2
S3	Bázis
S4	Ágyazati réteg
