TámfalAlacsonyOldalra

Ez az alkotóelem egy egyik oldalán dőlt falsíkú támfal műtárgyat illeszt be.

A fal az egyik oldalra kerül, így az alapzat egésze a töltés magas oldalán lesz. Ez az alkotóelem egy választható kulcsot is hozzáad a fal aljánál.

Igazítás

A csatolási pont attól függően változik, hogy a támfal bevágásban vagy töltésben van. Ha a támfal töltésben van, akkor a támfal tetejéhez közeli csatolási pont. A csatolási pont az alapzat közelében van, ha a támfal bevágásban kerül beillesztésre.

Beviteli paraméterek

Megjegyzés: Minden méret méterben vagy lábban van megadva, GenericPavementStructureha nincs feltüntetve más mértékegység. Az összes rézsű a távolság-magasság arányában van megadva (például 4 : 1), kivéve, ha „%” jellel van ellátva.

Paraméter	Leírás	Típus	Alapértelmezett
Oldal	Megadja, hogy az alkotóelemet a csatolási pont jobb vagy bal oldalára illessze be.	Bal / Jobb	Jobb
Fal felső részének szélessége	Megadja a fal felső részének szélességét	Numerikus	0.958 láb 0.292 m
Felső rész magassága	A fal teteje és a töltésben lévő csatolási pont, vagy a bevágásban lévő új csatolási pont közötti távolság.	Numerikus	1.320 láb 0.40 m
Alapzat fedőrétege	A fedőréteg mélysége, az alapzat teteje és töltésben a fal hátsó oldalán a pályafelület vonala, vagy bevágásban a csatolási pont közt mérve.	Numerikus	1.667 láb 0.50 m
Kulcs	Választható kulcs hozzáadása az alapzat alá	Boole	Igen

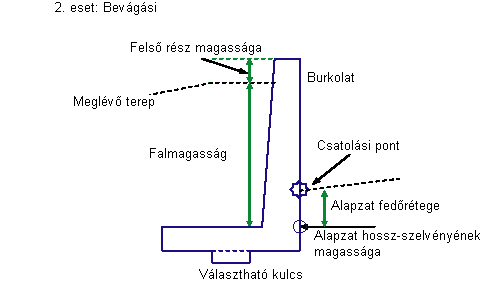

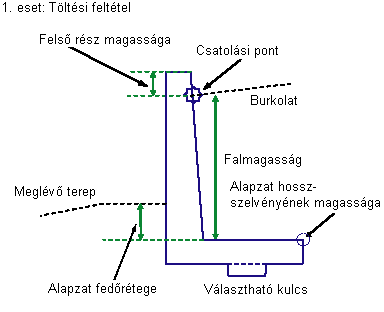

A fal magassága az alapzat felső síkja és a terepszint csatolási pontja közt mért távolság egy függőleges lapon. A falsík lejtése, az alapzat szélessége, a fal függőleges lapjának eltolása, a választható kulcs méretei és a kulcs középpontjának elhelyezése mind a falmagasság függvényei.

Célparaméterek

Ez a szakasz az alkotóelem azon paramétereit sorolja fel, amelyek egy célobjektumhoz, például egy rajzban szereplő felület, nyomvonal vagy hossz-szelvény objektumhoz rendelhetők hozzá. További információkat a című témakörben találhat, a(z) AutoCAD Civil 3D felhasználói kézikönyvében.

Paraméter	Leírás	Állapot
Falmagasság	Használható rögzített falmagasságok felülírásához és azok egy hossz-szelvényhez rendeléséhez. A szintmagasság megadása a következő objektumtípusok esetében hajtható végre: hossz-szelvények, 3D vonalláncok, vezérlővonalak és földmérési alakzatok.	Választható
Célfelület	Meglévő terepfelület neve a töltésben vagy bevágásban levő támfal meghatározására. A művelet csak a következő objektumtípusokon hajtható végre: felületek.	Szükséges

Kimeneti paraméterek

Nincsenek.

Viselkedés

Ez az alkotóelem a jobb vagy a bal oldalra is beilleszthető. A csatolási pont különbözik bevágás és töltés esetén. Töltésben a csatolási pont a pályafelület és a fal belső lapjának metszéspontjában van, a Felső rész magassága paraméter értékével egyenlő távolságra a fal teteje alatt. Bevágásban a csatolási pont a pályafelület és a belső lap metszéspontjában van, az Alapzat fedőrétege paraméter értékével egyenlő távolságra az alapzat felső síkja felett. A fal magasságát a Falmagasság vagy a Hossz-szelvény megadott értékei határozzák meg. Töltésben a falsík a pálya felé dől. Bevágásban a falsík az útpályától elfelé, a megtámasztott földtömeg felé dől. Ha a Kulcs opciónál a Nem érték van beállítva, akkor az alapzat alja egyetlen vízszintes kapcsolódás lesz. Ha a Kulcs lehetőség be van kapcsolva, akkor létrejönnek a választható kulcsot meghatározó kapcsolódások.

Művelet tervezési módban

Elrendezési módban az alkotóelem a támfal alakját a bemeneti paraméterértékeknek megfelelően alakítja ki, feltételezve, hogy az alkotóelem töltési feltételeket használ.

Pont-, kapcsolódás- és alakkódok

A következő táblázat azoknak az ilyen típusú alkotóelemeknek tartalmazza a pont-, kapcsolódás- és alakkódjait, amelyekhez van kód hozzárendelve. A táblázatban nem szerepelnek azok az alkotóelemek, amelyekhez nincsenek pont-, kapcsolódás- és alakkódok hozzárendelve.

Pont / Kapcsolódás	Kódok	Leírás
P1	TF_Elöl
P2	TF_Tető
P3	TF_Hát
P14	TF_Forgás
P12	TF_Belül	Használhatók törésvonalként az alapszint felület készítésekor
P5	TF_Kívül	Használhatók törésvonalként az alapszint felület készítésekor
L1, L2, L3	Tető, Fal	L1=P1 - P2; L2= P2 - P3; L3 = P3 - P14;
L4,L5,L6	Lábazat_Alul	L4 = P6 - P7; L5 = P8 - P9; L6 = 10 - 11;
S1	TFal

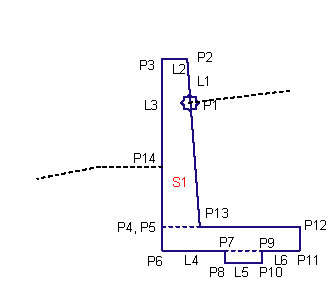

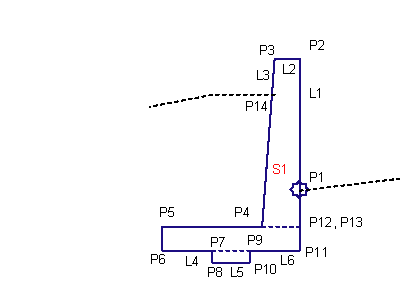

Kódolási ábra

Töltés

Bevágási feltétel
