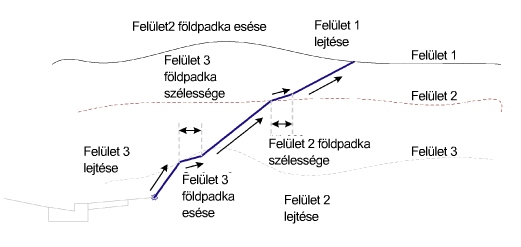

Ez az alkotóelem lehetővé teszi a felhasználó számára három felületfólia, valamint az egyes anyagtípusokhoz tartozó bevágásrézsűk megadását.
A típusok közötti átmeneteknél földpadka is beilleszthető.
Igazítás
A csatolási pont a kezdeti bevágási vagy töltésrézsű belső élén található. Ez a komponens a bal és a jobb oldalhoz is csatolható.
Beviteli paraméterek
Megjegyzés: Minden méret méterben vagy lábban van megadva, ha nincs feltüntetve más mértékegység. Az összes rézsű a távolság-magasság arányában van megadva (például 4 : 1), ha nincs „%” jellel ellátva.
| Paraméter | Leírás | Típus | Alapértelmezett |
|---|---|---|---|
| Oldal | Megadja, hogy melyik oldalra kerüljön az alkotóelem | Bal/Jobb | Jobb |
| Felület1 bevágásrézsűje | Felület1 anyagához használandó esés | Numerikus, pozitív | 4 (:1) |
| Felület2 földpadka szélessége | A Felület1 és Felület2 közötti földpadka szélességének megadása (nulla a kihagyáshoz) | Numerikus, pozitív | 0 |
| Felület2 földpadka esése | A választható földpadka szélességének megadása | Numerikus, pozitív | 4 (:1) |
| Felület2 bevágásrézsűje | Felület2 anyagához használandó esés | Numerikus, pozitív | 2 (:1) |
| Felület3 földpadka szélessége | A Felület1 és Felület2 közötti földpadka szélességének megadása (nulla a kihagyáshoz) | Numerikus, pozitív | 0 |
| Felület3 földpadka esése | A választható földpadka szélességének megadása | Numerikus, pozitív | 4 (:1) |
| Felület3 bevágásrézsűje | Felület3 anyagához használandó esés | Numerikus, pozitív | 1 (:1) |
| Töltésrézsű | A körömvonal-kapcsolódás lejtése a töltési feltételekben | Numerikus, pozitív | 4 (:1) |
| Bevonóanyag elhelyezése | Tetszőleges bevonóanyag elhelyezését adhatja meg körömvonal kapcsolódás mentén. Választhat a Minden kapcsolódás, a Körömvonal kapcsolódások, a Csak kapcsolódások kitöltése és a Semmi opciók közül. | Karakterlánc | Nincs |
| 1. lejtés határ | Megadja azt a lejtéshatárt, ameddig a hozzárendelt bevonóanyag elhelyezhető. | Rézsű | 1 : 1 |
| 1. anyag vastagsága | Megadja a bevonóanyag vastagságát. Ezt a vastagságot a program a kapcsolódásra merőlegesen méri. | Numerikus, pozitív | 12 hüvelyk |
| 1. anyag neve | Megadja a kapcsolódások mentén alkalmazott, bevonáshoz használt anyag nevét. | Karakterlánc | Kőszórás |
| 2. lejtés határ | Megadja azt a lejtéshatárt, ameddig a hozzárendelt bevonóanyag elhelyezhető. | Rézsű | 2 : 1 |
| 2. anyag vastagsága | Megadja a bevonóanyag vastagságát. Ezt a vastagságot a program a kapcsolódásra merőlegesen méri. | Numerikus, pozitív | 6 hüvelyk |
| 2. anyag neve | Megadja a kapcsolódások mentén alkalmazott, bevonáshoz használt anyag nevét. | Karakterlánc | Kőszórás |
| 3. lejtés határ | Megadja azt a lejtéshatárt, ameddig a hozzárendelt bevonóanyag elhelyezhető. | Rézsű | 4 : 1 |
| 3. anyag vastagsága | Megadja a bevonóanyag vastagságát. Ezt a vastagságot a program a kapcsolódásra merőlegesen méri. | Numerikus, pozitív | 4 hüvelyk |
| 3. anyag neve | Megadja a kapcsolódások mentén alkalmazott, bevonáshoz használt anyag nevét. | Karakterlánc | Elvetett fű |
Célparaméterek
Ez a szakasz az alkotóelem azon paramétereit sorolja fel, amelyek egy célobjektumhoz, például egy rajzban szereplő felület, nyomvonal vagy hossz-szelvény objektumhoz rendelhetők hozzá. További információt a alatt talál, a AutoCAD Civil 3D felhasználói útmutató súgójában.
| Paraméter | Leírás | Állapot |
|---|---|---|
| Felület1 | A legfelső meglévő terepfelület. A felület megadásához a következő objektumtípusok használhatók: felületek. | Szükséges |
| Felület2 | Első alfelület. A felület megadásához a következő objektumtípusok használhatók: felületek. | Választható |
| Felület3 | Második alfelület. A felület megadásához a következő objektumtípusok használhatók: felületek. | Választható |
Kimeneti paraméterek
| Paraméter | Leírás | Típus | Alapértelmezett |
|---|---|---|---|
| Körömvonal eltolás | Körömvonal pont eltolása | Numerikus | Körömvonal eltolás |
| Körömvonal magasság | Körömvonal pont magassága | Numerikus | Körömvonal magasság |
Viselkedés
Töltés esetén az alkalmazás egy körömvonal-kapcsolódást illeszt be, amelynek meredeksége a Felület1 töltésrézsűjének bemeneti paraméterén alapul. Bevágáskor az alkotóelem a Felület3 esésének használatával először azt ellenőrzi, hogy a Felület1 a Felület3 alatt található-e, és metszéspontokat keres. Ezt a műveletet minden újonnan hozzáadott felületnél megismétli. A felületek módosításakor további átmenetek a felületek közé való beillesztése is lehetséges. Az alkalmazás az éppen metszett felület földpadkaszélességét és esését használja.
Az AutoCAD Civil 3D 2010 program és a korábbi verziók az Anyagvastagság paramétert függőlegesen mérték. Az AutoCAD Civil 3D 2011 és a későbbi verziók ezt a paramétert a kapcsolódásra merőlegesen mérik. Így tehát, ha megnyit egy olyan rajzot az AutoCAD Civil 3D 2011 programban vagy valamely későbbi verzióban, amely tartalmaz az AutoCAD Civil 3D 2010 programban vagy valamely korábbi verziójában létrehozott ilyen alkotóelemet, és újraépíti a nyomterve(ke)t, akkor a program módosítja ezt a paramétert, hogy az az új viselkedésnek feleljen meg. Minden olyan térfogatjelentés is frissítésre kerül, amely használja ezt az alkotóelemet, hogy az új viselkedésnek feleljen meg.
Művelet tervezési módban
Ez az alkotóelem elrendezési módban jelenik meg az 1. felület esésének és töltésrézsűjének bemeneti paramétereit használva.
Pont-, kapcsolódás- és alakkódok
A következő táblázat azoknak az ilyen típusú alkotóelemeknek tartalmazza a pont-, kapcsolódás- és alakkódjait, amelyekhez van kód hozzárendelve. A táblázatban nem szerepelnek azok az alkotóelemek, amelyekhez nincsenek pont-, kapcsolódás- és alakkódok hozzárendelve.
| Pont, kapcsolódás vagy alak | Kódok | Leírás |
|---|---|---|
| P1 | Sarokpont, Töréspont_Bevágás vagy Töréspont_Töltés | Töréspont. A Töréspont_Bevágás használatos, ha a körömvonal kapcsolódás előre lejt; a Töréspont_Töltés használatos, ha a körömvonal kapcsolódás hátra lejt. |
| P2 | Körömvonal, Körömvonal_Bevágás vagy Körömvonal_Töltés | Körömvonal pont |
| P3-P6 | Körömvonal, Körömvonal_Bevágás | Körömvonal pont |
| L1 | Tető, Alapszint, Lejtés_kapcs | |
| L1 | Körömvonal, Körömvonal_Bevágás | Körömvonal-kapcsolódás a bevágási keresztszelvényhez |
| L1 | Körömvonal, Körömvonal_Töltés | Körömvonal-kapcsolódás töltött keresztszelvénynél |
| L2-L5 | Felül, Alapszint, Lejtés_kapcs, Körömvonal_Bevágás | Csatolások felületen áthaladó lejtőkhöz. |
| L utolsó | Felső, Alapszint, Körömvonal, Körömvonal_Bevágás | Legutóbbi kapcsolódás |

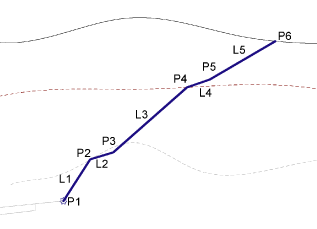

Kódolási ábra
