HídGerenda1

Ez az alkotóelem egy egyszerű zárt szekrényes keresztmetszetű hidat hoz létre opcionális fél korlátokkal.

Ez az alkotóelem nem a szerkezeti tervezéshez, hanem a megjelenítéshez készült.

Igazítás

A csatolási pont a hídpálya felső szintjének középvonalában található. A hídszakasz balra és jobbra található.

Beviteli paraméterek

Megjegyzés: Minden méret méterben vagy lábban van megadva, ha nincs feltüntetve más mértékegység. Az összes rézsű a távolság-magasság arányában van megadva (például 4 : 1), ha nincs „%” jellel ellátva.

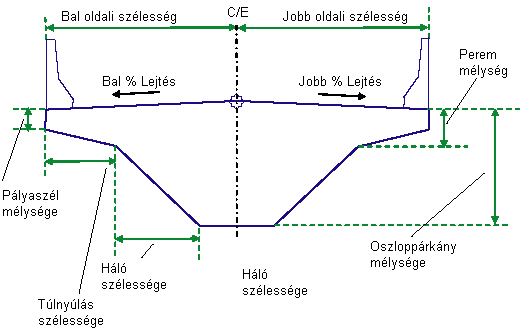

Paraméter	Leírás	Típus	Alapértelmezett
Bal oldali szélesség	A hídpálya bal oldalának szélessége	Numerikus, pozitív	5.34 m 17.8 láb
Jobb oldali szélesség	A hídpálya jobb oldalának szélessége	Numerikus, pozitív	5.34 m 17.8 láb
Bal - Túlemelés használata	Megadja, hogy legyen-e túlemelési esés a híd bal oldalán.	Lehetőségek: Nem, Belső sáv lejtése, Külső sáv lejtése	Külső sáv lejtése
Alapértelmezett bal oldali esés	Megadja a híd bal oldalának alapértelmezett esését, ha a túlemelési esés nincs megadva.	Numerikus	-2.0%
Jobb - Túlemelés használata	Megadja, hogy legyen-e túlemelési esés a híd jobb oldalán.	Lehetőségek: Nem, Belső sáv lejtése, Külső sáv lejtése	Külső sáv lejtése
Alapértelmezett jobb oldali esés	Megadja a híd jobb oldalának alapértelmezett esését, ha túlemelési esés nincs megadva.	Numerikus	-2.0%
Oszloppárkány mélysége	A magasságkülönbség a hídpálya széle és az oszloppárkány mélysége között	Numerikus, pozitív	2.0 m 6.67 láb
Szél mélysége	A hídpálya vastagsága az élnél	Numerikus, pozitív	0.150 m 0.5 láb
Perem mélység	A magasságkülönbség a hídpálya széle és a perem között	Numerikus, pozitív	0.300 m 1.0 láb
Túlnyúlás szélessége	A túlnyúlás szélessége	Numerikus, pozitív	1.2 m 4.0 láb
Háló szélessége	A háló szélessége	Numerikus, pozitív	2.0 m 6.67 láb
Korlát beleértése Korlát kihagyása	Korlátok felhasználását vagy kihagyását adja meg hídpályák mindkét oldalán.	Felhasználás / Kihagyás	Felhasználás

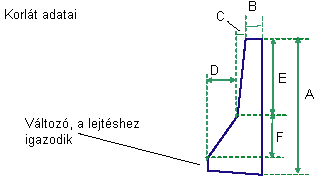

A korlát (mm vagy hüvelyk)	A korlát magassága a középvonal közepénél	Numerikus, pozitív	810 mm 32 hüvelyk
B korlát (mm vagy hüvelyk)	Az ábra szerint	Numerikus, pozitív	131 mm 4.5 hüvelyk
C korlát (mm vagy hüvelyk)	Az ábra szerint	Numerikus, pozitív	59 mm 2 hüvelyk
D korlát (mm vagy hüvelyk)	Az ábra szerint	Numerikus, pozitív	125 mm 5 hüvelyk
E korlát (mm vagy hüvelyk)	Az ábra szerint	Numerikus, pozitív	557 mm 22 hüvelyk
F korlát (mm vagy hüvelyk)	Az ábra szerint	Numerikus, pozitív	178 mm 7 hüvelyk

Célparaméterek

Ez a szakasz az alkotóelemben található olyan paramétereket sorolja fel, amelyek egy vagy több célobjektumhoz rendelhetők hozzá. További információt a alatt talál, a AutoCAD Civil 3D felhasználói útmutató súgójában.

Paraméter	Leírás	Állapot
Bal oldali szélesség	Ezzel felülbírálható a bal oldali szélesség rögzített értéke, és a pálya bal széle egy rögzítőponthoz köthető. A szélesség megadása a következő objektumtípusok esetén lehetséges: nyomvonalak, vonalláncok, vezérlővonalak és földmérési alakzatok.	Választható
Jobb oldali szélesség	Ezzel felülbírálható a jobb oldali szélesség rögzített értéke, és a pálya jobb széle egy rögzítőponthoz köthető. A szélesség megadása a következő objektumtípusok esetén lehetséges: nyomvonalak, vonalláncok, vezérlővonalak és földmérési alakzatok.	Választható

Kimeneti paraméterek

Paraméter	Leírás	Típus
Elforgatás tengelyének túlemelése	Jelzi, hogy az alkotóelem támogatja-e a forgástengely számítását. A paraméter leírásának megtekintéséhez, a Tulajdonságok ablakban vigye az egérmutatót a paraméter fölé. További információt a Pálya hossz-szelvény igazítása túlemelés közben részben talál.	Állandó (Leírás)

Viselkedés

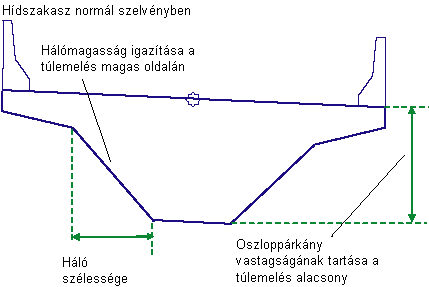

Ez az alkotóelem létrehozza a kapcsolódásokat a hídpályához és az alatta lévő szerkezethez a megadott beviteli paraméterek értékei alapján. Túlemelésben nem az egész műtárgy fordul el. Az oszloppárkány mélysége a pálya felső szélétől mérve az adott értéken van rögzítve a híd alacsony oldalán, a gerenda magassága pedig a magas oldalon a pálya aljához van igazítva.

Ha a Korlát beleértése beállítása Igaz, akkor New Jersey típusú korlátszakaszok kerülnek hozzáadásra a bal és a jobb oldalon. A korlát aljának lejtése a pálya lejtéséhez igazodik.

Művelet tervezési módban

Elrendezési módban ez az alkotóelem megrajzolja a hídszerkezet és a korlátok alakját a beviteli paraméterek értékei alapján.

Pont-, kapcsolódás- és alakkódok

A következő táblázat azoknak az ilyen típusú alkotóelemeknek tartalmazza a pont-, kapcsolódás- és alakkódjait, amelyekhez van kód hozzárendelve. A táblázatban nem szerepelnek azok az alkotóelemek, amelyekhez nincsenek pont-, kapcsolódás- és alakkódok hozzárendelve.

Pont, kapcsolódás vagy alak	Kódok	Leírás
P1, P3	HfSz	Hídpálya széle
P2	Tető_Híd	Tetőpont a hídpályán
L1, L2	Pálya, Felül
L3 – L9	Híd	Hídszerkezet-kapcsolódások
Minden korlát kapcsolódás	Korlát
S1	Híd
S2, S3	Korlát

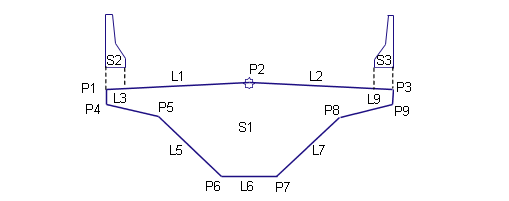

Kódolási ábra
