BurkolatEltávolítás

Ez az alkotóelem a meglévő felső réteg megadott mélységben való eltávolítását adja meg.

Ez az alkotóelem akár egy megadott hátrézsűvel rendelkező terepig történő eltávolítást is eredményezheti.

Igazítás

A csatolási pont a körömvonal pont a pályafelületen.

Beviteli paraméterek

Megjegyzés: Minden méret méterben vagy lábban van megadva, GenericPavementStructureha nincs feltüntetve más mértékegység. Az összes rézsű a távolság-magasság arányában van megadva (például 4 : 1), kivéve, ha „%” jellel van ellátva.

Paraméter	Leírás	Típus	Alapértelmezett
Eltávolítás mélysége	Az eltávolítandó felső réteg mélységét adja meg.	Numerikus	0.05 m 0.167 láb
Kiterjesztés a terepig	Megadja, hogy az eltávolítás a terepig történjen	Boole	Igen
Előrézsű	Alapértelmezett előrézsű az eltávolítás meghosszabbításához az eredeti körömvonalponttól a hátrézsű kezdetéig.	Numerikus	-2 (:1)
Hátrézsű	Hátrézsű a terepig való eltávolítás aljától történő rézsűképzéshez	Numerikus, pozitív	2 (:1)

Célparaméterek

Ez a szakasz az alkotóelem azon paramétereit sorolja fel, amelyek egy célobjektumhoz, például egy rajzban szereplő felület, nyomvonal vagy hossz-szelvény objektumhoz rendelhetők hozzá. További információt a alatt talál, a AutoCAD Civil 3D felhasználói útmutató súgójában.

Paraméter	Leírás	Állapot
Meglévő felület	A meglévő felület neve az eltávolítás aljától történő rézsűképzéshez. A művelet csak a következő objektumtípusokon hajtható végre: felületek.	Szükséges

Kimeneti paraméterek

Nincsenek.

Viselkedés

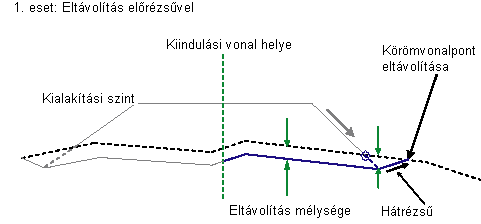

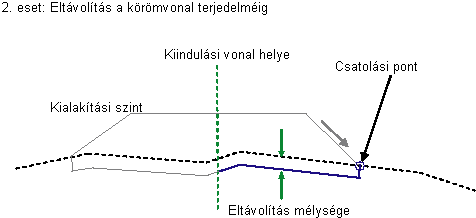

Ez az alkotóelem párhuzamos kapcsolódásokat illeszt be, melyek meghatározzák egy adott felület alatti eltávolítási réteg alját. Ha a terepig, hátrézsűvel történő eltávolítás opciónál a Nem érték van beállítva, akkor az eltávolítás közvetlenül a megadott felületen, a csatolási ponton kezdődik el függőleges kapcsolódással, amely a bemeneti paramétereknél beállított mélység értékkel rendelkezik. A függőleges kapcsolódás aljától a megadott felülettel párhuzamos kapcsolódások jelennek meg befelé, a mintakeresztszelvény kiindulási vonalának helyéig. Ha a terepig, hátrézsűvel történő eltávolítás opciónál az Igen érték van beállítva, akkor a csatolási pontnál egy kapcsolódás jelenik meg a megadott előrézsűvel, amíg az új kapcsolódás alja és a megadott meglévő terep magasságkülönbsége egyenlő lesz az „eltávolítás mélysége” értékkel. Ettől a ponttól a megadott felülettel párhuzamos kapcsolódások jelennek meg befelé, a mintakeresztszelvény kiindulási vonalának helyéig. Továbbá, egy másik, kifelé mutató kapcsolódás is hozzáadásra kerül a meglévő terep körömvonalához.

Művelet tervezési módban

Ez az alkotóelem elrendezési módban egy vízszintes vonalat illeszt be a csatolási pont alá, a kiindulási vonal helye felé. Ez a kapcsolódás a csatolási ponttól kerül beillesztésre, az „eltávolítási mélység” értékével megegyező mélységben.

Ha az eltávolítási kapcsolódás egy felületig való meghosszabbítására vonatkozó opció ki van választva, akkor először egy előrézsű-kapcsolódás kerül beillesztésre az eltávolítási mélységhez adott lejtés értékkel, majd a korábban leírt módon egy vízszintes kapcsolódás kerül hozzáadásra. Emellett egy hátrézsű-kapcsolódás is hozzáadásra kerül kifelé, az eltávolítási kapcsolódás külső aljától adott előrézsűvel, és az alkotóelem csatolási pontjával megegyező magasságban.

Pont-, kapcsolódás- és alakkódok

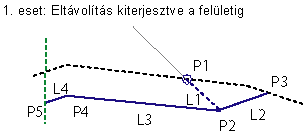

A következő táblázat azoknak az ilyen típusú alkotóelemeknek tartalmazza a pont-, kapcsolódás- és alakkódjait, amelyekhez van kód hozzárendelve. A táblázatban nem szerepelnek azok az alkotóelemek, amelyekhez nincsenek pont-, kapcsolódás- és alakkódok hozzárendelve.

Pont / Kapcsolódás	Kódok	Leírás
P3	Körömvonal_Humuszle (csak 1. esetnél)	Hátrézsű-kapcsolódás eltávolításának körömvonal pontja
L1	Előrézsű_Humuszle (csak 1. esetnél)	Háttöltést megadó előrézsű kapcsolódás eltávolítása
L2, L3, L4… Ln	Eltávolítás	Kapcsolódások eltávolítása
