OldalÁrokUAlak

Ez az alkotóelem árok műtárgyat hoz létre a szerkezet belső és külső oldalán, igény szerint földpadkával és hátrézsűvel.

Igazítás

A csatolási pont a választható belső földpadka legbelső pontja. Ha nincsenek belső földpadkák, a csatolási pont az árok műtárgy belső falának legbelső pontja.

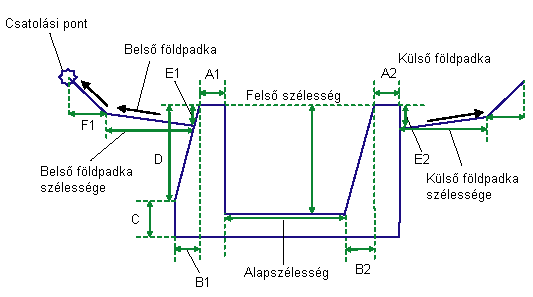

Beviteli paraméterek

Megjegyzés: Minden méret méterben vagy lábban van megadva, GenericPavementStructureha nincs feltüntetve más mértékegység. Az összes rézsű a távolság-magasság arányában van megadva (például 4 : 1), kivéve, ha „%” jellel van ellátva.

Paraméter	Leírás	Típus	Alapértelmezett
Oldal	Megadja, hogy az alkotóelemet a csatolási pont jobb vagy bal oldalára illessze be.	Bal / Jobb	Jobb
Alapszélesség	Árok fenekének szélessége	Numerikus, pozitív	2.0 láb 0.6 m
Árok mélysége	Az árok mélysége	Numerikus, pozitív	2.0 láb 0.6 m
A1	A belső fal felső vastagsága	Numerikus, pozitív	0.45 láb 0.15 m
B1	Megnövelt falvastagság a belső fal alján	Numerikus, pozitív	0.6 láb 0.2 m
C	Árok alsó bevonásának vastagsága	Numerikus, pozitív	0.5 láb 0.15 m
D	A belső fal dőlt síkú lapjának mélysége	Numerikus, pozitív	2.0 láb 0.6 m
E1	Annak a fordulópontnak a mélysége, ahol a belső földpadka/hátrézsű-kapcsolódások találhatók	Numerikus, pozitív	0.0 láb 0.0 m
Belső földpadka szélessége	A (választható) belső földpadka szélessége. Nulla érték megadása esetén nem jön létre földpadka	Numerikus, pozitív	1.5 láb 0.5 m
Belső földpadka esése	A (választható) belső földpadka oldalesése. Az árok műtárgy élétől van mérve, és a pozitív lejtés az ároktól emelkedő földpadkát jelent	Numerikus, Eséstípus	4%
F1	Belső hátrézsű-kapcsolódás (választható) szélessége. Nulla érték megadása esetén nem jön létre hátrézsű-kapcsolódás	Numerikus, pozitív	1.0 láb 0.3 m
G1	A (választható) belső hátrézsű-kapcsolódás lejtése. Az árok műtárgytól van mérve, és a pozitív lejtés a kezdőponttól emelkedő kapcsolódást jelent	Numerikus, Eséstípus	1:1
A2	A belső fal felső vastagsága	Numerikus, pozitív	0.45 láb 0.15 m
B2	A külső fal dőlt síkú szélessége	Numerikus, pozitív	0.6 láb 0.2 m
E2	Fordulópont mélysége a külső földpadka/hátrézsű-kapcsolódások kezdetéhez	Numerikus, pozitív	1.0 láb 0.3 m
Külső földpadka szélessége	A (választható) külső földpadka szélessége. Nulla érték megadása esetén nem jön létre földpadka	Numerikus, pozitív	3.0 láb 1.0 m
Külső földpadka esése	A (választható) külső földpadka oldalesése. Az árok műtárgy élétől van mérve, és a pozitív lejtés az ároktól emelkedő földpadkát jelent	Numerikus, Eséstípus	4%
F2	Külső hátrézsű-kapcsolódás (választható) szélessége. Nulla érték megadása esetén nem jön létre hátrézsű-kapcsolódás	Numerikus, pozitív	1.0 láb 0.3 m
G2	A (választható) külső hátrézsű-kapcsolódás lejtése. Az árok műtárgytól van mérve, és a pozitív lejtés a kezdőponttól emelkedő kapcsolódást jelent	Numerikus, Eséstípus	1:1

Célparaméterek

Ez a szakasz az alkotóelem azon paramétereit sorolja fel, amelyek egy célobjektumhoz, például egy rajzban szereplő felület, nyomvonal vagy hossz-szelvény objektumhoz rendelhetők hozzá. További információkat a alatt talál, a AutoCAD Civil 3D felhasználói útmutató súgójában.

Célparaméterek: Nincs.

Kimeneti paraméterek

Viselkedés

Az alkotóelem létrehozza az árok műtárgy alakját az ábrán látható módon. A padozatképzés és az előrézsű-kapcsolódások kihagyásához nulla értéket adjon meg a megfelelő szélességi paramétereknek.

Művelet tervezési módban

Ezt az alkotóelemet a program elrendezési módban a csatolási ponttól kezdődően, a bemeneti paraméterek használatával megadott módon rajzolja meg.

Pont-, kapcsolódás- és alakkódok

A következő táblázat azoknak az ilyen típusú alkotóelemeknek tartalmazza a pont-, kapcsolódás- és alakkódjait, amelyekhez van kód hozzárendelve. A táblázatban nem szerepelnek azok az alkotóelemek, amelyekhez nincsenek pont-, kapcsolódás- és alakkódok hozzárendelve.

Pont / Kapcsolódás	Kódok	Leírás
P10	Árok_Be
P1, P6	Árok_Hát
P2, P5	Árok_Felület
P14	Árok_Ki
L10, L13	Tető
L10, L13	Alapszint	Ha a P11 eltolásai < P8; és P13 > P9
L11	Tető
L12	Tető
L1 és L5	Tető
L1 - L5	Árok_Tető
L8 és L9	Alapszint
L10, - L13	Háttöltés
L6	Háttöltés_felület
S1	Árok	Árok műtárgy alakterülete

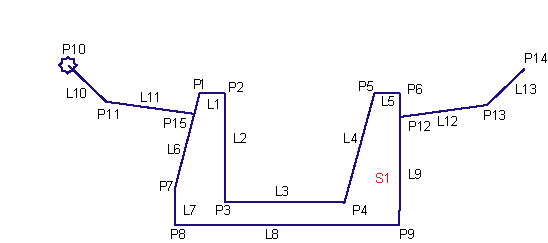

Kódolási ábra
