SzélességÉsEsésKapcsolás

Ez egy általános célú alkotóelem, amelyik egy felületi kapcsolódást ad hozzá a szélesség és lejtés megadásával.

Vagy egy %-os, vagy egy arányokkal kifejezett lejtést kell megadni. Változó szélesség és esés használatához egy nyomvonal vagy hossz-szelvény használható a nyomtervmodell készítésekor.

Igazítás

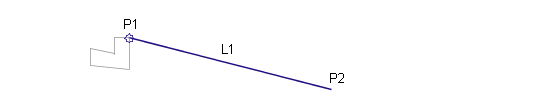

A csatolási pont a kapcsolódás belső élén található. Ez az alkotóelem a csatolási ponttól balra vagy jobbra is beilleszthető.

Beviteli paraméterek

Megjegyzés: Minden méret méterben vagy lábban van megadva, ha nincs feltüntetve más mértékegység. Az összes rézsű a távolság-magasság arányában van megadva (például 4 : 1), ha nincs „%” jellel ellátva.

Paraméter	Leírás	Típus	Alapértelmezett
Oldal	Megadja, hogy melyik oldalra kerüljön az alkotóelem	Bal/Jobb	Balra
Szélesség	A sáv szélessége a belső él eltolásától a külső él eltolásáig	Numerikus, pozitív	3.0 10.0 láb
Túlemelés lejtésének használata	A túlemelés lejtését határozza meg	Választási lista	Nem
Esésirány	Meghatározza, hogy a kapcsolódás a tetőtől távolodva, vagy a tető irányába lejtsen.	Választási lista	Tetőtől távolodva
Esés	A kapcsolódás %-os lejtése. A negatív lejtések lefelé mutatnak a beillesztés irányába.	Numerikus	2 (%), (vagy 2:1)
Pontkódok	A kapcsolódás külső éléhez társítandó felületi kódok listája	Vesszővel tagolt karakterlánc	P2
Kapcsolódási kódok	A kapcsolódáshoz társítandó felületi kódok listája	Vesszővel tagolt karakterlánc	Felső, alapszint
Kapcsolódás kihagyása	Ez a paraméter hozzáadja vagy eltávolítja a felület kapcsolódását.	Igen/Nem	Nem
Túlemelés használata	A padkához tartozó túlemelés esésének használatát határozza meg.	Választási lista: a) Külső padka esése, b) Belső padka esése, c) Külső sáv, d) Belső sáv, e) Nincs	Nincs

Célparaméterek

Ez a szakasz az alkotóelem azon paramétereit sorolja fel, amelyek egy célobjektumhoz, például egy rajzban szereplő felület, nyomvonal vagy hossz-szelvény objektumhoz rendelhetők hozzá. További információkat a című témakörben találhat, a(z) AutoCAD Civil 3D felhasználói kézikönyvében.

Paraméter	Leírás	Állapot
Szélesség	Ezzel felülbírálható a rögzített kapcsolódás Szélessége, és a kapcsolódás vége egy eltolási nyomvonalhoz köthető. A következő objektumtípusokat lehet megadni az eltolás céljaként: nyomvonalak, vonalláncok, vezérlővonalak és földmérési alakzatok.	Választható
%Lejtés	Ezzel felülbírálható a rögzített Lejtés, és a kapcsolódás vége egy eltolási nyomvonalhoz köthető. Ez a művelet a következő objektumtípusokon hajtható végre: hossz-szelvények, 3D vonalláncok, vezérlővonalak és földmérési alakzatok.	Választható

Kimeneti paraméterek

Paraméter	Leírás	Típus
Kezdő távolság	A kapcsolódás elejének +/- eltolása	Numerikus
Kezdőmagasság	Szintmagasság a kapcsolódás elején	Numerikus
Vég eltolás	A kapcsolódás végének +/- eltolása	Numerikus
Zárómagasság	Szintmagasság a kapcsolódás végén	Numerikus

Viselkedés

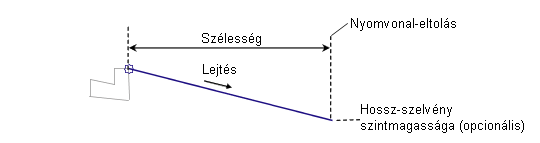

A kapcsolódás a beillesztés irányába mutat, a csatolási ponttól indul és a megadott szélességig tart. Ha nyomtervmodellezés során a Szélességhez egy vízszintes eltolási nyomvonal kerül hozzárendelésre, akkor a sáv szélessége a nyomvonal eltolásához igazodik. Ha egy hossz-szelvény neve van társítva az Eséshez, akkor az esés a hossz-szelvény magasságához igazodik a kapcsolódás végén.

Ez az alkotóelem tartalmaz egy opcionális beviteli paramétert Túlemelés lejtésének használata névvel, amely lehetővé teszi a padkához tartozó túlemelés esésének használatát. Ezt a paramétert a következőképpen lehet beállítani: a) Külső padka esése, b) Belső padka esése, c) Külső sáv, d) Belső sáv, e) Nincs. Az alapértelmezett beállítás: Nincs.

Művelet tervezési módban

Elrendezési módban ez az alkotóelem megjeleníti a kapcsolódást a megadott szélességnél és lejtésnél.

Pont-, kapcsolódás- és alakkódok

Nincsenek.
