Ez az alkotóelem egy két pont között állandó lejtéssel emelt középvonal kapcsolódásait illeszti be.
A JelölőPont alkotóelemet használja először, ha a csatlakozási pont még nincs megjelölve.

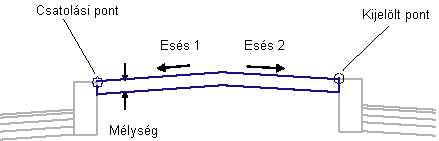

Igazítás
A csatolási pont a középvonali pályafelület bármelyik élén lehet. A kijelölt pontnak az ellentétes oldalon kell lennie.
Beviteli paraméterek
Megjegyzés: Az ágyazati kóták méterben vagy lábban vannak kifejezve. A szegély és a vízlevezető csatorna kótáit milliméterben vagy hüvelykben kell megadni.
|
Paraméter |
Leírás |
Típus |
Alapértelmezett |
|---|---|---|---|
|
Kijelölt pont |
A csatolási ponttal szemben található középvonal élén lévő kijelölt pont neve |
Karakterlánc |
Nincs |
|
Mélység |
Középvonal tetejének mélysége. Nulla lehet burkolatlan középvonal esetén. |
Numerikus, pozitív |
0.100 m 0.333 láb |
|
Esés 1 - Túlemelés használata |
Meghatározza, hogy a tetőpont felé tartó középvonalhoz túlemelési esést kell használni. |
Választási lista | Nem |
|
Esés 1 alapértéke |
Megadja az 1. esés alapértékét, ha a túlemelési esés nincs meghatározva | Numerikus | - 2% |
|
Esés 2 - Túlemelés használata |
Meghatározza, hogy a tetőpont felé tartó középvonalhoz túlemelési esést kell használni. |
Választási lista | Nem |
|
Esés 2 alapértéke |
Megadja a 2. esés alapértékét, ha a túlemelési esés nincs meghatározva | Numerikus | - 2% |
Célparaméterek
Ez a szakasz az alkotóelem azon paramétereit sorolja fel, amelyek egy célobjektumhoz, például egy rajzban szereplő felület, nyomvonal vagy hossz-szelvény objektumhoz rendelhetők hozzá. További információkat a című témakörben találhat, a(z) AutoCAD Civil 3D felhasználói kézikönyvében.
Célparaméterek: Nincs.
Kimeneti paraméterek
| Paraméter | Leírás | Típus |
|---|---|---|
|
Elforgatás tengelyének túlemelése |
Jelzi, hogy az alkotóelem támogatja-e a forgástengely számítását. A paraméter leírásának megtekintéséhez, a Tulajdonságok ablakban vigye az egérmutatót a paraméter fölé. További információt a Pálya hossz-szelvény igazítása túlemelés közben részben talál. |
Állandó (Leírás) |
Viselkedés
A középvonali tetőpont a csatolási pont és a kijelölt pont között meghosszabbított egymást metsző sávok alapján kerül kiszámításra. Ha nem található metszés, akkor a középvonal nem kerül beillesztésre. Ha egy nem nulla értékű Mélység van megadva, akkor a középvonal kapcsolódások alja a felsővel párhuzamosan kerül beillesztésre, és függőleges kapcsolódások zárják le az alakzatot.
Elforgatás tengelyének túlemelése
Ez az alkotóelem minden forgástengely elforgatási móddal használható.
Ez az alkotóelem egy emelt tetőszelvényt hoz létre. Még osztott tetőszelvényes út esetén is, a középvonal középpontja az éleinél magasabban fog elhelyezkedni.
Pont-, kapcsolódás- és alakkódok
A következő táblázat azoknak az ilyen típusú alkotóelemeknek tartalmazza a pont-, kapcsolódás- és alakkódjait, amelyekhez van kód hozzárendelve. A táblázatban nem szerepelnek azok az alkotóelemek, amelyekhez nincsenek pont-, kapcsolódás- és alakkódok hozzárendelve.
|
Pont, kapcsolódás vagy alak |
Kód |
Leírás |
|---|---|---|
|
P1, P3 |
Nincs |
|
|
P2 |
Középvonal |
Középvonaltető a pályafelületen |
|
P4 - P6 |
Nincs |
|
|
L1, L2 |
Tető |
Középvonal teteje |
|
L3, L4 |
Alapszint |
Középvonal alja (ha meg van adva) |
|
S1 |
Középvonal |
Művelet tervezési módban
Elrendezési módban ez az alkotóelem megjeleníti az általános elrendezés módot.
Kódolási ábra
