AlapOldalRézsűÁrokBevágás

Ez az alkotóelem használható az út éle és egy körömvonal-pont közötti záráshoz bevágás és töltés feltételekkel is.

A bevágási feltétel egy opcionális árkot tartalmaz. A végső körömvonal kapcsolódás elhagyható azokban az esetekben, ahol a nyomtervmodellt nem kell befejezni. Ezzel például megtehető az, hogy az egymás melletti rézsű felületek a még nem befejezett út sarokpontjaihoz kapcsolódjanak. Ez az alkotóelem az egyike azoknak az alkotóelemeknek, amelyek a Kezdeti lépések útmutatóban és az oktatóanyagokban szerepelnek az útmodellezés bemutatása során.

Tetszőleges anyagokat is megadhat a körömvonalakhoz és más kapcsolódásokhoz (Minden kapcsolódás, Körömvonal kapcsolódások, Csak kapcsolódások kitöltése és Semmi).

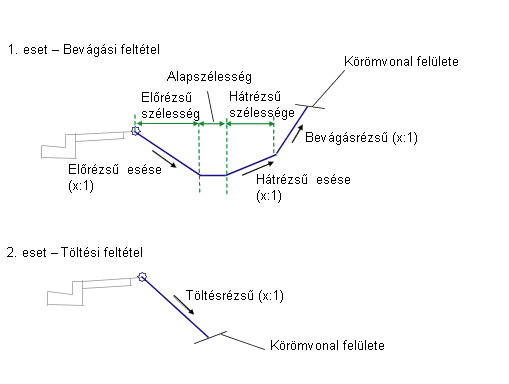

Igazítás

A csatolási pont a bevágás esetén az árok előrézsű belső élén van, a kitöltés esetében pedig a körömvonal belső élén.

Beviteli paraméterek

Megjegyzés: Minden méret méterben vagy lábban van megadva, ha nincs feltüntetve más mértékegység. Az összes rézsű a távolság-magasság arányában van megadva (például 4 : 1), ha nincs „%” jellel ellátva.

Paraméter	Leírás	Típus	Alapértelmezett
Oldal	Megadja, hogy melyik oldalra kerüljön az alkotóelem	Bal / Jobb	Jobb
Körömvonal csatolás	Felhasználja vagy kihagyja a Körömvonal csatolást.	Felhasználás / Kihagyás	Felhasználás
Bevágásrézsű	Körömvonal kapcsolódás lejtése bevágásban	Numerikus, pozitív	2 : 1
Töltésrézsű	Körömvonal kapcsolódás lejtése töltésben	Numerikus, pozitív	4 : 1
Előrézsű lejtés	Az árok előrézsű kapcsolat lejtése (csak bevágás)	Numerikus, pozitív	4 : 1
Előrézsű szélesség	Az árok előrézsű szélessége (csak bevágás)	Numerikus, pozitív	1.2 m 4.0 láb
Alapszélesség	Az árok aljának szélessége	Numerikus, pozitív	0.6 m 2.0 láb
Hátrézsű lejtése	Az árok hátrézsű kapcsolat lejtése (csak bevágás)	Numerikus, pozitív	4 : 1
Hátrézsű szélessége	Árokhátrézsű kapcsolódásának szélessége (csak bevágás)	Numerikus, pozitív	1.2 m 4.0 láb
Kerekítési beállítás	Megadja, hogy a körömvonal kapcsolódása kerekítve legyen-e az illeszkedési pontban	Karakterlánc	Nincs
Kerekítés alapja	Megadja a kerekítéshez használandó paramétert	Karakterlánc	Hossz
Kerekítési paraméter	Megadja a hossz vagy sugár értékét	Numerikus, pozitív	1500 láb
Kerekítés felbontása	Megadja a kerekítési csatolások közbülső pontjainak számát (legfeljebb 10 csatolás)	Numerikus, pozitív	6
Bevonóanyag elhelyezése	Tetszőleges bevonóanyag elhelyezését adhatja meg körömvonal kapcsolódás mentén. Választhat a Minden kapcsolódás, a Körömvonal kapcsolódások, a Csak kapcsolódások kitöltése és a Semmi opciók közül.	Karakterlánc	Nincs
1. lejtés határ	Megadja azt a lejtéshatárt, ameddig a hozzárendelt bevonóanyag elhelyezhető.	Rézsű	1 : 1
1. anyag vastagsága	Megadja a bevonóanyag vastagságát	Numerikus, pozitív	12 hüvelyk
1. anyag neve	Megadja a kapcsolódások mentén alkalmazott, bevonáshoz használt anyag nevét.	Karakterlánc	Kőszórás
2. lejtés határ	Megadja azt a lejtéshatárt, ameddig a hozzárendelt bevonóanyag elhelyezhető.	Rézsű	2 : 1
2. anyag vastagsága	Megadja a bevonóanyag vastagságát	Numerikus, pozitív	6 hüvelyk
2. anyag neve	Megadja a kapcsolódások mentén alkalmazott, bevonáshoz használt anyag nevét.	Karakterlánc	Kőszórás
3. lejtés határ	Megadja azt a lejtéshatárt, ameddig a hozzárendelt bevonóanyag elhelyezhető.	Rézsű	4 : 1
3. anyag vastagsága	Megadja a bevonóanyag vastagságát	Numerikus, pozitív	4 hüvelyk
3. anyag neve	Megadja a kapcsolódások mentén alkalmazott, bevonáshoz használt anyag nevét.	Karakterlánc	Elvetett fű

Célparaméterek

Ez a szakasz az alkotóelemben található olyan paramétereket sorolja fel, amelyek egy vagy több célobjektumhoz rendelhetők hozzá. További információt a alatt talál, a AutoCAD Civil 3D felhasználói útmutató súgójában.

Paraméter	Leírás	Állapot
Körömvonal felület	A körömvonal felületének neve. Felület megadásának céljaként a következő objektumtípusok használhatók: felületek.	Szükséges

Kimeneti paraméterek

Nincsenek.

Viselkedés

A csatolási pont alapján kerül eldöntésre, hogy bevágásról vagy feltöltésről van szó. Ha töltés, akkor a töltési körömvonal a körömvonal felületéig nyúlik a megadott töltésrézsűn. Ha kivágás, akkor az előrézsű, az árok alja és a hátrézsű hozzáadásra kerül, és a kivágási körömvonal a hátrézsű végétől a körömvonal felületéig nyúlik a megadott bevágásrézsűvel.

Ez az alkotóelem lehetővé teszi bevonóanyag tetszőleges hozzáadását. Három lejtéstartományt adhat meg. Az első anyagtípus akkor kerül alkalmazásra, ha a kapcsolódások lejtése a megadott lejtés érték alatt van. Az esés 1-től az esés 2-ig a második anyagtípus kerül alkalmazásra. Hasonlóképpen, ha a kapcsolódások lejtése a második és harmadik érték közé esik, akkor a harmadik anyag kerül alkalmazásra. Ha a kapcsolódások lejtői a harmadik lejtőhatárnál kisebbek, semmilyen anyag nem kerül alkalmazásra.

Ha egy alkotóelemhez bevonóanyagot ad, a körömvonal-kapcsolódásokhoz adott vastagságú, párhuzamos kapcsolódások kerülnek. Az alsó szintű kapcsolódások Alapszint, a körömvonal kapcsolódások pedig Felső kóddal vannak ellátva. Az ezen anyagok által határolt alakok az anyag nevének kódjával vannak ellátva.

Művelet tervezési módban

Elrendezési módban ez az alkotóelem megrajzolja az általános bevágási és töltésrézsűt, nyilakkal a végein.

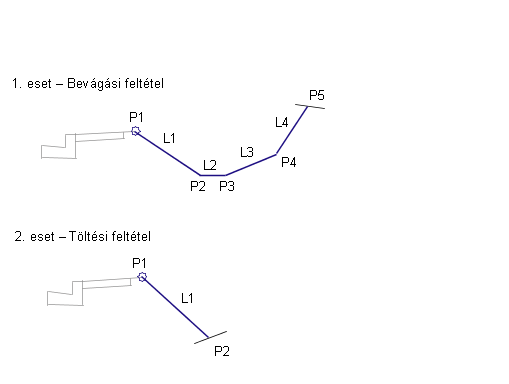

Pont-, kapcsolódás- és alakkódok

A következő táblázat azoknak az ilyen típusú alkotóelemeknek tartalmazza a pont-, kapcsolódás- és alakkódjait, amelyekhez van kód hozzárendelve. A táblázatban nem szerepelnek azok az alkotóelemek, amelyekhez nincsenek pont-, kapcsolódás- és alakkódok hozzárendelve.

Pont, kapcsolódás vagy alak	Kódok	Leírás
P1	Töréspont Töréspont_Töltés	Csak töltési feltétel - a töltési körömvonal-kapcsolódás sarokpontja
P2	Árok_Be Körömvonal Körömvonal_Töltés	Csak bevágási feltétel - az árok belső éle Csak töltési feltétel - körömvonal-pont
P3	Árok_Ki	Csak bevágási feltétel - az árok külső éle
P4	Töréspont_Bevágás	Csak bevágási feltétel - a bevágási körömvonal-kapcsolódási sarokpontja
P5	Körömvonal Körömvonal_bevágás	Csak bevágási feltétel - körömvonal-pont
L1 - L4	Tető Alapszint	Burkolatlan pályafelület
L1	Tető Alapszint Körömvonal Körömvonal_Töltés	Körömvonal töltésben
L4	Tető Alapszint Körömvonal Körömvonal_bevágás	Körömvonal bevágásban
