CsatornaParabolikusFenék

Ez az alkotóelem egy nyitott csatornát hoz létre parabolikus aljjal, tetszőleges bevonással és hátrézsű kapcsolódásokkal.

Igazítás

A kapcsolódási pont az alapszélesség középpontja felett helyezkedik el, a Mélység paraméterrel egyenlő magasságban.

Beviteli paraméterek

Megjegyzés: Minden méret méterben vagy lábban van megadva, GenericPavementStructureha nincs feltüntetve más mértékegység. Az összes rézsű a távolság-magasság arányában van megadva (például 4 : 1), kivéve, ha „%” jellel van ellátva.

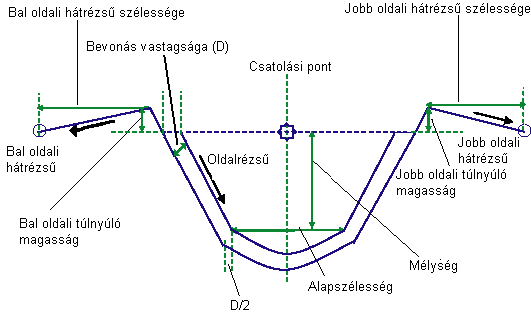

Paraméter Leírás Típus Alapértelmezett
Mélység A függőleges eltolás lefele a pálya hossz-szelvény magasságától a csatorna aljáig. Numerikus, pozitív

2.0 m

6.0 láb

Alapszélesség Csatorna aljának szélessége. Numerikus, pozitív

2.0 m

6.0 láb

Ív felbontási pontok Felbontási pontok száma parabolikus íven Egész, pozitív 7
Oldalrézsű Csatorna oldalrézsűk Numerikus 1 (:1)
Bevonás mélysége A csatorna bevonásának mélysége. A bevonás mélységét a program a rézsű szélére merőlegesen méri, az előző ábrán bemutatott módon. Numerikus, pozitív

0.1 m

0.33 láb

Bal oldali kijelölt pont Tetszőleges kijelölt pont a legtávolabbi csatorna ponton a bal oldalon. Ha nem billentyűz be semmilyen kódot, a kijelölt pont nem kerül beillesztésre. Karakterlánc
Jobb oldali kijelölt pont Választható bejelölt pont a csatorna jobb külső élén. Ha nincs kód megadva, akkor a bejelölt pont beillesztése nem történik meg. Karakterlánc
Bal oldali túlnyúló magasság A csatorna bal oldalának meghosszabbítása a beillesztési ponton túlra Numerikus, pozitív

0.5 m

1.67 láb

Bal oldali hátrézsű szélessége A csatorna háttöltésének szélessége a bal oldalon Numerikus, pozitív

1.5 m

5.0 láb

Bal oldali hátrézsű A csatorna háttöltésének lejtése a bal oldalon Numerikus 4 (:1)
Jobb oldali túlnyúló magasság A csatorna jobb oldalának meghosszabbítása a beillesztési ponton túlra Numerikus, pozitív

0.5 m

1.67 láb

Jobb oldali hátrézsű szélessége A csatorna háttöltésének szélessége a jobb oldalon Numerikus, pozitív

1.25 m

5.0 láb

Jobb oldali hátrézsű A csatorna háttöltésének lejtése a jobb oldalon Numerikus 4 (:1)

Célparaméterek

Ez a szakasz az alkotóelemben található olyan paramétereket sorolja fel, amelyek egy vagy több célobjektumhoz rendelhetők hozzá. További információkat az alatt talál aAutoCAD Civil 3Dfelhasználói útmutató súgójában.

Paraméter Leírás Állapot
Bal oldali túlnyúló magasság A bal oldalon lévő rögzített túlnyúló magasság felülírására, illetve annak hossz-szelvényhez történő csatolásra használható. A szintmagasság megadása a következő objektumtípusok esetében lehetséges: hossz-szelvények, 3D vonalláncok, vezérlővonalak és földmérési alakzatok. Választható
Bal oldali hátrézsű szélessége Ezzel felülírható és egy eltolási nyomvonalhoz igazítható a bal oldali hátrézsű rögzített szélessége. A szélesség megadása a következő objektumtípusok esetén lehetséges: nyomvonalak, vonalláncok, vezérlővonalak és földmérési alakzatok. Választható
Bal oldali hátrézsű magasság Ezzel felülírhatja a rögzített bal oldali hátrézsűt, és azt egy hossz-szelvényhez csatolhatja. A szintmagasság megadása a következő objektumtípusok esetében lehetséges: hossz-szelvények, 3D vonalláncok, vezérlővonalak és földmérési alakzatok. Választható
Jobb oldali túlnyúló magasság Ezzel felülírhatja a rögzített túlnyúló magasságot a jobb oldalon, illetve egy hossz-szelvényhez csatolhatja azt. A szintmagasság megadása a következő objektumtípusok esetében lehetséges: hossz-szelvények, 3D vonalláncok, vezérlővonalak és földmérési alakzatok. Választható
Bal oldali hátrézsű szélessége Ezzel felülírható és egy eltolási nyomvonalhoz igazítható a jobb oldali hátrézsű rögzített szélessége. A szélesség megadása a következő objektumtípusok esetén lehetséges: nyomvonalak, vonalláncok, vezérlővonalak és földmérési alakzatok. Választható
Bal oldali hátrézsű magasság Ezzel felülírhatja a rögzített jobb oldali hátrézsűt, és azt egy hossz-szelvényhez csatolhatja. A szintmagasság megadása a következő objektumtípusok esetében lehetséges: hossz-szelvények, 3D vonalláncok, vezérlővonalak és földmérési alakzatok. Választható

Kimeneti paraméterek

Nincsenek.

Viselkedés

Ez az alkotóelem egy nyitott csatorna alakot hoz létre a bemeneti paraméterek használatával. A kapcsolódási pont általában a kiindulási vonal kezdeténél van kapcsolódó nyomvonalaknál és hossz-szelvényeknél. A jobb- és baloldali alsó oldalrézsű kapcsolódásoknál a pontok egy adott Alapszélesség paraméter használatával vannak elhelyezve. A parabolikus ív két olyan pont között van megrajzolva, melyek be- és kimenő esései egyenlők a megadott oldalrézsű paraméterrel. A parabolikus ív hossza egyenlő az Alapszélesség értékkel. A parabolikus ív felbontott kapcsolódásokba van rajzolva az Ív felbontási pontok paraméter használatával. Ha a felbontási sorszám páratlan, akkor a pont közvetlenül az alkotóelem csatolási pontja alá kerül hozzáadásra.

Amennyiben a csatorna bevonási mélységéhez nullától eltérő pozitív számot ad meg a Bevonás mélysége paraméterhez, akkor a program megrajzolja a bevonóanyagot a csatorna körül. A bevonás mélységét a program a rézsű szélére merőlegesen méri, az előző ábrán bemutatott módon. Ha a Bevonás mélysége paraméterhez nulla érték van megadva, semmilyen kapcsolódást nem illeszt be a program.

Hasonlóképpen, ha nulla érték van megadva a bal vagy jobb oldali túlnyúlásokhoz és hátrézsű szélességekhez, akkor ezek a kapcsolódások ki lesznek hagyva, vagy nem lesznek megrajzolva. A túlnyúlás magassága egy hossz-szelvény célparaméter-kapcsolattal vezérelhető. Hasonlóképpen a legtávolabbi hátrézsű pont magassága is egy hossz-szelvény célparaméterrel adható meg. Ha azt szeretné, hogy a legtávolabbi hátrézsű pont a csatorna felső magasságánál helyezkedjen el, kapcsolja ezt a pontot a csatorna pályafelületének hossz-szelvényéhez, amelyhez ez a mintakeresztszelvény csatolva van.

Ha a Hátrézsű szélessége ki van hagyva, a kijelölt pont a csatorna magassági túlnyúlásának külső pontján helyezkedik el. Ha a Csatorna magassági túlnyúlása kapcsolódás is ki van hagyva, akkor a kijelölt pont a csatorna tetejének legkülső pontján van.

Megjegyzés:

Az AutoCAD Civil 3D 2010 program és a korábbi verziók a Bevonás mélysége paramétert függőlegesen mérték. Az AutoCAD Civil 3D 2011 és a későbbi verziók ezt a paramétert az oldalesésre merőlegesen mérik. Így tehát, ha megnyit egy olyan rajzot az AutoCAD Civil 3D 2011 programban vagy valamely későbbi verzióban, amely tartalmaz az AutoCAD Civil 3D 2010 programban vagy valamely korábbi verziójában létrehozott ilyen alkotóelemet, és újraépíti a nyomterve(ke)t, akkor a program módosítja ezt a paramétert, hogy az az új viselkedésnek feleljen meg. Minden olyan térfogatjelentés is frissítésre kerül, amely használja ezt az alkotóelemet, hogy az új viselkedésnek feleljen meg.

Művelet tervezési módban

Ezt az alkotóelemet a program elrendezési módban a csatolási ponttól kezdődően, a bemeneti paraméterek használatával megadott módon rajzolja meg.

Pont-, kapcsolódás- és alakkódok

A következő táblázat azoknak az ilyen típusú alkotóelemeknek tartalmazza a pont-, kapcsolódás- és alakkódjait, amelyekhez van kód hozzárendelve. A táblázatban nem szerepelnek azok az alkotóelemek, amelyekhez nincsenek pont-, kapcsolódás- és alakkódok hozzárendelve.

Pont / Kapcsolódás Kódok Leírás
P1 Csatorna_folyásvonal A csatorna aljának középpontja
P2,P3 Csatorna_fenék
P4, P5 Csatorna_Tető
P6,P7 Csatorna_meghosszabbítás
P8,P9 Csatorna_hátrézsű
P13
L1, L2, L3 Alapszint, Csatorna_fenék és tető (ha NEM használ bevonást)
L4 - L7 Alapszint, Tető
L8 - L12 Csatorna_fenék és tető (ha használ bevonást)
S1 Elem_anyag Csatorna anyagának bevonása

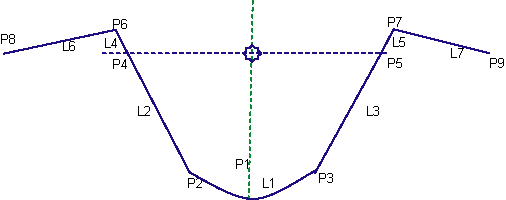

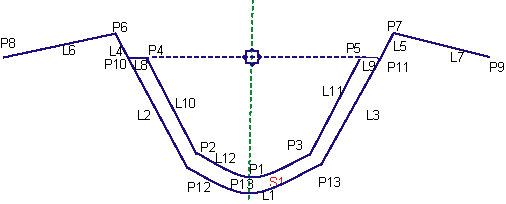

Kódolási ábra
