AlapSávÁtmenet

Ez az alkotóelem létrehoz egy egyszerű sávot pályafelülettel és ágyazati talajréteggel, ahol a forgalmi sáv széle egy nyomvonalhoz vagy hossz-szelvényhez köthető.

Ez az alkotóelem az egyike azoknak az alkotóelemeknek, amelyek a Kezdeti lépések útmutatóban és az oktatóanyagokban szerepelnek az útmodellezés bemutatása során.

Igazítás

A csatolási pont lehet: (a) a sáv belső szélénél, a befejezett esésnél, ha a beillesztési pont a tetőszelvény, vagy (b) a forgalmi sáv külső szélénél, ha a beillesztési pont a forgalmi sáv szélénél van.

Beviteli paraméterek

Megjegyzés: Minden méret méterben vagy lábban van megadva, ha nincs feltüntetve más mértékegység. Az összes rézsű a távolság-magasság arányában van megadva (például 4 : 1), ha nincs „%” jellel ellátva.

Paraméter	Leírás	Típus	Alapértelmezett
Oldal	Megadja, hogy melyik oldalra kerüljön az alkotóelem	Bal / Jobb	Jobb
Beillesztési pont	Megadja, hogy a sáv beillesztési pontja a tetőszelvénynél vagy a forgalmi sáv szélénél van-e	Lehetőségek: Tetőszelvény, Forgalmi sáv széle	Tető
Tetőpont belül	Megadja, hogy a forgalmi sáv belső szélének kódolása Tetőszelvény legyen	Igen/Nem	Igen
Szélesség	Sáv szélessége	Numerikus, pozitív	3.6 m 12.0 láb
Mélység	A pályafelülettől az ágyazati talajrétegig tartó mélység	Numerikus, pozitív	0.2 m 0.67 láb
%Lejtés	A sáv %-os lejtése	Numerikus	-2%
Átmenet	Leírja, hogyan viselkedik az alkotóelem amikor egy nyomvonal, hossz-szelvény vagy mindkettő meg van adva célparaméterként. A lehetőségek egy listában jelennek meg: Eltolás és magasság tartása Magasság tartása, eltolás módosítása Esés tartása, eltolás módosítása Eltolás tartása, magasság módosítása Eltolás és magasság megváltoztatása	Menü	Eltolás és magasság tartása

Célparaméterek

Ez a szakasz az alkotóelemben található olyan paramétereket sorolja fel, amelyek egy vagy több célobjektumhoz rendelhetők hozzá. További információt a alatt talál, a AutoCAD Civil 3D felhasználói útmutató súgójában.

Paraméter	Leírás	Állapot
Él eltolás	Lehetővé teszi a szélesség rögzített értékének felülbírálását és a forgalmi sáv szélének egy rögzítőponthoz való kötését. Az eltolás a következő objektumtípusok esetén adható meg: nyomvonalak, vonalláncok, vezérlővonalak és földmérési alakzatok.	Választható
Él magasság	Lehetővé teszi a rögzített lejtés felülbírálását és a forgalmi sáv szélének egy szintmagassághoz való kötését. A szintmagasság a következő objektumtípusok esetén adható meg: hossz-szelvények, 3D vonalláncok, vezérlővonalak és földmérési alakzatok.	Választható

Kimeneti paraméterek

Nincsenek.

Viselkedés

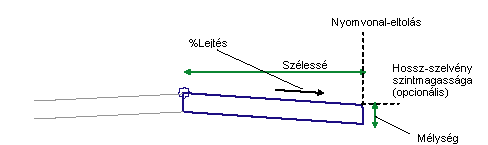

Ez az alkotóelem létrehoz egy egyszerű forgalmi sávot, amely nyomvonalhoz vagy köthető változó szélességhez, vagy profilhoz változó lejtéshez. A viselkedés a kiválasztott átmenet típusától függ:

Átmenet típusa	Leírás
Eltolás és magasság tartása	A sáv szélessége és lejtése a Szélesség és %Lejtés beviteli paraméterek értékének megfelelően alakul.
Magasság tartása, eltolás módosítása	A forgalmi sáv szélének magassága a Szélesség és a %Lejtés beviteli paraméterek értékei alapján kerül kiszámításra. A szélesség így az eltolási nyomvonalhoz kötődik.
Esés tartása, eltolás módosítása	A szélesség az eltolási nyomvonalhoz igazodik. A % Lejtés beviteli érték megmarad.
Eltolás tartása, magasság módosítása	A szélesség a Szélesség beviteli paraméter értéke marad. A forgalmi sáv magassága az eltolási profilhoz kapcsolódik.
Eltolás és magasság megváltoztatása	A szélesség az eltolási nyomvonalhoz igazodik, és a lejtés a forgalmi sáv szélének a magasságának az eltolási profiljához igazodik.

Művelet tervezési módban

Elrendezési módban ez az alkotóelem megrajzolja a sávot a beviteli paraméterek használatával.

Pont-, kapcsolódás- és alakkódok

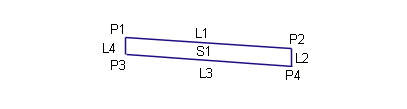

A következő táblázat azoknak az ilyen típusú alkotóelemeknek tartalmazza a pont-, kapcsolódás- és alakkódjait, amelyekhez van kód hozzárendelve. A táblázatban nem szerepelnek azok az alkotóelemek, amelyekhez nincsenek pont-, kapcsolódás- és alakkódok hozzárendelve.

Pont, kapcsolódás vagy alak	Kódok	Leírás
P1	Tető	Az út teteje a pályafelületen
P2	FSSz	Forgalmi sáv széle pályafelületen
P3	Tető_Ágyazati	Az út teteje az ágyazati rétegen
P4	FSSz_Ágyazat	Forgalmi sáv széle ágyazati talajrétegen
L1	Felül, Burkolat	Burkolt pályafelület
L3	Alapszint Ágyazati réteg	Ágyazati réteg
S1	Burkolat1
