Ez az alkotóelem egy két pont között állandó lejtéssel emelt középvonal kapcsolódásait illeszti be.
A JelölőPont alkotóelemet használja először, ha a csatlakozási pont még nincs megjelölve.
Igazítás
A csatolási pont a középvonali pályafelület bármelyik élén lehet. A kijelölt pontnak az ellentétes oldalon kell lennie.
Beviteli paraméterek
Megjegyzés: Az ágyazati kóták méterben vagy lábban vannak kifejezve. A szegély és a vízlevezető csatorna kótáit milliméterben vagy hüvelykben kell megadni.
|
Paraméter |
Leírás |
Típus |
Alapértelmezett |
|---|---|---|---|
|
Kijelölt pont |
A csatolási ponttal szemben található középvonal élén lévő kijelölt pont neve |
Karakterlánc |
Nincs |
|
Mélység |
Középvonal tetejének mélysége. Nulla lehet burkolatlan középvonal esetén |
Numerikus, pozitív |
0.100 m 0.333 láb |
Célparaméterek
Ez a szakasz az alkotóelem azon paramétereit sorolja fel, amelyek egy célobjektumhoz, például egy rajzban szereplő felület, nyomvonal vagy hossz-szelvény objektumhoz rendelhetők hozzá. További információért lásd a című részt a(z) AutoCAD Civil 3D felhasználói útmutató súgójában.
Célparaméterek: Nincs.
Kimeneti paraméterek
Nincsenek.
Viselkedés
A középvonal teteje kapcsolódás a csatolási pont és a kijelölt pont közé kerül. Ha egy nem nulla értékű Mélység van megadva, akkor a középvonal kapcsolódás alja a felsővel párhuzamosan kerül beillesztésre, és függőleges kapcsolódások zárják le az alakzatot.
Elforgatás tengelyének túlemelése
Ez az alkotóelem minden forgástengely elforgatási móddal használható.
Pont-, kapcsolódás- és alakkódok
A következő táblázat azoknak az ilyen típusú alkotóelemeknek tartalmazza a pont-, kapcsolódás- és alakkódjait, amelyekhez van kód hozzárendelve. A táblázatban nem szerepelnek azok az alkotóelemek, amelyekhez nincsenek pont-, kapcsolódás- és alakkódok hozzárendelve.
|
Pont, kapcsolódás vagy alak |
Kód |
Leírás |
|---|---|---|
|
P1, P2 |
Nincs |
Középvonal élei a pályafelületen |
|
P3, P4 |
||
|
L1 |
Tető |
Középvonal teteje |
|
L2 |
Alapszint |
Középvonal alja |
|
L3, L4 |
Nincs |
|
|
S1 |
Középvonal |
Művelet tervezési módban
Elrendezési módban ez az alkotóelem megjeleníti az általános elrendezés módot.

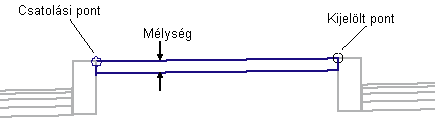

Kódolási ábra
