Hasonló, mint a KörömvonalMedence alkotóelem, viszont az alábbiakban ismertetett további jellemzőkkel rendelkezik.
Töltés esetén a padka nem kötelező. Ha nincs padka, leállósávesés, majd egy körömvonal-töltésrézsű jön létre.
Az árokszélesség egy választható nyomvonallal szabályozható. A padka szélességét egy nyomvonallal, magasságát egy hossz-szelvénnyel lehet szabályozni. Ezen felül a Bevonóanyag elhelyezése lehetőség használatához szükség van a körömvonal mintakeresztszelvényeinek összes kapcsolódására a sarokponttól a meglévő terep körömvonaláig.
Igazítás
A csatolási pont a medence előrézsű belső élén található. Ez a komponens a bal és a jobb oldalhoz is csatolható.
Beviteli paraméterek
Megjegyzés: Minden méret méterben vagy lábban van megadva, ha nincs feltüntetve más mértékegység. Az összes rézsű a távolság-magasság arányában van megadva (például 4 : 1), ha nincs „%” jellel ellátva.
| Paraméter | Leírás | Típus | Alapértelmezett |
|---|---|---|---|
| Oldal | Megadja, hogy melyik oldalra kerüljön az alkotóelem | Bal / Jobb | Jobb |
| Körömvonal csatolás | Felveszi vagy kihagyja a körömvonal-kapcsolódást. | Felhasználás / Kihagyás | Felhasználás |
| Padka | Felveszi vagy kihagyja a feltöltött padkát | Felhasználás / Kihagyás | Kihagyás |
| Előrézsű lejtés | A lejtés a medence előrézsű kapcsolódáshoz | Numerikus, pozitív | 3 ( : 1) |
| Előrézsű szélesség | Az előrézsű szélessége | Numerikus, pozitív |
1.2 m 4.0 láb |
| Medence mélység | A medence aljának mélysége az előrézsű-kapcsolódás aljától | Numerikus, pozitív | 0.0 |
| Medence lejtés | A medence oldalainak lejtése | Numerikus, pozitív | 4 (:1) |
| Medence szélesség | A medence szélessége | Numerikus, pozitív |
1.8 m 6.0 láb |
| Padka szélesség | A töltési feltételekben használt padka szélessége | Numerikus, pozitív |
1.8 m 6.0 láb |
| Bevágásrézsű | A körömvonal-kapcsolódás lejtése a bevágási feltételekben | Numerikus, pozitív | 3 ( : 1) |
| Leállósáv szélessége | A leállósáv szélessége töltéskapcsolódás hozzáadása előtt | Numerikus, pozitív |
6 m 20 láb |
| Leállósáv esése | A leállósáv esése | Numerikus, pozitív | 6 (:1) |
| Töltésrézsű | A körömvonal-kapcsolódás lejtése a töltési feltételekben | Numerikus, pozitív | 3 ( : 1) |
| Kerekítési beállítás | Megadja, hogy a körömvonal kapcsolódása kerekítve legyen-e az illeszkedési pontban | Lehetőségek: Nincs, Kör alakú, Parabolikus | Nincs |
| Kerekítés alapja | Megadja a kerekítéshez használandó paramétert | Lehetőségek: Hossz, Sugár | Hossz |
| Kerekítési paraméter | Megadja a sugár hosszát | Numerikus, pozitív |
0.5 m 1.5 láb |
| Kerekítési ívfelbontás | Megadja a kerekítési csatolások közbülső pontjainak számát (legfeljebb 10 csatolás) | Numerikus, pozitív egész | 6 |
| Bevonóanyag elhelyezése | Tetszőleges bevonóanyag elhelyezését adhatja meg körömvonal kapcsolódás mentén. Választhat a Minden kapcsolódás, a Körömvonal kapcsolódások, a Csak kapcsolódások kitöltése és a Semmi opciók közül. | Karakterlánc | Nincs |
| 1. lejtés határ | Megadja azt a lejtéshatárt, ameddig a hozzárendelt bevonóanyag elhelyezhető. | Rézsű | 1 : 1 |
| 1. anyag vastagsága | Megadja a bevonóanyag vastagságát. Ezt a vastagságot a program a kapcsolódásra merőlegesen méri. | Numerikus, pozitív | 12 hüvelyk |
| 1. anyag neve | Megadja a kapcsolódások mentén alkalmazott, bevonáshoz használt anyag nevét. | Karakterlánc | Kőszórás |
| 2. lejtés határ | Megadja azt a lejtéshatárt, ameddig a hozzárendelt bevonóanyag elhelyezhető. | Rézsű | 2 : 1 |
| 2. anyag vastagsága | Megadja a bevonóanyag vastagságát. Ezt a vastagságot a program a kapcsolódásra merőlegesen méri. | Numerikus, pozitív | 6 hüvelyk |
| 2. anyag neve | Megadja a kapcsolódások mentén alkalmazott, bevonáshoz használt anyag nevét | Karakterlánc | Kőszórás |
| 3. lejtés határ | Megadja azt a lejtéshatárt, ameddig a hozzárendelt bevonóanyag elhelyezhető. | Rézsű | 4 : 1 |
| 3. anyag vastagsága | Megadja a bevonóanyag vastagságát. Ezt a vastagságot a program a kapcsolódásra merőlegesen méri. | Numerikus, pozitív | 4 hüvelyk |
| 3. anyag neve | Megadja a kapcsolódások mentén alkalmazott, bevonáshoz használt anyag nevét | Karakterlánc | Elvetett fű |
| 4. anyag vastagsága | Megadja a sík területeken alkalmazandó anyag vastagságát | Numerikus, pozitív | 6 hüvelyk |
| 4. anyag neve | Megadja a sík területeken használandó anyag nevét | Karakterlánc | Kaviccsal szórt |
Célparaméterek
Ez a szakasz az alkotóelem azon paramétereit sorolja fel, amelyek egy célobjektumhoz, például egy rajzban szereplő felület, nyomvonal vagy hossz-szelvény objektumhoz rendelhetők hozzá. További információt a alatt talál, a AutoCAD Civil 3D felhasználói útmutató súgójában.
| Paraméter | Leírás | Állapot |
|---|---|---|
| Medence szélességének nyomvonala | Ezzel felülírható a rögzített medenceszélesség. Ez a művelet a következő objektumtípusok esetén hajtható végre: nyomvonalak, vonalláncok, vezérlővonalak és földmérési alakzatok. | Választható |
| Padka szélességének nyomvonala | Ezzel felülbírálható a rögzített padkaszélesség. Ez a művelet a következő objektumtípusok esetén hajtható végre: nyomvonalak, vonalláncok, vezérlővonalak és földmérési alakzatok. | Választható |
| Medence magassága | Ezzel felülbírálható a rögzített medencemélység, és a medence magassága egy profilhoz köthető. A szintmagasság megadása a következő objektumtípusok esetében hajtható végre: hossz-szelvények, 3D vonalláncok, vezérlővonalak és földmérési alakzatok. | Választható |
| Padkamagasság hossz-szelvénye | Lehetővé teszi a padka magasságának felülírását. Ezen magasság a következő objektumtípusok esetében adható meg: hossz-szelvények, 3D vonalláncok, vezérlővonalak és földmérési alakzatok. | Választható |
| Körömvonal felület | A körömvonal felület neve. A felület megadásához a következő objektumtípusok használhatók: felületek. | Szükséges |
Kimeneti paraméterek
Nincsenek.
Viselkedés

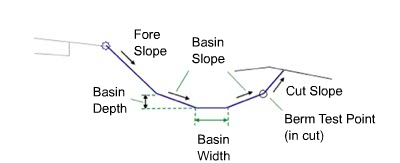

Ez az alkotóelem létrehozza a medence előrézsűjének és a medence kifolyásának kapcsolódásait a medencetesztpontig. Ha egy profil van megadva, akkor az előrézsű szélessége változik, hogy igazodjon a medence profiljához. Ha a medence tesztpontja kivágásban van, akkor a körömvonalat a program a megadott bevágásrézsűnél a célfelületen számítja ki.
Ha töltésről van szó, és van padka, akkor létrejön a padka teteje kapcsolódás, és a körömvonalat a célfelületen számítja ki a program a megadott töltésrézsűnél. A körömvonal-kapcsolódás nem kerül beszúrásra, ha a Körömvonal-kapcsolódás kihagyása beállításnál az Igaz érték van érvényben. Ha a padka teteje kapcsolódás metszi a célfelületet, akkor a szakasz a metszésnél véget ér.

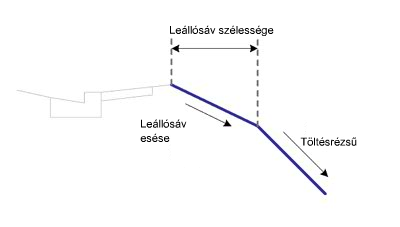

Ha töltésről van szó, és nincs padka, akkor egy csatolás jelenik meg a leállósáv esése mentén, amely a csatolási ponttól a Leállósáv szélességéig tart. Ezután egy körömvonal-kapcsolódás kerül a célfelületre a meghatározott töltésrészűnél. Ha a leállósáv meglévő terepet metszene, a metszésponton túl nem folytatódik.
Csakúgy mint más körömvonal alkotóelemek, ez az alkotóelem is tetszőlegesen teszi lehetővé bevonóanyagot hozzáadását. Három lejtéstartományt adhat meg. Az első anyagtípus akkor kerül alkalmazásra, ha a kapcsolódások lejtése a megadott lejtés érték alatt van. Az első lejtésértéktől a másodikig a program a második anyagtípust alkalmazza. Hasonlóképpen, ha a kapcsolódások lejtése a második és harmadik érték közé esik, akkor a harmadik anyag kerül alkalmazásra. Ha a kapcsolódások lejtői a harmadik lejtőhatárnál kisebbek, semmilyen anyag nem kerül alkalmazásra.
Ha egy alkotóelemhez bevonóanyagot ad, a körömvonal-kapcsolódásokhoz párhuzamos, adott vastagságú kapcsolódásokat ad a program. A program a vastagsági paramétert (például 1. anyag vastagsága) a kapcsolódásra merőlegesen méri. Az alsó szintű kapcsolódások Alapszint, a körömvonal-kapcsolódások pedig Felső kóddal vannak ellátva. Az ezen anyagok által határolt alakok az anyag nevének kódjával vannak ellátva (1. anyag neve, 2. anyag neve, 3. anyag neve).
Az AutoCAD Civil 3D 2010 program és a korábbi verziók az Anyagvastagság paramétert függőlegesen mérték. Az AutoCAD Civil 3D 2011 és a későbbi verziók ezt a paramétert a kapcsolódásra merőlegesen mérik. Így tehát, ha megnyit egy olyan rajzot az AutoCAD Civil 3D 2011 programban vagy valamely későbbi verzióban, amely tartalmaz az AutoCAD Civil 3D 2010 programban vagy valamely korábbi verziójában létrehozott ilyen alkotóelemet, és újraépíti a nyomterve(ke)t, akkor a program módosítja ezt a paramétert, hogy az az új viselkedésnek feleljen meg. Minden olyan térfogatjelentés is frissítésre kerül, amely használja ezt az alkotóelemet, hogy az új viselkedésnek feleljen meg.
Művelet tervezési módban
Elrendezési módban az alkotóelem megrajzolja az előrézsűt, a medence oldalrézsűit és a medence alját a megadott beviteli paraméterek értékei alapján. A bevágási és töltési feltételek kapcsolódása is szaggatott vonallal jelenik meg, a körömvonal-kapcsolódás 3 méter (vagy 10 láb) szélességben nyúlik kifelé a megadott lejtéssel. A körömvonal-kapcsolódás kifelé mutató nyílfejben végződik.
Pont-, kapcsolódás- és alakkódok
A következő táblázat azoknak az ilyen típusú alkotóelemeknek tartalmazza a pont-, kapcsolódás- és alakkódjait, amelyekhez van kód hozzárendelve. A táblázatban nem szerepelnek azok az alkotóelemek, amelyekhez nincsenek pont-, kapcsolódás- és alakkódok hozzárendelve.
| Pont, kapcsolódás vagy alak | Kódok | Leírás |
|---|---|---|
| P3 | Árok_Be | Medence belső alja |
| P4 | Árok_Ki | Medence külső alja |
| P5 | Sarokpont, Töréspont_Bevágás | Bevágási feltétel sarokpontja |
| P6 | Sarokpont, Töréspont_Töltés | Töltési feltétel sarokpontja |
| P7 | Körömvonal, Körömvonal_Bevágás vagy Körömvonal_Töltés | Körömvonal pont a bevágási vagy töltési feltételnél |
| Minden kapcsolódás | Felső, alapszint | |
| L6 | Felső, Alapszint, Körömvonal, Körömvonal_Bevágás | Körömvonal-kapcsolódás bevágási keresztszelvénynél |
| L3 | Árok | |
| L1, L2,L4 | Lejtés_kapcs | |
| L5 | Földpadka | |
| L6 | Felső, Alapszint, Körömvonal, Körömvonal_Töltés | Körömvonal-kapcsolódás töltött keresztszelvénynél |

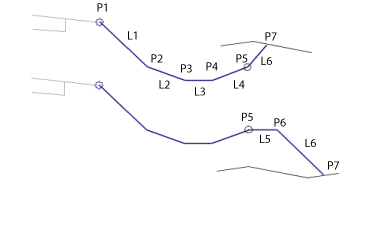

Kódolási ábra
