ÁrokCső1

Ez az alkotóelem létrehoz egy sima fenekű árkot egyenlő oldalrézsűkkel és legfeljebb három réteg háttöltő anyaggal.

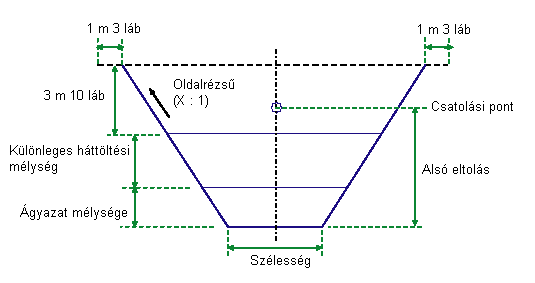

Igazítás

A csatolási pont az Alsó eltolás távolságra található az árok alapjának felezőpontja felett.

Beviteli paraméterek

Megjegyzés: Minden méret méterben vagy lábban van megadva, ha nincs feltüntetve más mértékegység. Az összes rézsű a távolság-magasság arányában van megadva (például 4 : 1), ha nincs „%” jellel ellátva.

Paraméter

Leírás

Típus

Alapértelmezett

Szélesség

Az árok aljának szélessége

Numerikus, pozitív

2.0 m

6.0 láb

Oldalrézsű

Az árok oldalrézsűinek X : 1 esése

Numerikus, pozitív

3 : 1

Ágyazat mélysége

Az ágyazatréteg mélysége

Numerikus, pozitív

0.0

Speciális háttöltés mélysége

A speciális háttöltés-réteg mélysége

Numerikus, pozitív

0.0

Alsó eltolás

A függőleges eltolás lefele a pálya hossz-szelvény magasságától az árok aljáig. Ha például a hossz-szelvény egy kör alakú cső mentén halad, akkor a függőleges eltolás a cső átmérője plusz a cső aljától az árok aljáig mért távolság lesz.

Numerikus

0.0

Viselkedés

Az árok aljának szintmagassága a pálya hossz-szelvény magassága mínusz az Alsó eltolás értéke. A vízszintes árok alja kapcsolódás a csatolási pont eltolására szimmetrikusan kerül elhelyezésre, az oldalrézsűk pedig a meglévő felületig nyúlnak. A vízszintes ágyazási kapcsolódás a megadott mélységre kerül az árok alja felett. A vízszintes Speciális háttöltési kapcsolódás a megadott mélységnél kerül beillesztésre az ágyazási kapcsolódás felett.

Célparaméterek

Ez a szakasz az alkotóelem azon paramétereit sorolja fel, amelyek egy célobjektumhoz, például egy rajzban szereplő felület, nyomvonal vagy hossz-szelvény objektumhoz rendelhetők hozzá. További információkat a című témakörben találhat, a(z) AutoCAD Civil 3D felhasználói kézikönyvében.

Paraméter

Leírás

Állapot

Meglévő felület

A meglévő útpálya felületét definiáló felületi modell. A művelet csak a következő objektumtípusokon hajtható végre: felületek.

Szükséges

Kimeneti paraméterek

Nincsenek.

Művelet tervezési módban

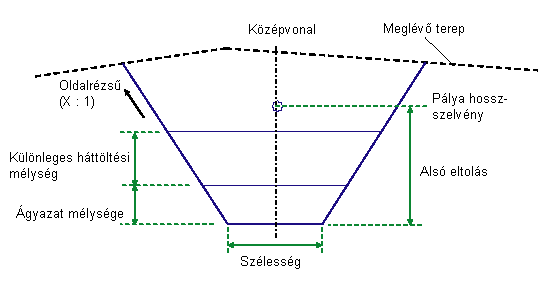

Elrendezési módban az árok és a meglévő felület kerül megrajzolásra az alábbiakban látható módon.

Pont-, kapcsolódás- és alakkódok

A következő táblázat azoknak az ilyen típusú alkotóelemeknek tartalmazza a pont-, kapcsolódás- és alakkódjait, amelyekhez van kód hozzárendelve. A táblázatban nem szerepelnek azok az alkotóelemek, amelyekhez nincsenek pont-, kapcsolódás- és alakkódok hozzárendelve.

Pont / Kapcsolódás

Kód

Leírás

P1, P2

Árok_Alja



P3, P4

Árok_Körömvonal



P5, P6

Árok_Alapozás



P7, P8

Árok_Feltöltés



L1 – L7

Árok alapszintje



L8

Árok_Alja



L9

Árok_Körömvonal



S1

Árok_Alapozás



S2

Árok_Feltöltés

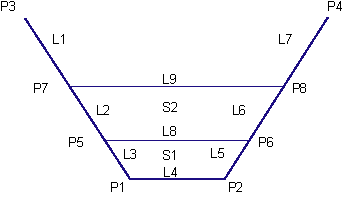

Kódolási ábra
