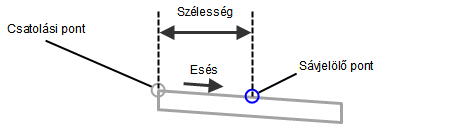

Ez az alkotóelem olyan általános segédeszköz, amely a sáv alkotóelemén megjelöl egy pontot a csatolási ponttól megadott szélességgel és eséssel.
Hozzárendelheti a sáv alkotóelem sávszélességének egy adott százalékát a pont megkereséséhez. A százalék megadásához a mintakeresztszelvény tulajdonságai párbeszédpanel Felépítés lapján a Paraméter referencia mezőben válassza az Érték beolvasása innen lehetőséget.
Igazítás
A csatolási pont a kapcsolódás elején található. Az irányt a Külső/Belső bemeneti paraméter adja meg.
Beviteli paraméterek
Megjegyzés: Minden méret méterben vagy lábban van megadva, ha nincs feltüntetve más mértékegység. Az összes rézsű a távolság-magasság arányában van megadva (például 4 : 1), ha nincs „%” jellel ellátva.
|
Paraméter |
Leírás |
Típus |
Alapértelmezett |
|---|---|---|---|
|
Sávszélesség |
Annak a sávnak a szélessége, amelyen a sávjelölő fog elhelyezkedni |
Numerikus, pozitív |
1.8 m 6.0 láb |
|
Sávjelölő helye |
Megadja, hogy a sávszélesség hány százalékánál legyen a sávjelölő elhelyezve |
Százalék, egység nélküli |
50% |
|
Esés |
A kapcsolódás lejtése százalékban megadva. A negatív esésértékek az aktuális kiindulási vonaltól lefelé mutató irányt jelölik. |
Numerikus |
-2 (%; vagy 2:1) |
|
Beillesztés oldala |
Megadja, hogy a kapcsolódás és a pont elhelyezése a csatolási ponthoz képest a kiindulási vonaltól távolodva vagy ahhoz közeledve történik. |
Kívül/Belül |
Belül |
|
Pontkódok |
A kódok listája, amelyek hozzárendelhetők a kapcsolódás külső éléhez |
Vesszővel tagolt karakterlánc |
Sáv_Közép |
| Kapcsolódási kódok | A kapcsolódáshoz társítandó kódok listája |
Vesszővel tagolt karakterlánc |
NINCS |
| Kapcsolódás kihagyása | A Hamis érték esetén a program a kapcsolódást, a kezdőpontot és a végpontot adja hozzá. Az Igaz érték esetén a program csak a végpontot adja hozzá. |
Igaz/Hamis |
Igaz |
Célparaméterek
Nincsenek.
Kimeneti paraméterek
|
Paraméter |
Leírás |
Típus |
|---|---|---|
| Kapcsolódás szélessége |
A beillesztési pont és a sávjelölő helye közti távolság |
Numerikus |
|
Kapcsolódás esése |
Kapcsolódás esése (negatív esésértékek a kiindulási vonaltól lefelé mutató irányt jelölik) |
Numerikus |
| Kezdő távolság |
A kapcsolódás elejének +/- eltolása |
Numerikus |
|
Kezdőmagasság |
Szintmagasság a kapcsolódás elején |
Numerikus |
| Vég eltolás |
A kapcsolódás végének +/- eltolása |
Numerikus |
|
Zárómagasság |
Szintmagasság a kapcsolódás végén |
Numerikus |
Viselkedés
A program egy kapcsolódást ad hozzá a csatolási ponttól a megadott szélességben és eséssel a megadott oldalon. A kapcsolódás szélessége a Sávszélesség és a Sávjelölő helye paraméter szorzata alapján számítható. A program egy pontot ad a kapcsolódás másik végéhez a megadott kóddal.
Megadhatja a kapcsolódás lejtését negatív és pozitív értékként is. Általában a rézsű azonos irányba esik, mint a sáv esése. Általában a sáv esését -2% (negatív érték) értékkel szokás megadni, ami azt jelzi, hogy a burkolat a tengelytől távolodva esik.
Hozzáadhat például egy alkotóelemet az útpálya külső élétől a kiindulási vonal felé az alábbi ábra szerint, hogy azzal jelölje a sáv alkotóelem középpontját. Ebben az esetben: a Beillesztés oldala Belül; a Sávszélesség értéke az általános sávszélesség, amelyet a Mintakeresztszelvény tulajdonságai párbeszédpanel Felépítés lapján a Paraméter referencia paraméterének Érték beolvasása innen beállítása ad meg; a Sáv esése érték az általában használt sávesésérték, amelyet szintén a Paraméter referencia értéke ad meg; és a Sávjelölő helye paraméter értéke 50%.
A sávesés értéke az előző alkotóelemből átvett -2% (feltéve, hogy ez a sáv alkotóelem esése). Mivel a program a KapcsolódásSávhozJelölő alkotóelemet belülre illeszti be, a program -1 szorzót használ ehhez az értékhez (tehát az előjel megváltozik), ami azt jelenti, hogy az alkotóelem a beillesztési ponttól a burkolat külső élén felfelé mozdul el.
Ha egy pontot a közlekedési irányhoz képest belső élhez vagy a korábbi sáv alkotóelem Tetőpontjához képest kíván megjelölni, akkor állítsa a KapcsolódásSávhozJelölő alkotóelem Beillesztés oldala paraméterét Kívül értékűre. Tehát a Sávszélesség és a Sáv esése értékeket a Paraméter referencia Érték beolvasása innen beállítása adja meg, a Sávjelölő helye 50% értékű, és a sávesés értéke az előző alkotóelemből átvett -2% lesz (feltéve, hogy ez a sáv alkotóelem esése). Mivel a program a KapcsolódásSávhozJelölő alkotóelemet kívülre illeszti be, a program a megadott lejtésértéket használja, és az alkotóelem a beillesztési ponttól a burkolat belső élén lefelé mozdul el.
Művelet tervezési módban
Elrendezési módban az alkotóelem a megadott Sávszélesség, Sávjelölő helye és Lejtés paraméterekből kiszámított kapcsolódást jeleníti meg. Ha az alkotóelemet hozzáadja egy mintakeresztszelvényhez, és az értékek az Érték beolvasása innen lehetőséggel vannak megadva, akkor a program a kapcsolódást és a pontot a hozzárendelt sáv alkotóelem alapján számítja.
Pont-, kapcsolódás- és alakkódok
Nincsenek.
Kódolási ábra
Nincsenek.
