Ez az alkotóelem egy zajfogót hoz létre, amelynél meghatározható a felső réteg anyaga.
Igazítás
A zajfogó belső élének csatolási pontja, amely általában a forgalmi sáv szélén kívülre, a padkára vagy egyéb út alkotóelemre esik.
Beviteli paraméterek
Megjegyzés: Minden méret méterben vagy lábban van megadva, GenericPavementStructureha nincs feltüntetve más mértékegység. Az összes rézsű a távolság-magasság arányában van megadva (például 4 : 1), kivéve, ha „%” jellel van ellátva.
| Paraméter | Leírás | Típus | Alapértelmezett |
|---|---|---|---|
| Oldal |
Megadja, hogy az alkotóelemet a csatolási pont jobb vagy bal oldalára illessze be. |
Bal/Jobb | Jobb |
| Felső szélesség | Felső korlát felső szélessége. | Numerikus, pozitív |
1.0m 3.0 láb |
| Előrézsű | A korlát előrézsű csatolásának alapértelmezett esése. | Numerikus | 1:1.5 |
| Hátrézsű | A korlát hátrézsű csatolásának alapértelmezett esése. | Numerikus | 1:1.5 |
| Magasság | A korlát magasságának meghatározása a csatolás pont szintmagasságától mérve. | Numerikus, pozitív |
3.00 m 9.00 láb |
| Felső réteg vastagsága | Megadja a bevonóanyag vastagságát a körömvonal-kapcsolódás mentén. Ha értékként nulla lett megadva, akkor a program nem ad hozzá bevonóanyagot. | Numerikus, pozitív | 0.0 |
| Felső réteg alakkódja | A felső réteg anyagához tartozó alakkód meghatározása. | Karakterlánc | Felső réteg |
Célparaméterek
Ez a szakasz az alkotóelem azon paramétereit sorolja fel, amelyek egy célobjektumhoz, például egy rajzban szereplő felület, nyomvonal vagy hossz-szelvény objektumhoz rendelhetők hozzá. További információt a alatt talál, az AutoCAD Civil 3D felhasználói útmutató súgójában.
| Paraméter | Leírás | Állapot |
|---|---|---|
| Célfelület | A korlát hátoldalának egy meglévő felülethez egy adott felhasználói szöggel való kötésére használható. A művelet csak a következő objektumtípusokon hajtható végre: felületek. | Választható |
Kimeneti paraméterek
| Paraméter | Leírás | Típus |
|---|---|---|
| Korlát felső szintmagassága | A korlát felső csatolásához tartozó felezőpont szintmagassága | Numerikus |
| Korlát felső eltolása | A korlát felső csatolásához tartozó felezőpont eltolása | Numerikus |
| Felső réteg vastagsága | Felső réteg anyagának vastagsága | Numerikus |
| Hátrézsű | Zajfogó hátrézsűjének lejtése | Numerikus |
| Korlát végének távolsága | A korlát végpontjának távolsága. | Numerikus |
| Korlát zárómagassága | Korlát végpontjának szintmagassága | Numerikus |
Viselkedés

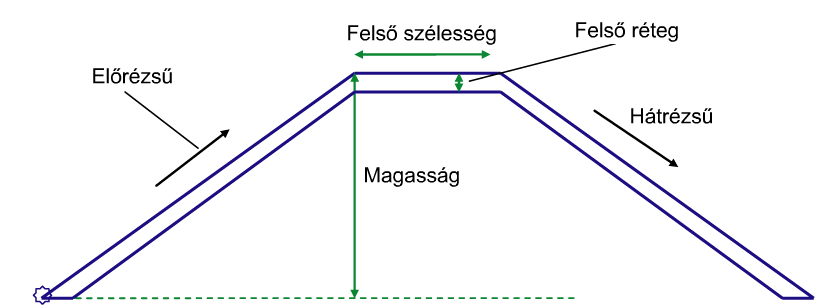

Ez a zajfogó a felhasználó beállítása szerint az előrézsű vagy a hátrézsű csatolási pontjánál lesz beillesztve. Amennyiben a Felső szélesség beállítás értéke nulla, háromszög alakú zajfogó jön létre. Amennyiben ehhez az alkotóelemhez egy felső réteg típusú anyagot választ, akkor egy bevonóanyagot alkalmaz a program, ahogy azt a következő ábra mutatja. (Megjegyzés: a csatolási pontnál látható vízszintes csatolás úgy jön létre, hogy az anyag vastagsága a megadott értékkel megegyező legyen).

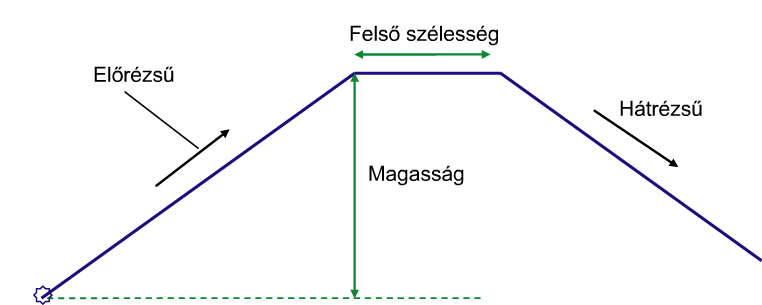

Amennyiben a hátrézsű a felülethez van kötve, akkor az adott oldalhoz tartozó magasság illeszkedik a körömvonalhoz a felületen, ahogy azt a következő ábra mutatja.
Amennyiben a hátrézsű nincs a felülethez kötve, akkor az adott oldalhoz tartozó magasság a megadott magasságértéket veszi fel. Amennyiben az adott pontban a felület magasabb a korlát tetejénél, akkor a program ismét egy hátrézsű csatolást rajzol lefelé a megadott lejtés- és magasságparaméterekkel.
Művelet tervezési módban
Elrendezési módban ez az alkotóelem az alapértelmezett értékeket mutató csatolásokat rajzolja meg, beleértve a hátrézsű magasságát.
Pont-, kapcsolódás- és alakkódok
A következő táblázat azoknak az ilyen típusú alkotóelemeknek tartalmazza a pont-, kapcsolódás- és alakkódjait, amelyekhez van kód hozzárendelve. A táblázatban nem szerepelnek azok az alkotóelemek, amelyekhez nincsenek pont-, kapcsolódás- és alakkódok hozzárendelve.
| Típus | Kódok | Leírás |
|---|---|---|
| P2 | TF_Tető | Korlát felső pontja |
| P3 | TF_Kívül | Ágyazati körömvonalpont |
| P3 | Körömvonal | Csak ha a Célfelület beállítás meg van adva |
| P4 | Földpadka_Belső | Korlát tetejének belső éle (csak ha a Felső szélességbeállítás értéke nem nulla) |
| P5 | Földpadka_Ki | Korlát tetejének külső éle (csak ha a Felső szélességbeállítás értéke nem nulla) |
| L1, L2,L3 | Felső | Padka pályafelülete |
| L1, L2,L3 | Alapszint | Csak ha a felső réteg vastagságbeállításának értéke nulla |
| L4 - L7 | Alapszint | Csak ha a felső réteg vastagságbeállításának értéke pozitív |
| L8 | Alapszint | Csak ha a Célfelület beállítás nincs megadva |
| S1 | Felhasználói kód | Felső réteg felhasználói kódja (alapértelmezett - Felső réteg) |
Kódolási ábra
