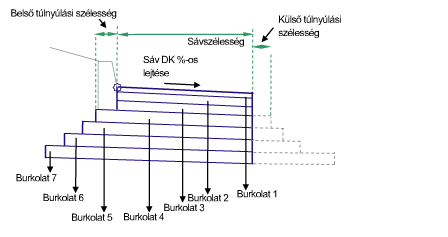

Ez az alkotóelem egy több fóliából álló sáv többrétegű ábráját hozza létre. A fóliák különböző szélességűek lehetnek. Ezenkívül alkalmazza a nyomtervmodell alapjául szolgáló kiindulási vonal nyomvonalához tartozó, a külső sávra vonatkozó túlemelési esést.
Igazítás
A csatolási pont a sáv belső élén található a végső felületen. Ez a komponens a bal és a jobb oldalhoz is csatolható.
Beviteli paraméterek
Megjegyzés: Minden méret méterben vagy lábban van megadva, ha nincs feltüntetve más mértékegység. Az összes rézsű a távolság-magasság arányában van megadva (például 4 : 1), ha nincs „%” jellel ellátva.
| Paraméter | Leírás | Típus | Alapértelmezett |
|---|---|---|---|
| Oldal | Azt jelzi, hogy az alkotóelem melyik oldalra kerül. | Bal/Jobb | Jobb |
| Tetőpont belül | Megadja, hogy a forgalmi sáv belső élének kódolása Tető legyen | Igen/Nem | Nem |
| Sávszélesség | A sáv szélessége a belső él eltolásától a külső él eltolásáig | Numerikus, pozitív |
3.6 m 12.0 láb |
| Alapértelmezett % lejtés | A sáv alapértelmezett, %-ban megadott lejtése, amely akkor használatos, ha a nyomvonal túlemelési lejtése nincs megadva. | Numerikus | -2.0 |
| Burkolat1 neve | Burkolat1 rétegének neve | Karakterlánc | ÍE |
| Burkolat1 mélysége | Az 1. burkolatréteg vastagsága (nulla a kihagyáshoz) | Numerikus, nem negatív |
0.025 m 0.083 láb |
| Burkolat2 neve | A Burkolat2 réteg neve | Karakterlánc | WMM |
| Burkolat2 mélysége | A 2. burkolatréteg vastagsága (nulla a kihagyáshoz) | Numerikus, nem negatív |
0.025 m 0.083 láb |
| Burkolat2 szélességének megadása | Meghatározza, hogyan történik a Burkolat2 réteg szélességének megadása | Karakterlánc, opciók legördülő listája: Magasabb burkolatréteghez igazítás, Szélesség, Belső távolság-Külső távolság, Belső távolság-Szélesség | Magasabb burkolatréteghez igazítás |
| Burkolat2 belső túlnyúlási szélessége | Megadja a Burkolat2 réteg belső túlnyúlási szélességét | Numerikus, pozitív | 0 |
| Burkolat2 külső túlnyúlási szélessége | Megadja a Burkolat2 réteg külső túlnyúlási szélességét | Numerikus, pozitív | 0 |
| Burkolat3 neve | A Burkolat3 réteg neve | Karakterlánc | WMM |
| Burkolat3 mélysége | A 3. burkolatréteg vastagsága (nulla a kihagyáshoz) | Numerikus, nem negatív |
0.025 m 0.083 láb |
| Burkolat3 szélességének megadása | Meghatározza, hogyan történik a Burkolat3 réteg szélességének megadása | Karakterlánc, opciók legördülő listája: Magasabb burkolatréteghez igazítás, Szélesség, Belső távolság-Külső távolság, Belső távolság-Szélesség | Magasabb burkolatréteghez igazítás |
| Burkolat3 belső túlnyúlási szélessége | Megadja a Burkolat3 réteg belső túlnyúlási szélességét | Numerikus, pozitív | 0 |
| Burkolat3 külső túlnyúlási szélessége | Megadja a Burkolat3 réteg külső túlnyúlási szélességét | Numerikus, pozitív | 0 |
| Burkolat4 neve | A Burkolat4 réteg neve | Karakterlánc | WMM |
| Burkolat4 mélysége | A 4. burkolatréteg vastagsága (nulla a kihagyáshoz) | Numerikus, nem negatív |
0.025 m 0.083 láb |
| Burkolat4 szélességének megadása | Meghatározza, hogyan történik a Burkolat4 réteg szélességének megadása | Karakterlánc, opciók legördülő listája: Magasabb burkolatréteghez igazítás, Szélesség, Belső távolság-Külső távolság, Belső távolság-Szélesség | Magasabb burkolatréteghez igazítás |
| Burkolat4 belső túlnyúlási szélessége | Megadja a Burkolat4 réteg belső túlnyúlási szélességét | Numerikus, pozitív | 0 |
| Burkolat4 külső túlnyúlási szélessége | Megadja a Burkolat4 réteg külső túlnyúlási szélességét | Numerikus, pozitív | 0 |
| Burkolat5 neve | A Burkolat5 réteg neve | Karakterlánc | WMM |
| Burkolat5 mélysége | Az 5. burkolatréteg vastagsága (nulla a kihagyáshoz) | Numerikus, nem negatív |
0.025 m 0.083 láb |
| Burkolat5 szélességének megadása | Meghatározza, hogyan történik a Burkolat5 réteg szélességének megadása | Karakterlánc, opciók legördülő listája: Magasabb burkolatréteghez igazítás, Szélesség, Belső távolság-Külső távolság, Belső távolság-Szélesség | Magasabb burkolatréteghez igazítás |
| Burkolat5 belső túlnyúlási szélessége | Megadja a Burkolat5 réteg belső túlnyúlási szélességét | Numerikus, pozitív | 0 |
| Burkolat5 külső túlnyúlási szélessége | Megadja a Burkolat5 réteg külső túlnyúlási szélességét | Numerikus, pozitív | 0 |
| Burkolat6 neve | A Burkolat6 réteg neve | Karakterlánc | SUBBASE |
| Burkolat6 mélysége | A 6. burkolatréteg vastagsága (nulla a kihagyáshoz) | Numerikus, nem negatív |
0.025 m 0.083 láb |
| Burkolat6 szélességének megadása | Meghatározza, hogyan történik a Burkolat6 réteg szélességének megadása | Karakterlánc, opciók legördülő listája: Magasabb burkolatréteghez igazítás, Szélesség, Belső távolság-Külső távolság, Belső távolság-Szélesség | Magasabb burkolatréteghez igazítás |
| Burkolat6 belső túlnyúlási szélessége | Megadja a Burkolat6 réteg belső túlnyúlási szélességét | Numerikus, pozitív | 0 |
| Burkolat6 külső túlnyúlási szélessége | Megadja a Burkolat6 réteg külső túlnyúlási szélességét | Numerikus, pozitív | 0 |
| Burkolat7 neve | A Burkolat7 réteg neve | Karakterlánc | Ágyazati réteg |
| Burkolat7 mélysége | A 7. burkolatréteg vastagsága (nulla a kihagyáshoz) | Numerikus, nem negatív |
0.025 m 0.083 láb |
| Burkolat7 szélességének megadása | Meghatározza, hogyan történik a Burkolat7 réteg szélességének megadása | Karakterlánc, opciók legördülő listája: Magasabb burkolatréteghez igazítás, Szélesség, Belső távolság-Külső távolság, Belső távolság-Szélesség | Magasabb burkolatréteghez igazítás |
| Burkolat7 belső túlnyúlási szélessége | Megadja a Burkolat7 réteg belső túlnyúlási szélességét | Numerikus, pozitív | 0 |
| Burkolat7 külső túlnyúlási szélessége | Megadja a Burkolat7 réteg külső túlnyúlási szélességét | Numerikus, pozitív | 0 |
| Burkolat8 neve | A Burkolat8 réteg neve | Karakterlánc | |
| Burkolat8 mélysége | A 8. burkolatréteg vastagsága (nulla a kihagyáshoz) | Numerikus, nem negatív |
0.025 m 0.083 láb |
| Burkolat8 szélességének megadása | Meghatározza, hogyan történik a Burkolat8 réteg szélességének megadása | Karakterlánc, opciók legördülő listája: Magasabb burkolatréteghez igazítás, Szélesség, Belső távolság-Külső távolság, Belső távolság-Szélesség | Magasabb burkolatréteghez igazítás |
| Burkolat8 belső túlnyúlási szélessége | Megadja a Burkolat8 réteg belső túlnyúlási szélességét | Numerikus, pozitív | 0 |
| Burkolat8 külső túlnyúlási szélessége | Megadja a Burkolat8 réteg külső túlnyúlási szélességét | Numerikus, pozitív | 0 |
| Burkolat9 neve | A Burkolat9 réteg neve | Karakterlánc | |
| Burkolat9 mélysége | A 9. burkolatréteg vastagsága (nulla a kihagyáshoz) | Numerikus, nem negatív |
0.025 m 0.083 láb |
| Burkolat9 szélességének megadása | Meghatározza, hogyan történik a Burkolat9 réteg szélességének megadása | Karakterlánc, opciók legördülő listája: Magasabb burkolatréteghez igazítás, Szélesség, Belső távolság-Külső távolság, Belső távolság-Szélesség | Magasabb burkolatréteghez igazítás |
| Burkolat9 belső túlnyúlási szélessége | Megadja a Burkolat9 réteg belső túlnyúlási szélességét | Numerikus, pozitív | 0 |
| Burkolat9 külső túlnyúlási szélessége | Megadja a Burkolat9 réteg külső túlnyúlási szélességét | Numerikus, pozitív | 0 |
| Burkolat10 neve | A Burkolat10 réteg neve | Karakterlánc | |
| Burkolat10 mélysége | A 10. burkolatréteg vastagsága (nulla a kihagyáshoz) | Numerikus, nem negatív |
0.025 m 0.083 láb |
| Burkolat10 szélességének megadása | Meghatározza, hogyan történik a Burkolat10 réteg szélességének megadása | Karakterlánc, opciók legördülő listája: Magasabb burkolatréteghez igazítás, Szélesség, Belső távolság-Külső távolság, Belső távolság-Szélesség | Magasabb burkolatréteghez igazítás |
| Burkolat10 belső túlnyúlási szélessége | Megadja a Burkolat10 réteg belső túlnyúlási szélességét | Numerikus, pozitív | 0 |
| Burkolat10 külső túlnyúlási szélessége | Megadja a Burkolat10 réteg külső túlnyúlási szélességét | Numerikus, pozitív | 0 |
Célparaméterek
Ez a szakasz az alkotóelem azon paramétereit sorolja fel, amelyek egy célobjektumhoz, például egy rajzban szereplő felület, nyomvonal vagy hossz-szelvény objektumhoz rendelhetők hozzá. További információt a alatt talál, a AutoCAD Civil 3D felhasználói útmutató súgójában.
| Paraméter | Leírás | Állapot |
|---|---|---|
| Sávszélesség | Ezzel felülbírálható a sáv rögzített szélessége, és a sáv éle egy eltolási nyomvonalhoz köthető. Ez a művelet a következő objektumtípusok esetén hajtható végre: nyomvonalak, vonalláncok, vezérlővonalak és földmérési alakzatok. | Választható |
| Külső magasság | Ezzel felülbírálható a sáv normál esése, és a forgalmi sáv külső éle egy hossz-szelvény magasságához köthető. A szintmagasság megadása a következő objektumtípusok esetében hajtható végre: hossz-szelvények, 3D vonalláncok, vezérlővonalak és földmérési alakzatok. | Választható |
Kimeneti paraméterek
| Paraméter | Leírás | Típus |
|---|---|---|
| Sávszélesség | Sáv szélessége | Numerikus |
| Sáv % lejtés | A sáv %-os lejtése | Numerikus |
Viselkedés
Az összes réteg önálló meghosszabbítási beállításokkal rendelkezik a külső és belső részre vonatkozóan egyaránt. A belső és külső meghosszabbítás meghatározza a közvetlenül az adott réteg felett található burkolatréteghez képest belül vagy kívül adódó szélességváltozást.
1. példa
Burkolat4 belső túlnyúlási szélessége = 0.5m
Burkolat4 külső túlnyúlási szélessége = 0m
A jobb oldalra beillesztve:
2. példa
Burkolat4 belső túlnyúlási szélessége = 0.5m
Burkolat4 külső túlnyúlási szélessége = 0.6m
A jobb oldalra beillesztve:
A túlnyúlási szélesség értékei mindig pozitív szélességként vannak meghatározva.
A burkolatrétegek szélessége az alábbi módokon határozható meg:
- Annak megadásával, hogy a burkolat szélessége megegyezzen a közvetlenül felette található burkolatéval.
- Egy konkrét burkolatszélesség meghatározásával.
Egy belső és külső burkolatréteg-túlnyúlási szélesség megadásával, így a burkolatréteg szélessége a belső és külső eltolások közti távolság lesz.
Egy belső burkolatréteg-túlnyúlási szélesség és egy burkolatszélesség megadásával, így a külső burkolatréteget a program automatikusan kiszámítja.
Sáv és padka közötti eséstörés eltávolítására van szükség, ha túlemelés alkalmazása közben megváltozik a burkolat esése.
Művelet tervezési módban
Elrendezési módban ez az alkotóelem jeleníti meg a beviteli paraméterek által definiált kapcsolódásokat.
Pont-, kapcsolódás- és alakkódok
A következő táblázat azoknak az ilyen típusú alkotóelemeknek tartalmazza a pont-, kapcsolódás- és alakkódjait, amelyekhez van kód hozzárendelve. A táblázatban nem szerepelnek azok az alkotóelemek, amelyekhez nincsenek pont-, kapcsolódás- és alakkódok hozzárendelve.
| Pont / Kapcsolódás | Kódok | Leírás |
|---|---|---|
| P1 | FSSz | Forgalmi sáv széle pályafelületen |
| P1 | Tető | Tetőpont a pályafelületen (választható) |
| P2 | Sáv | Sáv külső éle a pályafelületen |
| P3 | FSSz_1.burk. | A forgalmi sáv éle az 1. burkolati szinten |
| P3 | Tető_1.burk. | Tetőpont az 1. burkolatrétegen (választható) |
| P4 | Sáv_1.burk. | Sáv külső éle az 1. burkolati szinten |
| P5 | FSSz_2.burk | A forgalmi sáv éle a 2. burkolati szinten |
| P5 | Tető_2.burk. | Tetőpont a Burkolat2 rétegen (választható) |
| P6 | Sáv_2.burk. | Sáv külső éle a Burkolat2 szinten |
| P7 | FSSz_Burkolat3 | A forgalmi sáv éle a Burkolat3 rétegen |
| P7 | Tető_Alap | Tetőpont a Burkolat3 rétegen (választható) |
| P8 | Sáv_Alap | Sáv külső éle az alaprétegen |
| P9 | FSSz_Alapalatt | A forgalmi sáv éle az ágyazati rétegen |
| P9 | Tető_Ágyazat | Tetőpont az ágyazati rétegen (választható) |
| P10 | Sáv_Ágyazat | Sáv külső éle az ágyazati rétegen |
| L1 | Felső, Burkolat | Pályafelület felülete |
| L2 | Burkolat1 | |
| L3 | Burkolat2 | |
| L4 | Bázis | Viszonyítási felület |
| L5 | Ágyazati réteg | Ágyazati felület |
| S1 | Burkolat1 | |
| S2 | Burkolat2 | |
| S3 | Bázis | |
| S4 | Ágyazati réteg |
Kódolási ábra
