Ez az alkotóelem elhelyezi a középvonalat definiáló felületeket egy opcionális New Jersey típusú korláttal.
A burkolat szerkezete az AutoCAD Civil 3D súgó „Burkolt szakaszok burkolatszerkezete” című témakörében ismertetett szabványokat követi.
Igazítás
A csatolási pont a középvonal közepén található a pályafelület felületén. Ez a komponens egyszerre megjelenik a bal és a jobb oldalon.
Beviteli paraméterek
Megjegyzés: Minden méret méterben vagy lábban van megadva, ha nincs feltüntetve más mértékegység. Az összes rézsű a távolság-magasság arányában van megadva (például 4 : 1), ha nincs „%” jellel ellátva.
|
Paraméter |
Leírás |
Típus |
Alapértelmezett |
|---|---|---|---|
|
Bal Lejtés |
Bal középvonali felület lejtése. |
Választási lista |
- 2% |
|
Jobb Lejtés |
A jobb középvonali felület lejtése. |
Választási lista |
- 2% |
|
Korlát felvétele |
Igaz esetén megjelenik a New Jersey típusú korlát. Hamis esetén nincs korlát. |
Választási lista |
Korlát felvétele |
|
Bal oldali szélesség |
Szélesség a középvonali tengelytől a középvonal bal széléig |
Numerikus, pozitív |
1.2 m 4.0 láb |
|
Jobb oldali szélesség |
Szélesség a középvonali tengelytől a középvonal jobb széléig |
Numerikus, pozitív |
1.2 m 4.0 láb |
|
Bal sáv - Túlemelés használata |
Meghatározza, hogy a bal oldali sávhoz túlemelési lejtést kell használni |
Választási lista:
|
Igen |
|
Alapértelmezett bal oldali esés |
A bal oldali sáv alapértelmezett esését határozza meg, ha nincs megadva a túlemelési lejtés. | Numerikus |
- 2% |
|
Jobb sáv - Túlemelés használata |
Meghatározza, hogy a jobb oldali sávhoz túlemelési lejtést kell használni. |
Választási lista:
|
Igen |
|
Alapértelmezett jobb oldali esés |
A jobb oldali sáv alapértelmezett esését határozza meg, ha nincs megadva a túlemelési lejtés. | Numerikus |
- 2% |
| Padka esésiránya | Meghatározza, hogy a padka a tetőtől távolodva, vagy a tető irányába lejtsen. |
Választási lista:
|
Tetőtől távolodva |
|
Burkolat1 mélysége |
Az 1. burkolatréteg vastagsága; nulla esetén kimarad |
Numerikus, pozitív |
0.025m 0.083 láb |
|
Burkolat2 mélysége |
A 2. burkolatréteg vastagsága; nulla esetén kimarad. |
Numerikus, pozitív |
0.025 m 0.083 láb |
|
Alapmélység |
Az alapréteg vastagsága |
Numerikus, pozitív |
0.100 m 0.333 láb |
|
Ágyazati réteg mélysége |
Ágyazati réteg vastagsága |
Numerikus, pozitív |
0.300 m 1.0 láb |
|

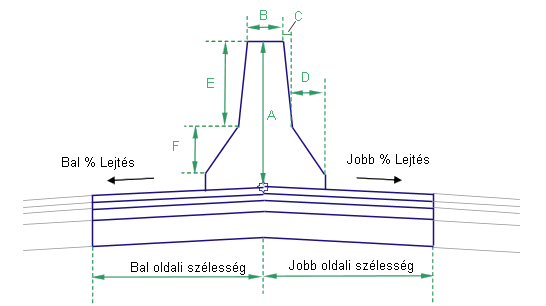

A méret (mm vagy hüvelyk) |
A korlát magassága a középvonal közepénél |
Numerikus, pozitív |
810 mm 32 hüvelyk |
|
B méret (mm vagy hüvelyk) |
Az ábra szerint |
Numerikus, pozitív |
232 9 hüvelyk |
|
C méret (mm vagy hüvelyk) |
Az ábra szerint |
Numerikus, pozitív |
59 mm 2 hüvelyk |
|
D méret (mm vagy hüvelyk) |
Az ábra szerint |
Numerikus, pozitív |
125 mm 5 hüvelyk |
|
E méret (mm vagy hüvelyk) |
Az ábra szerint |
Numerikus, pozitív |
557 mm 22 hüvelyk |
|
F méret (mm vagy hüvelyk) |
Az ábra szerint |
Numerikus, pozitív |
178 mm 7 hüvelyk |
Célparaméterek
Ez a szakasz az alkotóelem azon paramétereit sorolja fel, amelyek egy célobjektumhoz, például egy rajzban szereplő felület, nyomvonal vagy hossz-szelvény objektumhoz rendelhetők hozzá. További információkat a című témakörben találhat, a(z) AutoCAD Civil 3D felhasználói kézikönyvében.
|
Paraméter |
Leírás |
Állapot |
|---|---|---|
|
Bal oldali szélesség |
Ezzel felülbírálható a rögzített Bal oldali szélesség, és a középvonal bal széle egy eltolási nyomvonalhoz köthető. A következő objektumtípusokat lehet megadni az eltolás céljaként: nyomvonalak, vonalláncok, vezérlővonalak és földmérési alakzatok. |
Választható |
|
Jobb oldali szélesség |
Ezzel felülbírálható a rögzített Jobb oldali szélesség, és a középvonal jobb széle egy eltolási nyomvonalhoz köthető. A következő objektumtípusokat lehet megadni az eltolás céljaként: nyomvonalak, vonalláncok, vezérlővonalak és földmérési alakzatok. |
Választható |
Kimeneti paraméterek
|
Paraméter |
Leírás |
Típus |
|---|---|---|
|
Elforgatás tengelyének túlemelése |
Jelzi, hogy az alkotóelem támogatja-e a forgástengely számítását. A paraméter leírásának megtekintéséhez, a Tulajdonságok ablakban vigye az egérmutatót a paraméter fölé. További információt a Pálya hossz-szelvény igazítása túlemelés közben részben talál. |
Állandó (Leírás) |
|
Bal % Lejtés |
A középvonal bal oldalának %-os lejtése |
Numerikus |
|
Jobb % Lejtés |
A középvonal jobb oldalának %-os lejtése |
Numerikus |
Viselkedés
A burkolat szerkezeti kapcsolódásai a csatolási ponttól balra és jobbra kifelé kerülnek beillesztésre a megadott szélességgel és lejtéssel. Ha a Korlát felvételének értéke Igaz, akkor egy New Jersey típusú korlát kerül beillesztésre szimmetrikusan a középső tengelyvonalra. Ha a nyomvonalak célparaméterként vannak megadva a Bal és Jobb oldali szélességnél, akkor a szélességek a nyomvonal eltolásaihoz igazodnak az egyes szelvényekben.

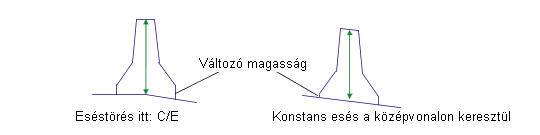

Ha a középvonal túlemelésben van egyetlen állandó eséssel a teljes középvonal hosszában, akkor a korlát teteje a középvonal eséséhez igazodik. Ellenkező esetben a korlát teteje vízszintes marad. A korlát magassága (A méret) minden esetben állandó marad a korlát tengelyvonalánál.
Elforgatás tengelyének túlemelése
Ez az alkotóelem csak olyan Úttípusokkal használható, amelyek Középvonal él Elforgatási módszerrel és Középvonal alak megtartása Középvonal kezeléssel rendelkeznek. Ha az alkotóelemet bármilyen más Elforgatási módszerrel vagy Torzított középvonal kezeléssel használja, akkor ugyanazt a végeredményt kapja, mint a Középvonal él Középvonal alak megtartással beállítások esetén.
Művelet tervezési módban
Elrendezési módban ez az alkotóelem jeleníti meg az összes burkolat kapcsolódást a szélességi és mélységi beviteli paraméterek felhasználásával, -2%-os lejtéssel. Ha a Korlát felvétele Igaz, akkor a korlát megjelenik a megadott kótákkal.
Pont-, kapcsolódás- és alakkódok
A következő táblázat azoknak az ilyen típusú alkotóelemeknek tartalmazza a pont-, kapcsolódás- és alakkódjait, amelyekhez van kód hozzárendelve. A táblázatban nem szerepelnek azok az alkotóelemek, amelyekhez nincsenek pont-, kapcsolódás- és alakkódok hozzárendelve.
|
Pont, kapcsolódás vagy alak |
Kód |
Leírás |
|---|---|---|
|
Minden korlátpont |
Korlát |
Minden pont a betonkorláton |
|
P1, P3 |
FSSz |
Sáv belső éle a pályafelületen |
|
P2 |
Tető |
Középvonaltető a pályafelületen |
|
P4, P6 |
FSSz_1.burk. |
Forgalmi sáv széle az 1. burkolaton |
|
P5 |
Tető_1.burk. |
Tető az 1. burkolaton |
|
P7, P9 |
FSSz_2.burk |
Forgalmi sáv széle a 2. burkolaton |
|
P8 |
Tető_2.burk. |
Tető a 2. burkolaton |
|
P10, P12 |
FSSz_Alap |
Forgalmi sáv széle az alapon |
|
P11 |
Tető_Alap |
Tető az alapon |
|
P13, P15 |
FSSz_Ágyazat |
Forgalmi sáv széle ágyazaton |
|
P14 |
Tető_Ágyazat |
Tető az ágyazati rétegen |
|
L1, L2 |
Felső, Burkolat |
|
|
L3, L4 |
Burkolat1 |
|
|
L5, L6 |
Burkolat2 |
|
|
L7, L8 |
Bázis |
|
|
L9, L10 |
Ágyazati réteg Alapszint |
|
|
Minden korlát kapcsolódás |
Korlát |
|
|
S1 |
Burkolat1 |
A pályafelület és az 1. burkolat közötti terület |
|
S2 |
Burkolat2 |
Az 1. burkolat és a 2. burkolat közötti terület |
|
S3 |
Bázis |
A 2. burkolat és az alap közötti terület |
|
S4 |
Ágyazati réteg |
Az alap és az ágyazati réteg közötti terület |
|
S5 |
Korlát |
A korlát által körülzárt alak. |

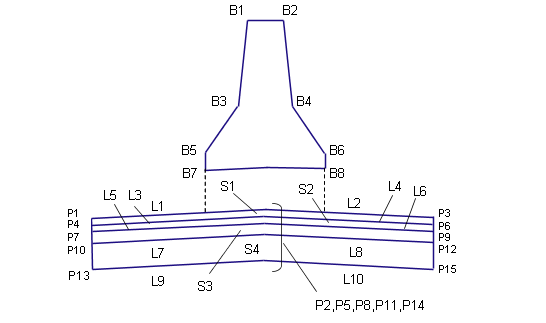

Kódolási ábra
