Ez az alkotóelem létrehoz egy sima fenekű árkot egyenlő oldalrézsűkkel és legfeljebb három réteg töltőanyaggal. Az árok szélességét egy felhasználó által megadott szélesség és a minimális csőtakarás határozza meg.
Igazítás
A kapcsolódási pont az árok közepén lévő célfelület mentén helyezkedik el.
Beviteli paraméterek
Megjegyzés: Minden méret méterben vagy lábban van megadva, ha nincs feltüntetve más mértékegység. Az összes rézsű a távolság-magasság arányában van megadva (például 4 : 1), ha nincs „%” jellel ellátva.
| Paraméter | Leírás | Típus | Alapértelmezett |
|---|---|---|---|
| Oldalrézsű | Az árok oldalrézsűinek X : 1 esése | Numerikus, pozitív | 3 : 1 |
| Ágyazat mélysége | Az ágyazatréteg mélysége | Numerikus, pozitív | 0.0 |
| Speciális háttöltés minimális fedőrétege | A legmagasabb külső cső átmérője feletti speciális háttöltés minimális mennyisége. | Numerikus, pozitív | 0.0 |
| Speciális háttöltés minimális mélysége | A legalacsonyabb cső alatti speciális háttöltés mélysége. A cső hosszát a program a cső külső átmérőjétől méri. | Numerikus, pozitív | 0.0 |
| Szélesség | Az árok aljának szélessége | Numerikus, pozitív |
2.0 m 6.0 láb |
| Csőhálózat 1 távolsága | A cső külső éle és az árok oldalrézsűje közötti távolság | Numerikus, pozitív | 0.0 |
| Csőhálózat 2 távolsága | A cső külső éle és az árok oldalrézsűje közötti távolság | Numerikus, pozitív | 0.0 |
Célparaméterek
Ez a szakasz az alkotóelem azon paramétereit sorolja fel, amelyek egy célobjektumhoz, például egy rajzban szereplő felület, nyomvonal vagy hossz-szelvény objektumhoz rendelhetők hozzá. További információt a alatt talál, a AutoCAD Civil 3D felhasználói útmutató súgójában.
| Paraméter | Leírás | Állapot |
|---|---|---|
| Meglévő felület | Meglévő terepfelület az oldalrézsűk kapcsolásához. A következő objektumtípusok használhatók célként ezen felület megadásához: felületek. | Szükséges |
| Csőhálózat 1 | A Csőhálózat 1 megadásához használható. A következő objektumtípusok használhatók célként ezen csőhálózat megadásához: csőhálózatok. | Szükséges |
| Csőhálózat 2 | A Csőhálózat 2 megadásához használható. A következő objektumtípusok használhatók célként ezen csőhálózat megadásához: csőhálózatok. | Választható |
Kimeneti paraméterek
Nincsenek.
Viselkedés
Az alkotóelem mindkét esetben meghatározza az árok aljának mélységét és szélességét a cső (vagy csövek) egy megadott csőhálózatban elfoglalt helye alapján. A Speciális háttöltés minimális fedőrétege a mintázott keresztszelvényen talált legmagasabb cső tengelyétől mért távolsággal határozható meg. A Speciális háttöltés minimális mélysége a mintakeresztszelvényen talált legalacsonyabb cső alsó külső átmérőjétől mért távolsággal határozható meg.

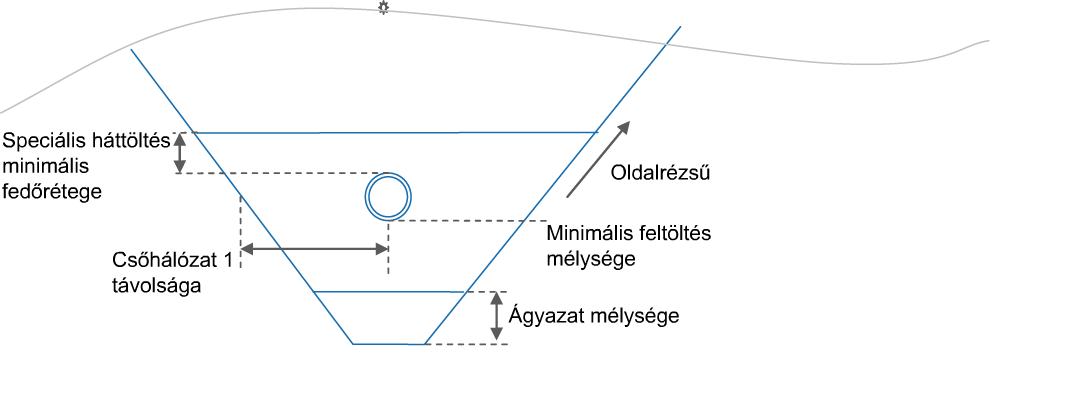

1. eset: Egyetlen kiválasztott csőhálózat
Ha csak a Csőhálózat 1 van kiválasztva, az alkotóelem a vezérlő kiindulási vonaltól balra és jobbra mért 3 láb (1 m) távolságra keresi a cső középvonalát a mintakeresztszelvényen. Alkalmazza a Csőhálózat 1 eltolási értéket mindkét oldalra az árokszélesség vagy a minimális szélesség (amelyik nagyobb) meghatározásához. A cső külső falától számított távolság látható az ábrán. Az árok alja a külső cső átmérőjével, a Speciális háttöltés minimális mélységével, valamint az ágyazat mélységével határozható meg.

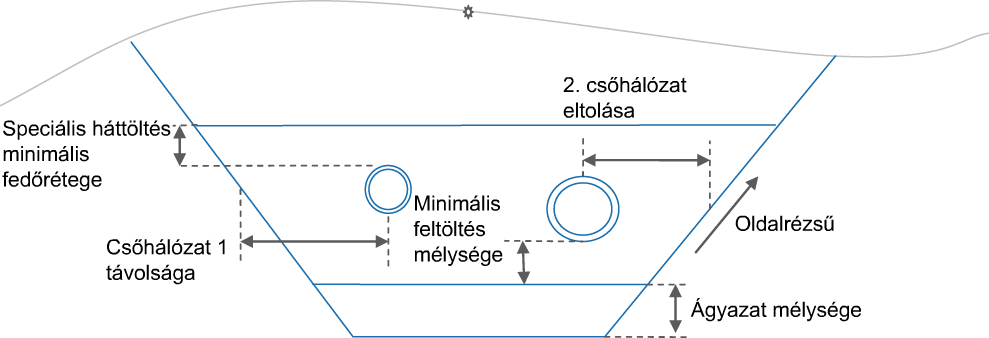

2. eset: Két kiválasztott csőhálózat
Két kiválasztott csőhálózat esetén alapértelmezés szerint a Csőhálózat 1 van a kiindulási vonal bal oldalán. A Csőhálózat 2 alapértelmezés szerint a nyomvonal jobb oldalán van. A Speciális háttöltés minimális mélységének anyagmélységét a magasabb külső átmérővel rendelkező cső és a Speciális háttöltés minimális fedőrétegének mélysége határozza meg. Az árok aljának mélységét az alacsonyabb külső átmérővel rendelkező cső, a Speciális háttöltés minimális mélysége és az ágyazat mélysége határozza meg.
Művelet tervezési módban
Elrendezési módban ez az alkotóelem egy, az előző ábrán látható árkot rajzol.
Pont-, kapcsolódás- és alakkódok
A következő táblázat azoknak az ilyen típusú alkotóelemeknek tartalmazza a pont-, kapcsolódás- és alakkódjait, amelyekhez van kód hozzárendelve. A táblázatban nem szerepelnek azok az alkotóelemek, amelyekhez nincsenek pont-, kapcsolódás- és alakkódok hozzárendelve.
| Pont / Kapcsolódás | Kódok | Leírás |
|---|---|---|
| P1, P2 | Árok_Alja | |
| P3, P4 | Árok_Körömvonal | |
| P5, P6 | Árok_Alapozás | |
| P7, P8 | Árok_Feltöltés | |
| L1 - L7 | Árok alapszintje | |
| L8 | Árok_Feltöltés | |
| L9 | Árok_Alapozás | |
| S1 | Árok_Alapozás | |
| S2 | Árok_Feltöltés |

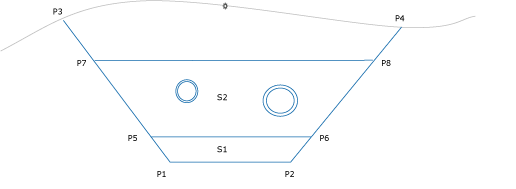

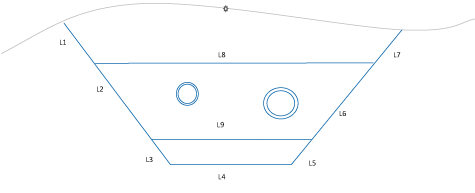

Kódolási ábra
