KörömvonalMedence

Ez az alkotóelem kapcsolódásokat illeszt be, és bevágás esetén egy medencét és egy körömvonal lejtést, illetve töltés esetén medencét, padkát és töltésrézsűt hoz létre.

A végső körömvonal kapcsolódás elhagyható azokban az esetekben, ahol a nyomtervmodellt nem kell befejezni. Ezzel például megtehető az, hogy az egymás melletti rézsű felületek a még nem befejezett út sarokpontjaihoz kapcsolódjanak.

Tetszőleges anyagokat is megadhat a körömvonalakhoz és más kapcsolódásokhoz (Minden kapcsolódás, Körömvonal kapcsolódások, Csak kapcsolódások kitöltése és Semmi).

Igazítás

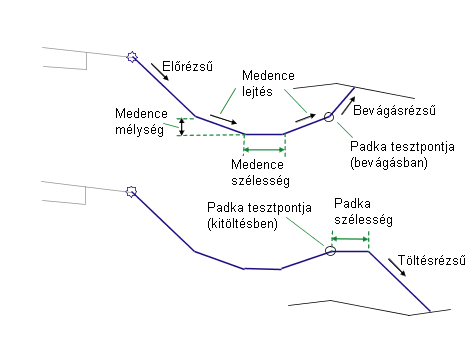

A csatolási pont a medence előrézsű belső élén található. Ez a komponens a bal és a jobb oldalhoz is csatolható.

Beviteli paraméterek

Megjegyzés: Minden méret méterben vagy lábban van megadva, ha nincs feltüntetve más mértékegység. Az összes rézsű a távolság-magasság arányában van megadva (például 4 : 1), ha nincs „%” jellel ellátva.

Paraméter	Leírás	Típus	Alapértelmezett
Oldal	Megadja, hogy melyik oldalra kerüljön az alkotóelem	Bal / Jobb	Jobb
Körömvonal csatolás	Felhasználja vagy kihagyja a Körömvonal csatolást.	Felhasználás / Kihagyás	Felhasználás
Előrézsű lejtés	A lejtés a medence előrézsű kapcsolódáshoz	Numerikus, pozitív	3 ( : 1)
Előrézsű szélesség	Az előrézsű szélessége	Numerikus, pozitív	1.2 m 4.0 láb
Medence mélység	A medence aljának mélysége az előrézsű-kapcsolódás aljától	Numerikus, pozitív	0.0
Medence lejtés	A medence oldalainak lejtése	Numerikus, pozitív	4 ( : 1)
Medence szélesség	A medence szélessége	Numerikus, pozitív	1.8 m 6.0 láb
Padka szélesség	A töltési feltételekben használt padka szélessége	Numerikus, pozitív	1.8 m 6.0 láb
Bevágásrézsű	A körömvonal-kapcsolódás lejtése a bevágási feltételekben	Numerikus, pozitív	3 ( : 1)
Töltésrézsű	A körömvonal-kapcsolódás lejtése a töltési feltételekben	Numerikus, pozitív	3 ( : 1)
Kerekítési beállítás	Megadja, hogy a körömvonal kapcsolódása kerekítve legyen-e az illeszkedési pontban	Karakterlánc	Nincs
Kerekítés alapja	Megadja a kerekítéshez használandó paramétert	Karakterlánc	Hossz
Kerekítési paraméter	Megadja a hossz vagy sugár értékét	Numerikus, pozitív	1500 láb
Kerekítés felbontása	Megadja a kerekítési csatolások közbülső pontjainak számát (legfeljebb 10 csatolás)	Numerikus, pozitív	6
Bevonóanyag elhelyezése	Tetszőleges bevonóanyag elhelyezését adhatja meg körömvonal kapcsolódás mentén. Választhat a Minden kapcsolódás, a Körömvonal kapcsolódások, a Csak kapcsolódások kitöltése és a Semmi opciók közül.	Karakterlánc	Nincs
1. lejtés határ	Megadja azt a lejtéshatárt, ameddig a hozzárendelt bevonóanyag elhelyezhető.	Rézsű	1 : 1
1. anyag vastagsága	Megadja a bevonóanyag vastagságát. Ezt a vastagságot a program a kapcsolódásra merőlegesen méri.	Numerikus, pozitív	12 hüvelyk
1. anyag neve	Megadja a kapcsolódások mentén alkalmazott, bevonáshoz használt anyag nevét.	Karakterlánc	Kőszórás
2. lejtés határ	Megadja azt a lejtéshatárt, ameddig a hozzárendelt bevonóanyag elhelyezhető.	Rézsű	2 : 1
2. anyag vastagsága	Megadja a bevonóanyag vastagságát. Ezt a vastagságot a program a kapcsolódásra merőlegesen méri.	Numerikus, pozitív	6 hüvelyk
2. anyag neve	Megadja a kapcsolódások mentén alkalmazott, bevonáshoz használt anyag nevét.	Karakterlánc	Kőszórás
3. lejtés határ	Megadja azt a lejtéshatárt, ameddig a hozzárendelt bevonóanyag elhelyezhető.	Rézsű	4 : 1
3. anyag vastagsága	Megadja a bevonóanyag vastagságát. Ezt a vastagságot a program a kapcsolódásra merőlegesen méri.	Numerikus, pozitív	4 hüvelyk
3. anyag neve	Megadja a kapcsolódások mentén alkalmazott, bevonáshoz használt anyag nevét.	Karakterlánc	Elvetett fű

Célparaméterek

Ez a szakasz az alkotóelemben található olyan paramétereket sorolja fel, amelyek egy vagy több célobjektumhoz rendelhetők hozzá. További információért lásd a című részt a(z) AutoCAD Civil 3D felhasználói útmutató súgójában.

Paraméter	Leírás	Állapot
Medence magassága	Ezzel felülbírálható a rögzített medencemélység, és a medence magassága egy hossz-szelvényhez (vagy más objektumtípushoz) köthető. A szintmagasság megadása a következő objektumtípusok esetében lehetséges: hossz-szelvények, 3D vonalláncok, vezérlővonalak és földmérési alakzatok.	Választható
Körömvonal felület	A körömvonal felület neve. Felület megadásának céljaként a következő objektumtípusok használhatók: felületek.	Szükséges

Kimeneti paraméterek

Nincsenek.

Viselkedés

Ez az alkotóelem létrehozza a medence előrézsű kapcsolódásait, létrehozza a medencét. Ha egy profil van megadva, akkor az előrézsű szélessége változik, hogy igazodjon a medence profiljához, a medence mélysége pedig állandó marad. Ha a medence tesztpontja kivágásban van, akkor a körömvonalat a program a megadott bevágásrézsűnél a célfelületen számítja ki. Ha töltésről van szó, akkor a padka teteje kapcsolódás kerül hozzáadásra, és a körömvonal a célfelületen kerül kiszámításra a megadott töltésrézsűnél. A körömvonal-kapcsolódás nem kerül beszúrásra, ha a Körömvonal-kapcsolódás kihagyása beállításnál az Igaz érték van érvényben. Ha a padka teteje kapcsolódás metszi a célfelületet, akkor a szakasz a metszésnél véget ér.

Csakúgy mint más körömvonal alkotóelemek, ez az alkotóelem is tetszőlegesen teszi lehetővé bevonóanyagot hozzáadását. Három lejtéstartományt adhat meg. Az első anyagtípus akkor kerül alkalmazásra, ha a kapcsolódások lejtése a megadott lejtés érték alatt van. Az esés 1-től az esés 2-ig a második anyagtípus kerül alkalmazásra. Hasonlóképpen, ha a kapcsolódások lejtése a második és harmadik érték közé esik, akkor a harmadik anyag kerül alkalmazásra. Ha a kapcsolódások lejtői a harmadik lejtőhatárnál kisebbek, semmilyen anyag nem kerül alkalmazásra.

Ha egy alkotóelemhez bevonóanyagot ad, a körömvonal-kapcsolódásokhoz párhuzamos, adott vastagságú kapcsolódásokat ad a program. A program a vastagsági paramétert (például 1. anyag vastagsága) a kapcsolódásra merőlegesen méri. Az alsó szintű kapcsolódások Alapszint, a körömvonal-kapcsolódások pedig Felső kóddal vannak ellátva. Az ezen anyagok által határolt alakok az anyag nevének kódjával vannak ellátva.

Megjegyzés:

Az AutoCAD Civil 3D 2010 program és a korábbi verziók az Anyagvastagság paramétert függőlegesen mérték. Az AutoCAD Civil 3D 2011 és a későbbi verziók ezt a paramétert a kapcsolódásra merőlegesen mérik. Így tehát, ha megnyit egy olyan rajzot az AutoCAD Civil 3D 2011 programban vagy valamely későbbi verzióban, amely tartalmaz az AutoCAD Civil 3D 2010 programban vagy valamely korábbi verziójában létrehozott ilyen alkotóelemet, és újraépíti a nyomterve(ke)t, akkor a program módosítja ezt a paramétert, hogy az az új viselkedésnek feleljen meg. Minden olyan térfogatjelentés is frissítésre kerül, amely használja ezt az alkotóelemet, hogy az új viselkedésnek feleljen meg.

Művelet tervezési módban

Elrendezési módban ez az alkotóelem megrajzolja az előrézsűt, a medence oldalrézsűt és a medence alját a megadott beviteli paraméterek értékei alapján. A bevágási és töltési feltételek kapcsolódása is szaggatott vonallal jelenik meg, a körömvonal-kapcsolódás 3 méter vagy 10 láb szélességben nyúlik kifelé a megadott lejtéssel. A körömvonal-kapcsolódás kifelé mutató nyílfejben végződik.

Pont-, kapcsolódás- és alakkódok

A következő táblázat azoknak az ilyen típusú alkotóelemeknek tartalmazza a pont-, kapcsolódás- és alakkódjait, amelyekhez van kód hozzárendelve. A táblázatban nem szerepelnek azok az alkotóelemek, amelyekhez nincsenek pont-, kapcsolódás- és alakkódok hozzárendelve.

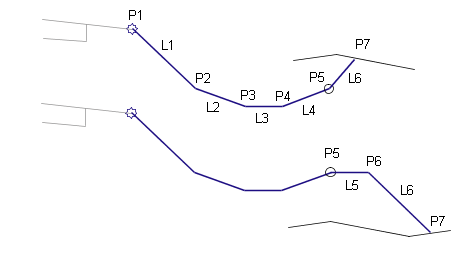

Pont, kapcsolódás vagy alak	Kód	Leírás
P3	Árok_Be	Medence belső alja
P4	Árok_Ki	Medence külső alja
P5	Töréspont Töréspont_Bevágás	Bevágási feltétel sarokpontja
P6	Töréspont Töréspont_Töltés	Töltési feltétel sarokpontja
P7	Körömvonal Körömvonal_Bevágás vagy Körömvonal_Töltés	Körömvonal pont a bevágási vagy töltési feltételnél
Minden kapcsolódás	Tető Alapszint
L6	Tető Alapszint Körömvonal Körömvonal_bevágás	Körömvonal-kapcsolódás a bevágási keresztszelvényhez
L6	Tető Alapszint Körömvonal Körömvonal_Töltés	Körömvonal-kapcsolódás töltött keresztszelvénynél
