EltolásÉsEsésKapcsolása

Ez egy általános célú alkotóelem, amely összeköt egy kapcsolódást a csatolási ponttal a megadott eltolással, megadott lejtéssel.

A nyomvonal helyettesíthető egy eltolással, a hossz-szelvény pedig a lejtéssel.

Igazítás

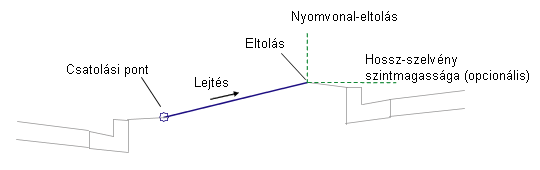

A csatolási pont a kapcsolódás elején található. A kapcsolódás irányát a megadott eltolás és lejtés helye határozza meg.

Beviteli paraméterek

Megjegyzés: Minden méret méterben vagy lábban van megadva, ha nincs feltüntetve más mértékegység. Az összes rézsű a távolság-magasság arányában van megadva (például 4 : 1), ha nincs „%” jellel ellátva.

Paraméter	Leírás	Típus	Alapértelmezett
Eltolás a kiindulási vonaltól	A kapcsolódás végének +/- eltolása. Ha pozitív értéket ad ennek a paraméternek, az egy alkotóelemet illeszt a nyomterv vagy a vezérlő kiindulási vonal jobb oldalára. Ha negatív értéket ad meg, akkor a program bal oldalra illeszti be. További információt az AutoCAD Civil 3D Felhasználói útmutató súgójának Nyomtervek részében, az „Alkotóelemek beillesztése nyomterv jobb és bal oldalára” fejezetben talál.	Numerikus	10.0 m 33.0 láb
Túlemelés lejtésének használata	A túlemelés lejtését határozza meg	Választási lista	Nem
Esésirány	Meghatározza, hogy a kapcsolódás a tetőtől távolodva, vagy a tető irányába lejtsen.	Választási lista	Tetőtől távolodva
Esés	A kapcsolódás %-os lejtése. A negatív lejtések lefelé mutatnak a beillesztés irányába.	Numerikus, esés/lejtés	2 (%), (vagy 2:1)
Pontkódok	A kapcsolódás külső éléhez társítandó felületi kódok listája	Vesszővel tagolt karakterlánc	P2
Kapcsolódási kódok	A kapcsolódáshoz társítandó kódok listája	Vesszővel tagolt karakterlánc	Felső, alapszint
Kapcsolódás kihagyása	Ez a paraméter hozzáadja vagy eltávolítja a felület kapcsolódását.	Igen/Nem	Nem
Túlemelés használata	A padkához tartozó túlemelés esésének használatát határozza meg.	Választási lista: a) Külső padka esése, b) Belső padka esése, c) Külső sáv, d) Belső sáv, e) Nincs	Nincs

Célparaméterek

Ez a szakasz az alkotóelem azon paramétereit sorolja fel, amelyek egy célobjektumhoz, például egy rajzban szereplő felület, nyomvonal vagy hossz-szelvény objektumhoz rendelhetők hozzá. További információért lásd a című részt a(z) AutoCAD Civil 3D felhasználói útmutató súgójában.

Paraméter	Leírás	Állapot
Eltolás	Ezzel felülbírálható a rögzített Eltolás, és a kapcsolódás vége egy eltolási nyomvonalhoz köthető. A következő objektumtípusokat lehet megadni az eltolás céljaként: nyomvonalak, vonalláncok, vezérlővonalak és földmérési alakzatok.	Választható
Esés	Ezzel felülbírálható a rögzített Lejtés, és a kapcsolódás vége egy eltolási nyomvonalhoz köthető. A szintmagasság megadása a következő objektumtípusok esetében hajtható végre: hossz-szelvények, 3D vonalláncok, vezérlővonalak és földmérési alakzatok.	Választható

Kimeneti paraméterek

Paraméter	Leírás	Típus
Kezdő távolság	A kapcsolódás elejének +/- eltolása	Numerikus
Kezdőmagasság	Szintmagasság a kapcsolódás elején	Numerikus
Vég eltolás	A kapcsolódás végének +/- eltolása	Numerikus
Zárómagasság	Szintmagasság a kapcsolódás végén	Numerikus

Viselkedés

A program hozzáad egy kapcsolódást a csatolási ponttól a megadott eltolásig a megadott lejtéssel.

Ez az alkotóelem tartalmaz egy opcionális beviteli paramétert Túlemelés lejtésének használata névvel, amely lehetővé teszi a padkához tartozó túlemelés esésének használatát. Ezt a paramétert a következőképpen lehet beállítani: a) Külső padka esése, b) Belső padka esése, c) Külső sáv, d) Belső sáv, e) Nincs. Az alapértelmezett beállítás: Nincs.

Ha a beviteli eltolás értéke egy negatív szám és a túlemelés esése meg van adva (a Túlemelés lejtésének használata nem Nincs-re van állítva), a bal oldali sáv vagy padka értékei kerülnek felhasználásra. Ha pozitív eltolás van megadva, a jobb oldali túlemelés értékei kerülnek felhasználásra.

Művelet tervezési módban

Elrendezési módban ez az alkotóelem jeleníti meg a megadott eltolásból és lejtési paraméterekből kiszámított kapcsolódást.

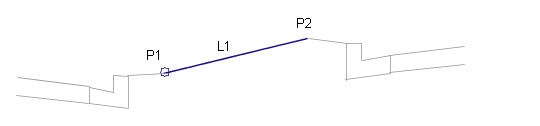

Pont-, kapcsolódás- és alakkódok

Nincsenek.
