VárosiJárda

Ez az alkotóelem egy betonjárda kapcsolódásait illeszti be belső és külső füves résszel.

Igazítás

A csatolási pont a belső sugárút belső élén található. A VárosiJárda alkotóelem általában a burkolat élének szegélyhátához kapcsolódik.

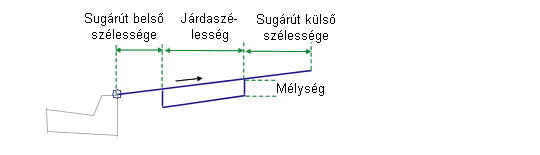

Beviteli paraméterek

Megjegyzés: Minden méret méterben vagy lábban van megadva, ha nincs feltüntetve más mértékegység. Az összes rézsű a távolság-magasság arányában van megadva (például 4 : 1), ha nincs „%” jellel ellátva.

Paraméter	Leírás	Típus	Alapértelmezett
Oldal	Megadja, hogy az alkotóelemet a csatolási pont jobb vagy bal oldalára illessze be.	Bal/Jobb	Jobb
Sugárút belső szélessége	A belső füves út szélessége	Numerikus, pozitív	0.0
Járdaszélesség	A betonjárda szélessége	Numerikus, pozitív, nem nulla	1.5 m 5.0 láb
Sugárút külső szélessége	A külső füves út szélessége	Numerikus, pozitív	0.0
%Lejtés	A járda és a fűsávok %-os lejtése. A pozitív esések felfelé irányulnak a csatolási ponttól.	Numerikus	2 (%)
Mélység	A járda betonrészének mélysége	Numerikus, pozitív	0.100 m 0.333 láb

Viselkedés

A belső gyepsáv, járda és külső füves rész kapcsolódása a csatolási ponttól kifelé kerül beillesztésre a megadott lejtéssel. A fűsávok elhagyhatók, ha nulla szélességet ad meg.

Eltolási nyomvonalak hozzárendelésével igény szerint különböző elemszélességeket érhet el. Akár a járda oldalesése is meghatározható egy eltolási hossz-szelvényhez rendeléssel.

Célparaméterek

Ez a szakasz az alkotóelem azon paramétereit sorolja fel, amelyek egy célobjektumhoz, például egy rajzban szereplő felület, nyomvonal vagy hossz-szelvény objektumhoz rendelhetők hozzá. További információt a alatt talál, a AutoCAD Civil 3D felhasználói útmutató súgójában.

Paraméter	Hozzárendelés típusa	Állapot
Sugárút belső szélessége	Ezzel felülbírálható a rögzített Sugárút belső szélessége, és a járda belső éle egy eltolási nyomvonalhoz köthető. A következő objektumtípusokat lehet megadni az eltolás céljaként: nyomvonalak, vonalláncok, vezérlővonalak és földmérési alakzatok.	Választható
Járdaszélesség	Használható rögzített Járda szélessége érték felülírásához, és a járda külső élének egy eltolási nyomvonalhoz történő csatolásához. A következő objektumtípusokat lehet megadni az eltolás céljaként: nyomvonalak, vonalláncok, vezérlővonalak és földmérési alakzatok.	Választható
Sugárút külső szélessége	Használható a rögzített Sugárút külső szélessége érték eltolási nyomvonallal történő felülírásához. A következő objektumtípusokat lehet megadni az eltolás céljaként: nyomvonalak, vonalláncok, vezérlővonalak és földmérési alakzatok.	Választható

Kimeneti paraméterek

Nincsenek.

Művelet tervezési módban

Elrendezési módban ez az alkotóelem megjeleníti az utakat és járdákat a megadott beviteli paraméterértékek alapján.

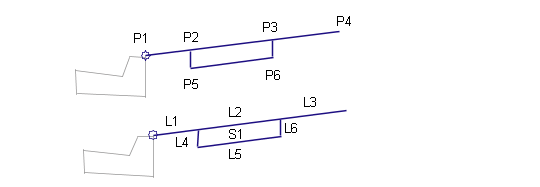

Pont-, kapcsolódás- és alakkódok

Pont / Kapcsolódás	Kód	Leírás
P2	Járda_Be	A járda belső széle a pályafelületen
P3	Járda_Ki	A járda külső széle a pályafelületen
L1	Tető Gyep Alapszint
L2	Tető Járda
L3	Tető Gyep Alapszint
L4 – L6	Járda Alapszint
S1	Járda	Járda betonterülete
