Ez az alkotóelem egy burkolt padkát illeszt be a burkolattal és az ágyazati rétegekkel, melyek egy függőleges kapcsolódásban végződnek.
Igazítás
A csatolási pont a burkolt padka belső élén található, amely általában a forgalmi sáv külső élén található.

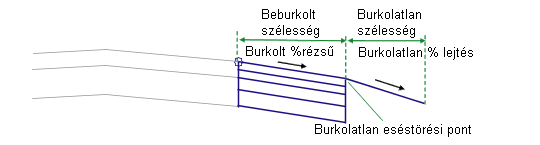

Beviteli paraméterek
Megjegyzés: Minden méret méterben vagy lábban van megadva, ha nincs feltüntetve más mértékegység. Az összes rézsű a távolság-magasság arányában van megadva (például 4 : 1), ha nincs „%” jellel ellátva.
|
Paraméter |
Leírás |
Típus |
Alapértelmezett |
|---|---|---|---|
|
Oldal |
Megadja, hogy az alkotóelemet a csatolási pont jobb vagy bal oldalára illessze be. |
Bal/Jobb |
Jobb |
|
Beburkolt szélesség |
Szélesség a csatolási ponttól a burkolt padka széléig |
Numerikus |
2.4 m 8.0 láb |
|
Túlemelés lejtésének használata |
Megadja, hogy a program a padka burkolt részéhez a fő nyomvonalon meghatározott túlemelési jellemzőkből származó túlemelést használja. |
Választási lista:
|
Nem |
| Padka esésiránya |
Meghatározza, hogy a padka a tetőtől távolodva, vagy a tető irányába lejtsen. |
Választási lista:
|
Tetőtől távolodva |
|
Burkolt rész alapértelmezett esése |
A burkolt padka alapértelmezett lejtése, ha nincs meghatározva túlemelés. |
Numerikus, Esés |
-6.000% |
|
Burkolatlan kapcsolódás kezelése |
Azt határozza meg, hogy a padka burkolatlan rész beillesztésre kerül-e, és ha igen, akkor mikor. Az értéknek az alábbiak egyikének kell lennie: Kód: Kezelés 1: Mindig használt 2: Csak akkor használatos, ha a padka bevágásban van 3: Csak akkor használatos, ha a padka bevágásban van, vagy töltésben a túlemelés magas oldalán. |
Numerikus, 1 - 3 |
1 |
|
Burkolatlan szélesség |
A padka burkolatlan részének szélessége. Állítsa nullára a burkolatlan kapcsolódás elhagyásához. |
Numerikus, pozitív |
1.8 m 6.0 láb |
|
Burkolatlan % lejtés |
A burkolatlan padkafelület %-os lejtése |
Numerikus, pozitív |
-6 (%) |
|
Burkolatlan maximális ráforgatás |
Maximális eséstörés a burkolt és burkolatlan részek %-os lejtései között a túlemelés magas oldalán |
Numerikus, pozitív |
8 (%) |
|
Burkolat1 mélysége |
Pályafelület és az 1. burkolat közötti mélység (nulla a kihagyáshoz) |
Numerikus, nem negatív |
0.025m 0.083 láb |
|
Burkolat2 mélysége |
Az 1. burkolat és a 2. burkolat közötti mélység (nulla a kihagyáshoz) |
Numerikus, nem negatív |
0.025 m 0.083 láb |
|
Alapmélység |
A 2. burkolat és az alap közötti mélység (nulla a kihagyáshoz) |
Numerikus, nem negatív |
0.100 m 0.333 láb |
|
Ágyazati réteg mélysége |
Az alap és az ágyazati réteg közötti mélység (nulla a kihagyáshoz) |
Numerikus, nem negatív |
0.300 m 1.0 láb |
Célparaméterek
Ez a szakasz az alkotóelem azon paramétereit sorolja fel, amelyek egy célobjektumhoz, például egy rajzban szereplő felület, nyomvonal vagy hossz-szelvény objektumhoz rendelhetők hozzá. További információért lásd a című részt a(z) AutoCAD Civil 3D felhasználói útmutató súgójában.
|
Paraméter |
Hozzárendelés típusa |
Állapot |
|---|---|---|
|
Beburkolt szélesség |
Ezzel felülbírálható a rögzített Burkolat szélessége, és a padka éle egy eltolási nyomvonalhoz köthető. A következő objektumtípusokat lehet megadni az eltolás céljaként: nyomvonalak, vonalláncok, vezérlővonalak és földmérési alakzatok. |
Választható |
|
Körömvonal felület |
Ez alapján állapítható meg, hogy a burkolt padka külső éle bevágásban vagy töltésben van-e. Nincs szükség erre a paraméterre, ha a Burkolatlan kapcsolódás kezelésének értéke 1. A művelet csak a következő objektumtípusokon hajtható végre: felületek. |
Feltételes; akkor szükséges, ha a Burkolatlan kapcsolat kezelése 2 vagy 3. |
Kimeneti paraméterek
| Paraméter | Leírás | Típus |
|---|---|---|
|
Padka szélessége |
Burkolt padka szélessége |
Numerikus |
| Padka esése |
Burkolt padka esése |
Numerikus |
Viselkedés
A padka felülete, 1. burkolat, 2. burkolat, alap és ágyazati réteg kapcsolódásai a megadott Burkolt szélesség, Burkolt felület %-os lejtése és anyagmélység használatával kerülnek beillesztésre. Ha a Burkolatlan kapcsolódás kezelése 1, akkor a burkolatlan padka kapcsolódás kerül beillesztésre minden feltétel esetén. Ha a Kezelési kód 2, akkor a burkolt padka külső éle alapján állapítja meg, hogy bevágásról vagy töltésről van-e szó; a burkolatlan padka kapcsolódás csak bevágás esetén kerül beillesztésre. A 3-as kezelési kód a burkolatlan kapcsolódást használja bevágásnál, illetve amikor a burkolt padka kapcsolódása pozitív %-os lejtéssel rendelkezik. A burkolatlan pályafelület kapcsolódása a megadott Burkolatlan % lejtéssel kerül beillesztésre feltéve, hogy a Burkolt % lejtés és a Burkolatlan % lejtés közötti különbség nem haladja meg a Burkolatlan maximális ráforgatás értékét. Ebben az esetben a burkolatlan kapcsolódás lejtése úgy igazodik, hogy tartsa a különbséget a megadott ráforgatással.
Művelet tervezési módban
Elrendezési módban ez az alkotóelem megjeleníti egy normál tetős út padkájának kapcsolódásait a megadott beviteli paraméterek alapján. Ha egy numerikus érték van megadva a Burkolt felület %-os esésénél, akkor a padka burkolt része ez alapján az érték alapján kerül kiszámításra. Ellenkező esetben a -6 %-os alapértelmezett érték használatos.
Pont-, kapcsolódás- és alakkódok
A következő táblázat azoknak az ilyen típusú alkotóelemeknek tartalmazza a pont-, kapcsolódás- és alakkódjait, amelyekhez van kód hozzárendelve. A táblázatban nem szerepelnek azok az alkotóelemek, amelyekhez nincsenek pont-, kapcsolódás- és alakkódok hozzárendelve.
|
Pont, kapcsolódás vagy alak |
Kód |
Leírás |
|---|---|---|
|
P2 |
BPSZ |
Burkolt padka széle |
|
P3 |
PSz_burkolatlan |
Burkolatlan padka éle |
|
P5 |
BPSz_1.burk. |
A burkolt padka széle az 1. burkolaton |
|
P7 |
BPSz_2.burk. |
A burkolt padka széle a 2. burkolaton |
|
P9 |
BPSz Alap |
A burkolt padka széle az alapon |
|
P11 |
BPSz_Ágyazat |
A burkolt padka széle az ágyazaton |
|
L1 |
Felül, Burkolat |
Burkolt pályafelület |
|
L2 |
Felül, Alapszint |
Burkolatlan pályafelület |
|
L3 |
Burkolat1 |
|
|
L4 |
Burkolat2 |
|
|
L5 |
Bázis |
|
|
L6 |
Ágyazat, Alapszint |
|
|
L7 – L10 |
Alapszint |
|
|
S1 |
Burkolat1 |
|
|
S2 |
Burkolat2 |
|
|
S3 |
Bázis |
|
|
S4 |
Ágyazati réteg |

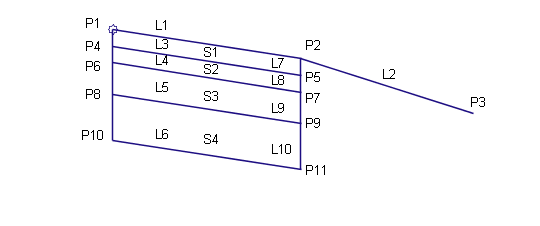

Kódolási ábra
