Ez az alkotóelem beilleszt egy körömvonal-kapcsolódást a csatolási ponttól a kiindulási vonaltól megadott eltolásig.
Tetszőleges anyagokat is megadhat a körömvonalakhoz és más kapcsolódásokhoz (Minden kapcsolódás, Körömvonal kapcsolódások, Csak kapcsolódások kitöltése és Semmi).
Igazítás
A csatolási pont a körömvonal kapcsolódás belső élén található.
Beviteli paraméterek
Megjegyzés: Minden méret méterben vagy lábban van megadva, ha nincs feltüntetve más mértékegység.
|
Paraméter |
Leírás |
Típus |
Alapértelmezett |
|---|---|---|---|
|
Körömvonal eltolás a kiindulási vonaltól |
A körömvonalpont +/- eltolása a kiindulási vonaltól. Ha pozitív értéket ad ennek a paraméternek, az egy alkotóelemet illeszt a nyomterv vagy a vezérlő kiindulási vonal jobb oldalára. Ha negatív értéket ad meg, akkor a program bal oldalra illeszti be. További információt az AutoCAD Civil 3D Felhasználói útmutató súgójának Nyomtervek részében, az „Alkotóelemek beillesztése nyomterv jobb és bal oldalára” fejezetben talál. |
Numerikus |
3.0 m 10.0 láb |
|
Kerekítési beállítás |
Megadja, hogy a körömvonal kapcsolódása kerekítve legyen-e az illeszkedési pontban |
Karakterlánc |
Nincs |
|
Kerekítés alapja |
Megadja a kerekítéshez használandó paramétert |
Karakterlánc |
Hossz |
|
Kerekítési paraméter |
Megadja a hossz vagy sugár értékét |
Numerikus, pozitív |
1500 láb |
|
Kerekítés felbontása |
Megadja a kerekítési csatolások közbülső pontjainak számát (legfeljebb 10 csatolás) |
Numerikus, pozitív |
6 |
|
Bevonóanyag elhelyezése |
Tetszőleges bevonóanyag elhelyezését adhatja meg körömvonal kapcsolódás mentén. Választhat a Minden kapcsolódás, a Körömvonal kapcsolódások, a Csak kapcsolódások kitöltése és a Semmi opciók közül. |
Karakterlánc |
Nincs |
|
1. lejtés határ |
Megadja azt a lejtéshatárt, ameddig a hozzárendelt bevonóanyag elhelyezhető. |
Rézsű |
1 : 1 |
|
1. anyag vastagsága |
Megadja a bevonóanyag vastagságát. Ezt a vastagságot a program a kapcsolódásra merőlegesen méri. |
Numerikus, pozitív |
12 hüvelyk |
|
1. anyag neve |
Megadja a kapcsolódások mentén alkalmazott, bevonáshoz használt anyag nevét. |
Karakterlánc |
Kőszórás |
|
2. lejtés határ |
Megadja azt a lejtéshatárt, ameddig a hozzárendelt bevonóanyag elhelyezhető. |
Rézsű |
2 : 1 |
|
2. anyag vastagsága |
Megadja a bevonóanyag vastagságát. Ezt a vastagságot a program a kapcsolódásra merőlegesen méri. |
Numerikus, pozitív |
6 hüvelyk |
|
2. anyag neve |
Megadja a kapcsolódások mentén alkalmazott, bevonáshoz használt anyag nevét. |
Karakterlánc |
Kőszórás |
|
3. lejtés határ |
Megadja azt a lejtéshatárt, ameddig a hozzárendelt bevonóanyag elhelyezhető. |
Rézsű |
4 : 1 |
|
3. anyag vastagsága |
Megadja a bevonóanyag vastagságát. Ezt a vastagságot a program a kapcsolódásra merőlegesen méri. |
Numerikus, pozitív |
4 hüvelyk |
|
3. anyag neve |
Megadja a kapcsolódások mentén alkalmazott, bevonáshoz használt anyag nevét. |
Karakterlánc |
Elvetett fű |
Célparaméterek
Ez a szakasz az alkotóelemben található olyan paramétereket sorolja fel, amelyek egy vagy több célobjektumhoz rendelhetők hozzá. További információt a alatt talál, a AutoCAD Civil 3D felhasználói útmutató súgójában.
|
Paraméter |
Leírás |
Állapot |
|---|---|---|
|
Körömvonal eltolás |
Ezzel felülbírálható a rögzített körömvonal-eltolás, és az egy eltolási nyomvonalhoz igazítható. Az eltolás a következő objektumtípusok esetén adható meg: nyomvonalak, vonalláncok, vezérlővonalak és földmérési alakzatok. |
Választható |
|
Körömvonal felület |
A körömvonal felület neve. Felület megadásának céljaként a következő objektumtípusok használhatók: felületek. |
Szükséges |
Kimeneti paraméterek
|
Paraméter |
Leírás |
Típus |
|---|---|---|
|
Körömvonal eltolás |
Körömvonal pont eltolása |
Numerikus |
|
Körömvonal magasság |
Körömvonal pont magassága |
Numerikus |
Viselkedés

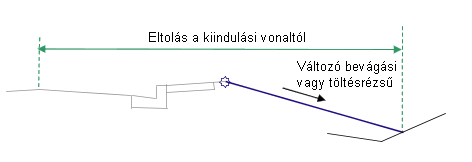

Egy körömvonal kapcsolódás kerül beillesztésre a csatolási ponttól a felületig a megadott eltolással.
Csakúgy mint más körömvonal alkotóelemek, ez az alkotóelem is tetszőlegesen teszi lehetővé bevonóanyagot hozzáadását. Három lejtéstartományt adhat meg. Az első anyagtípus akkor kerül alkalmazásra, ha a kapcsolódások lejtése a megadott lejtés érték alatt van. Az esés 1-től az esés 2-ig a második anyagtípus kerül alkalmazásra. Hasonlóképpen, ha a kapcsolódások lejtése a második és harmadik érték közé esik, akkor a harmadik anyag kerül alkalmazásra. Ha a kapcsolódások lejtői a harmadik lejtőhatárnál kisebbek, semmilyen anyag nem kerül alkalmazásra.
Ha egy alkotóelemhez bevonóanyagot ad, a körömvonal-kapcsolódásokhoz párhuzamos, adott vastagságú kapcsolódásokat ad a program. A program a vastagsági paramétert (például 1. anyag vastagsága) a kapcsolódásra merőlegesen méri. Az alsó szintű kapcsolódások Alapszint, a körömvonal-kapcsolódások pedig Felső kóddal vannak ellátva. Az ezen anyagok által határolt alakok az anyag nevének kódjával vannak ellátva.
Az AutoCAD Civil 3D 2010 program és a korábbi verziók az Anyagvastagság paramétert függőlegesen mérték. Az AutoCAD Civil 3D 2011 és a későbbi verziók ezt a paramétert a kapcsolódásra merőlegesen mérik. Így tehát, ha megnyit egy olyan rajzot az AutoCAD Civil 3D 2011 programban vagy valamely későbbi verzióban, amely tartalmaz az AutoCAD Civil 3D 2010 programban vagy valamely korábbi verziójában létrehozott ilyen alkotóelemet, és újraépíti a nyomterve(ke)t, akkor a program módosítja ezt a paramétert, hogy az az új viselkedésnek feleljen meg. Minden olyan térfogatjelentés is frissítésre kerül, amely használja ezt az alkotóelemet, hogy az új viselkedésnek feleljen meg.
Művelet tervezési módban

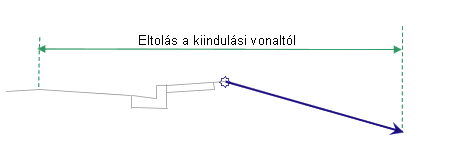

Elrendezési módban ez az alkotóelem megjelenít egy kapcsolódást, amelyik -4 : 1 lejtéssel kifelé nyúlik a megadott eltolásig. A körömvonal kapcsolódás egy kifelé mutató nyílfejben végződik.
Pont-, kapcsolódás- és alakkódok
A következő táblázat azoknak az ilyen típusú alkotóelemeknek tartalmazza a pont-, kapcsolódás- és alakkódjait, amelyekhez van kód hozzárendelve. A táblázatban nem szerepelnek azok az alkotóelemek, amelyekhez nincsenek pont-, kapcsolódás- és alakkódok hozzárendelve.
|
Pont, kapcsolódás vagy alak |
Kód |
Leírás |
|---|---|---|
|
P1 |
Töréspont Töréspont_Bevágás vagy Töréspont_Töltés |
Töréspont. A Töréspont_Bevágás használatos, ha a körömvonal kapcsolódás előre lejt; a Töréspont_Töltés használatos, ha a körömvonal kapcsolódás hátra lejt. |
|
P2 |
Körömvonal Körömvonal_Bevágás vagy Körömvonal_Töltés |
Körömvonal pont |
|
L1 |
Tető Alapszint Körömvonal Körömvonal_bevágás |
Körömvonal-kapcsolódás a bevágási keresztszelvényhez |
|
L1 |
Tető Alapszint Körömvonal Körömvonal_Töltés |
Körömvonal-kapcsolódás töltött keresztszelvénynél |

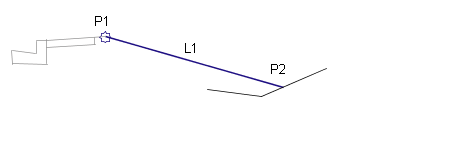

Kódolási ábra
