Ez az alkotóelem egy egyszerű burkolatműtárgyat hoz létre felhasználó által megadható pont, kapcsolódás és alak kódokkal.
Ez az alkotóelem túlemelés paramétereket használó sávként vagy padkaként használható a rézsűhöz. A szélesség és a külső él magassága egy választható nyomvonal és hossz-szelvény alapján számítható. Ezek az alkotóelemek egymás alá helyezhetők, hogy így több fóliát alkossanak, vagy egymás mellé helyezhetők, hogy így több sávot alkossanak eséstörésekkel, vagy anélkül. Ha több ÁltalánosBurkolatMűtárgy alkotóelem van egymásra halmozva, az alsó rézsű használható a többi fólia felső rézsűjeként. Igény szerint a következő alkotóelem aljának szélessége megadható az előző alkotóelem szélességének.
Igazítás
A kapcsolódási pont a burkolatműtárgy felső belső élénél van.
Beviteli paraméterek
Megjegyzés: Minden méret méterben vagy lábban van megadva, GenericPavementStructureha nincs feltüntetve más mértékegység. Az összes rézsű a távolság-magasság arányában van megadva (például 4 : 1), kivéve, ha „%” jellel van ellátva.
| Paraméter | Leírás | Típus | Alapértelmezett |
|---|---|---|---|
| Oldal | Azt jelzi, hogy az alkotóelem melyik oldalra kerül beillesztésre. | Bal / Jobb | Jobb |
| Szélesség | Az alkotóelem szélessége. | Numerikus, pozitív | 3.6 m 12.0 láb |
| Váltási szélesség | Megadja az esetleges további hozzáadandó szélességet. | Numerikus, pozitív | 0.2 m 0.67 láb |
| Alapértelmezett oldalesés | Alapértelmezett rézsű a felső kapcsolódáshoz, ha a nyomvonal túlemelés rézsűje nincs megadva. | Numerikus | -2% |
| Túlemelés lejtésének használata | Rézsű használatát adja meg a fő nyomvonalhoz megadott túlemelés beállításokból. | Lehetőségek: Nem, Külső sáv lejtése, Belső sáv lejtése, Külső padka lejtése, Belső padka lejtése | Nem |
| Esésirány | Meghatározza, hogy a burkolat a tető irányába vagy a tetőtől távolodva lejtsen. | Választási lista | Tetőtől távolodva |
| Mélység | Az alkotóelem felső kapcsolódásától az alsóig terjedő mélység. | Numerikus, pozitív | 0.2 m 0.67 láb |
| Külső függőleges lap iránytörése | Jelzi a külső függőleges lap iránytörését egy adott lejtéshez. | Logikai Igen/Nem | Nem |
| Külső él lejtése | Megadja a külső él lejtését, ha nem a függőleges opciót választotta. | Numerikus | 1:1 |
| Belső-Felső pontkódok | Megadja a felső kapcsolódás belső pontjához a pontkódokat. | Karakterlánc | |
| Külső-Felső pontkódok | Megadja a felső kapcsolódás külső pontjához a pontkódokat. | Karakterlánc | |
| Külső-Alsó pontkódok | Megadja az alsó kapcsolódás külső pontjához a pontkódokat. | Karakterlánc | |
| Belső-Alsó pontkódok | Megadja az alsó kapcsolódás belső pontjához a pontkódokat. | Karakterlánc | |
| Felső kapcsolási kódok | Megadja a felső kapcsolódás kódjait. | Karakterlánc | |
| Alsó csatolási kódok | Megadja az alsó kapcsolódás kódjait. | Karakterlánc | |
| Jobb oldali kapcsolódási kódok | Megadja a jobb oldali kapcsolódás kódjait. | Karakterlánc | |
| Bal oldali kapcsolódási kódok | Megadja a bal oldali kapcsolódás kódjait. | Karakterlánc | |
| Alakkódok | Kódokat ad meg a műtárgy zárt alakjaihoz. | Karakterlánc |
Célparaméterek
Ez a szakasz az alkotóelemben található olyan paramétereket sorolja fel, amelyek egy vagy több célobjektumhoz rendelhetők hozzá. További információkat a alatt talál, a AutoCAD Civil 3D felhasználói útmutató súgójában.
| Paraméter | Leírás | Állapot |
|---|---|---|
| Szélesség | A rögzített szélesség felülírására és a felső kapcsolódás azon pontjának rögzítésére használható, amely megadja egy eltolási nyomvonalhoz a „szélességet”. A szélesség megadása a következő objektumtípusok esetén lehetséges: nyomvonalak, vonalláncok, vezérlővonalak és földmérési alakzatok. | Választható |
| Él magasság | A rögzített lejtés felülírására és a felső kapcsolódás azon pontjának rögzítésére használható, amely megadja egy eltolási hossz-szelvényhez a „szélességet”. A szintmagasság megadása a következő objektumtípusok esetében lehetséges: hossz-szelvények, 3D vonalláncok, vezérlővonalak és földmérési alakzatok. | Választható |
Kimeneti paraméterek
| Paraméter | Leírás | Típus |
|---|---|---|
| Oldal | Azt jelzi, hogy az alkotóelem melyik oldalra kerül beillesztésre. | Bal / Jobb |
| Felső szélesség | a felső kapcsolódás teljes szélessége, beleértve az eltolási szélességet is. | Numerikus, pozitív |
| Alapszélesség | A burkolatműtárgy teljes alapszélessége, beleértve az eltolási szélességet és az iránytört külső lap miatti szélességet is. | Numerikus, pozitív |
| Mélység | A felső kapcsolódástól az alsóig terjedő mélység | Numerikus, pozitív |
| Oldalesés | A műtárgy oldalesése. | Numerikus |
Viselkedés
Ez az alkotóelem egy vázszerű alkotóelemet hoz létre, amely számos paraméter megadását teszi lehetővé. Minden pont-, kapcsolódás- és alakkód a felhasználó által igény szerint megadható. Emellett ez az alkotóelem a célparaméterek (hossz-szelvények) és a nyomvonalon megadott túlemelés eséseit is képes használni. Ezen kívül egy eltolási nyomvonal szélességét is használhatja.
Egy alkotóelem megadásakor használhatja az előző alkotóelem (a fölső)szélességét, és egy eltolás szélességet is, így létrehozhat lépcsős fóliákat.
Művelet tervezési módban
Elrendezési módban az alkotóelem a sávot a bemeneti paraméter értékek felhasználásával rajzolja meg.
Pont-, kapcsolódás- és alakkódok
Nincsenek.

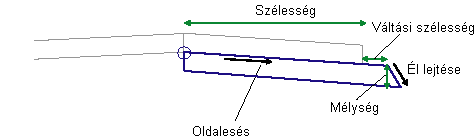

Kódolási ábra
