AlapSáv

Ez az alkotóelem egy egyszerű sávot hoz létre.

Ez az alkotóelem az egyike azoknak az alkotóelemeknek, amelyek a Kezdeti lépések útmutatóban és az oktatóanyagokban szerepelnek az útmodellezés bemutatása során.

Igazítás

A csatolási pont a sáv belső élén van a pályafelületen.

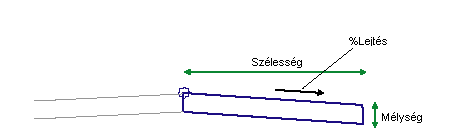

Beviteli paraméterek

Megjegyzés: Minden méret méterben vagy lábban van megadva, ha nincs feltüntetve más mértékegység. Az összes rézsű a távolság-magasság arányában van megadva (például 4 : 1), ha nincs „%” jellel ellátva.

Paraméter	Leírás	Típus	Alapértelmezett
Oldal	Megadja, hogy melyik oldalra kerüljön az alkotóelem	Bal / Jobb	Jobb
Szélesség	Sáv szélessége	Numerikus, pozitív	3.6 m 12.0 láb
Mélység	A pályafelülettől az ágyazati talajrétegig tartó mélység	Numerikus, pozitív	0.2 m 0.67 láb
%Lejtés	A sáv %-os lejtése	Numerikus	-2%

Célparaméterek

Ez a szakasz az alkotóelemben található olyan paramétereket sorolja fel, amelyek egy vagy több célobjektumhoz rendelhetők hozzá. További információk a alatt talál, a AutoCAD Civil 3D felhasználói útmutató súgójában.

Célparaméterek: Nincs.

Kimeneti paraméterek

Paraméter	Leírás	Típus
Oldal	Megadja, hogy melyik oldalra kerüljön az alkotóelem	Bal / Jobb
Szélesség	Sáv szélessége	Numerikus, pozitív
Mélység	A pályafelülettől az ágyazati talajrétegig tartó mélység	Numerikus, pozitív
%Lejtés	A sáv %-os lejtése	Numerikus

Viselkedés

Ez az alkotóelem létrehozza a pályafelületet és az ágyazati talajréteg felületét, mindkét végén függőleges kapcsolódásokkal lezárva. A sáv a csatolási ponttól kifelé kerül beillesztésre, a magadott szélességgel, mélységgel és lejtéssel.

Művelet tervezési módban

Elrendezési módban ez az alkotóelem megrajzolja a sávot a beviteli paraméterek használatával.

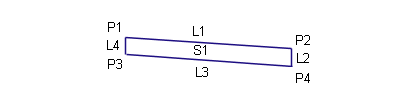

Pont-, kapcsolódás- és alakkódok

A következő táblázat azoknak az ilyen típusú alkotóelemeknek tartalmazza a pont-, kapcsolódás- és alakkódjait, amelyekhez van kód hozzárendelve. A táblázatban nem szerepelnek azok az alkotóelemek, amelyekhez nincsenek pont-, kapcsolódás- és alakkódok hozzárendelve.

Pont, kapcsolódás vagy alak	Kódok	Leírás
P1	Tető	Az út teteje a pályafelületen
P2	FSSz	Forgalmi sáv széle pályafelületen
P3	Tető_Ágyazati	Az út teteje az ágyazati rétegen
P4	FSSz_Ágyazat	Forgalmi sáv széle ágyazati talajrétegen
L1	Felső, Burkolat	Burkolt pályafelület
L3	Alapszint, Ágyazati réteg	Ágyazati réteg
S1	Burkolat1
