EsésKapcsolásaMagassághoz

Ez egy általános célú alkotóelem, amelyik egy megadott lejtéssel addig terjed, amíg el nem éri a megadott magasságot vagy hossz-szelvényt.

Igazítás

A csatolási pont a kapcsolódás belső élén található. Ez az alkotóelem a csatolási ponttól balra vagy jobbra is beilleszthető.

Beviteli paraméterek

Megjegyzés: Minden méret méterben vagy lábban van megadva, ha nincs feltüntetve más mértékegység. Az összes rézsű a távolság-magasság arányában van megadva (például 4 : 1), ha nincs „%” jellel ellátva.

Paraméter	Leírás	Típus	Alapértelmezett
Oldal	Megadja, hogy melyik oldalra kerüljön az alkotóelem	Bal/Jobb	Jobb
Túlemelés lejtésének használata	A túlemelés lejtését határozza meg	Választási lista	Nem
Esésirány	Meghatározza, hogy a kapcsolódás a tetőtől távolodva, vagy a tető irányába lejtsen.	Választási lista	Tetőtől távolodva
Esés	A kapcsolódás %-ban vagy aránnyal kifejezett esése. A negatív lejtések lefelé mutatnak a beillesztés irányába.	Numerikus, pozitív	2 (%), (vagy 2:1)
Célhomlokzat	Magassági érték, amely megnyújtja a kapcsolódást a megadott esésnél	Numerikus	0.0
Pontkódok	A kapcsolódás külső éléhez társítandó felületi kódok listája	Vesszővel tagolt karakterlánc	P2
Kapcsolódási kódok	A kapcsolódáshoz társítandó kódok listája	Vesszővel tagolt karakterlánc	Felső, alapszint
Kapcsolódás kihagyása	Ez a paraméter hozzáadja vagy eltávolítja a felület kapcsolódását.	Igen/Nem	Nem
Túlemelés használata	A padkához tartozó túlemelés esésének használatát határozza meg.	Választási lista: a) Külső padka esése, b) Belső padka esése, c) Külső sáv, d) Belső sáv, e) Nincs	Nincs

Célparaméterek

Ez a szakasz az alkotóelem azon paramétereit sorolja fel, amelyek egy célobjektumhoz, például egy rajzban szereplő felület, nyomvonal vagy hossz-szelvény objektumhoz rendelhetők hozzá. További információt a alatt talál, a AutoCAD Civil 3D felhasználói útmutató súgójában.

Paraméter	Leírás	Állapot
Célhomlokzat	Ezzel felülbírálható a rögzített Célmagasság, és a kapcsolódás vége egy eltolási nyomvonalhoz köthető. A szintmagasság megadása a következő objektumtípusok esetében hajtható végre: hossz-szelvények, 3D vonalláncok, vezérlővonalak és földmérési alakzatok.	Választható

Kimeneti paraméterek

Paraméter	Leírás	Típus
Kezdő távolság	A kapcsolódás elejének +/- eltolása	Numerikus
Kezdőmagasság	Szintmagasság a kapcsolódás elején	Numerikus
Vég eltolás	A kapcsolódás végének +/- eltolása	Numerikus
Zárómagasság	Szintmagasság a kapcsolódás végén	Numerikus

Viselkedés

Egy kapcsolódás kerül a csatolási ponttól a beillesztés irányába a megadott lejtéshez, amíg el nem éri a célmagasságot vagy hossz-szelvényt. A lejtési érték felfelé értendő, ha a célmagasság a csatolási pont felett van. Ellenkező esetben negatív lejtés értendő.

Ez az alkotóelem tartalmaz egy opcionális beviteli paramétert Túlemelés lejtésének használata névvel, amely lehetővé teszi a padkához tartozó túlemelés esésének használatát. Ezt a paramétert a következőképpen lehet beállítani: a) Külső padka esése, b) Belső padka esése, c) Külső sáv, d) Belső sáv, e) Nincs. Az alapértelmezett beállítás: Nincs.

Művelet tervezési módban

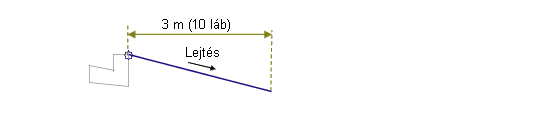

Elrendezési módban ez az alkotóelem megjeleníti a kapcsolódást a megadott lejtésnél 3 méter vagy 10 láb vízszintes távolságig.

Pont-, kapcsolódás- és alakkódok

Nincsenek.

Kódolási ábra
