KörömvonalBelülKHV

Ez az alkotóelem olyan körömvonal-megoldást illeszt be, amely általános rézsűt használ egészen addig, amíg a körömvonal a KHV határain belül marad.

Ha az általános rézsű túlnyúlik a KHV (kisajátítási határvonal) vonalán, akkor az alkalmazás meredekebb rézsűt használ. Ha a meredekebb rézsű még mindig átlépi a KHV vonalát, a felhasználó állíthatja be a működését.

Igazítás

A csatolási pont a körömvonal-kapcsolódás belső élén található. Az alkotóelem általában a padka éléhez van csatolva.

Beviteli paraméterek

Megjegyzés: Minden méret méterben vagy lábban van megadva, ha nincs feltüntetve más mértékegység. Az összes rézsű a távolság-magasság arányában van megadva (például 4 : 1), ha nincs „%” jellel ellátva.

Paraméter	Leírás	Típus	Alapértelmezett
Kisajátítási (határ)vonal eltolása a kiindulási vonaltól	A kisajátítási határvonal +/- eltolása a kiindulási vonaltól	Numerikus	3.0 m 10.0 láb
Általános töltésrézsű	Általános esetben használatos töltésrézsű	Numerikus, pozitív	4 (:1)
Maximális töltésrézsű	Használni kívánt töltésrézsű, ha a körömvonal a kisajátítási határvonal mögött van	Numerikus, pozitív	2 (:1)
Általános bevágásrézsű	Általános esetben használatos bevágásrézsű	Numerikus, pozitív	4 (:1)
Maximális bevágásrézsű	Használni kívánt bevágásrézsű, ha a körömvonal a kisajátítási határvonal mögött van	Numerikus, pozitív	2 (:1)
Rézsű tartása	Megadja, hogy mi történjen, amikor a rézsű túlnyúlik a KHV megadott távolságán. A következő lehetőségek választhatók: Maximális esés tartása, Maximális esés felülírása.	Lista	Maximális esés tartása
Kerekítési beállítás	Megadja, hogy a körömvonal kapcsolódása kerekítve legyen-e az illeszkedési pontban.	Lehetőségek: Nincs, Kör alakú, Parabolikus	Nincs
Kerekítés alapja	Megadja a kerekítéshez használandó paramétert	Lehetőségek: Hossz, Sugár	Hossz
Kerekítési paraméter	Megadja a sugár hosszát	Numerikus, pozitív	0.5 m
Kerekítési ívfelbontás	Megadja a kerekítési csatolások közbülső pontjainak számát (legfeljebb 10 csatolás)	Numerikus, pozitív egész	6
Bevonóanyag elhelyezése	Tetszőleges bevonóanyag elhelyezését adhatja meg körömvonal kapcsolódás mentén. Választhat a Minden kapcsolódás és a Nincs lehetőségek közül.	Karakterlánc	Nincs
1. lejtés határ	Megadja azt a lejtéshatárt, ameddig a hozzárendelt bevonóanyag elhelyezhető.	Rézsű	1 : 1
1. anyag vastagsága	Megadja a bevonóanyag vastagságát. Ezt a vastagságot a program a kapcsolódásra merőlegesen méri.	Numerikus, pozitív	12 hüvelyk
1. anyag neve	Megadja a kapcsolódások mentén alkalmazott, bevonáshoz használt anyag nevét	Karakterlánc	Kőszórás
2. lejtés határ	Megadja azt a lejtéshatárt, ameddig a hozzárendelt bevonóanyag elhelyezhető.	Rézsű	2 : 1
2. anyag vastagsága	Megadja a bevonóanyag vastagságát. Ezt a vastagságot a program a kapcsolódásra merőlegesen méri.	Numerikus, pozitív	6 hüvelyk
2. anyag neve	Megadja a kapcsolódások mentén alkalmazott, bevonáshoz használt anyag nevét	Karakterlánc	Kőszórás
3. lejtés határ	Megadja azt a lejtéshatárt, ameddig a hozzárendelt bevonóanyag elhelyezhető.	Rézsű	4 : 1
3. anyag vastagsága	Megadja a bevonóanyag vastagságát. Ezt a vastagságot a program a kapcsolódásra merőlegesen méri.	Numerikus, pozitív	4 hüvelyk
3. anyag neve	Megadja a kapcsolódások mentén alkalmazott, bevonáshoz használt anyag nevét	Karakterlánc	Elvetett fű

Célparaméterek

Ez a szakasz az alkotóelem azon paramétereit sorolja fel, amelyek egy célobjektumhoz, például egy rajzban szereplő felület, nyomvonal vagy hossz-szelvény objektumhoz rendelhetők hozzá. További információt a alatt talál, a AutoCAD Civil 3D felhasználói útmutató súgójában.

Paraméter	Típus	Állapot
Kisajátítási határ eltolása	Ezzel felülbírálható a kisajátítási határ rögzített eltolása, és a kisajátítási határ egy eltolási nyomvonalhoz igazítható. Ez a művelet a következő objektumtípusok esetén hajtható végre: nyomvonalak, vonalláncok, vezérlővonalak és földmérési alakzatok.	Választható
Körömvonal felület	A körömvonal felület neve. A felület megadásához a következő objektumtípusok használhatók: felületek.	Szükséges

Kimeneti paraméterek

Paraméter	Leírás	Típus	Alapértelmezett
Körömvonal eltolás	Körömvonal pont eltolása	Numerikus	Körömvonal eltolás
Körömvonal magasság	Körömvonal pont magassága	Numerikus	Körömvonal magasság

Viselkedés

Ez az alkotóelem a csatolási pont bal oldalára kerül, ha a KHV eltolása negatív érték, vagy ha KHV-eltolás nyomvonala a vezérlő kiindulási vonal bal oldalán halad. Ha a KHV-eltolás paramétere pozitív, a körömvonal a jobb oldalra kerül. Negatív érték esetén a bal oldalra kerül.

Három logikai eset lehetséges ennél az alkotóelemnél, ahogy ezt az alábbi ábrák mutatják.

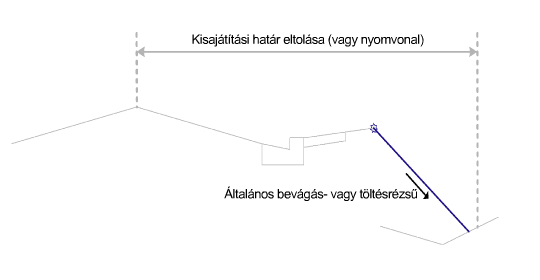

Az 1. esetet az alábbi ábra mutatja.

A körömvonal tipikus esése lehetővé teszi, hogy az illeszkedési pont az eltolási határon belülre essen, amit egy numerikus érték vagy a nyomvonal helye is meghatározhat.

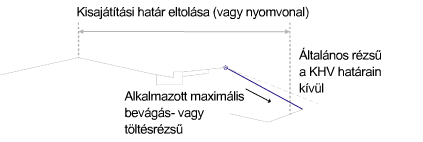

A 2. esetet az alábbi ábra mutatja.

A körömvonal tipikus esése kényszeríti, hogy az illeszkedési pont az eltolási határon kívülre essen, amit egy numerikus érték vagy a nyomvonal helye is meghatározhat. Ha az Esés tartása bemeneti paraméter beállítása Maximális esés tartása, az esés a maximális értékre emelkedik. Ekkor az esés a lehető legnagyobb lesz, és az illeszkedési pont a KHV-határon kívülre kerül.

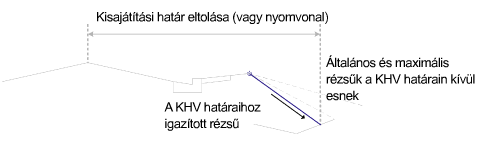

A 3. esetet az alábbi ábra mutatja.

A körömvonal tipikus esése kényszeríti, hogy az illeszkedési pont az eltolási határon kívülre essen, amit egy numerikus érték vagy a nyomvonal helye is meghatározhat. Ha az Esés tartása bemeneti paraméter beállítása Maximális esés felülírása, az esés korlátozásait a program nem veszi figyelembe, és az illeszkedési pont a kisajátítási határ eltolási helyére kerül.

Mint minden körömvonal alkotóelemnél, ezen alkotóelem esetében is elérhetők a kerekítés és a bevonóanyag vezérlői.

Megjegyzés:

Az AutoCAD Civil 3D 2010 program és a korábbi verziók az Anyagvastagság paramétert függőlegesen mérték. Az AutoCAD Civil 3D 2011 és a későbbi verziók ezt a paramétert a kapcsolódásra merőlegesen mérik. Így tehát, ha megnyit egy olyan rajzot az AutoCAD Civil 3D 2011 programban vagy valamely későbbi verzióban, amely tartalmaz az AutoCAD Civil 3D 2010 programban vagy valamely korábbi verziójában létrehozott ilyen alkotóelemet, és újraépíti a nyomterve(ke)t, akkor a program módosítja ezt a paramétert, hogy az az új viselkedésnek feleljen meg. Minden olyan térfogatjelentés is frissítésre kerül, amely használja ezt az alkotóelemet, hogy az új viselkedésnek feleljen meg.

Művelet tervezési módban

Elrendezés módban ez az alkotóelem minden csatolást megjelenít, és a bemeneti paramétereknél meghatározott szokásos esésértéket fogja használni.

Pont-, kapcsolódás- és alakkódok

A következő táblázat azoknak az ilyen típusú alkotóelemeknek tartalmazza a pont-, kapcsolódás- és alakkódjait, amelyekhez van kód hozzárendelve. A táblázatban nem szerepelnek azok az alkotóelemek, amelyekhez nincsenek pont-, kapcsolódás- és alakkódok hozzárendelve.

Pont, kapcsolódás vagy alak	Kódok	Leírás
P1	Sarokpont, Töréspont_Bevágás vagy Töréspont_Töltés	Töréspont. A Töréspont_Bevágás használatos, ha a körömvonal kapcsolódás előre lejt; a Töréspont_Töltés használatos, ha a körömvonal kapcsolódás hátra lejt.
P2	Körömvonal, Körömvonal_Bevágás vagy Körömvonal_Töltés	Körömvonal pont
L1	Tető, Alapszint, Körömvonal, Körömvonal_Bevágás, Lejtés_kapcs	Körömvonal-kapcsolódás a bevágási keresztszelvényhez
L1	Tető, Alapszint, Körömvonal, Körömvonal_Töltés, Lejtés_kapcs	Körömvonal-kapcsolódás töltött keresztszelvénynél
