BevonásMarássalÉsSzintezés2

Ez az alkotóelem egy átfedési réteget helyez a meglévő tetőszelvényes útra, vagy kiegyenlítő vagy maratási réteggel.

Igazítás

A csatolási pont a pályafelület tetőpontja.

Beviteli paraméterek

Megjegyzés: Minden méret méterben vagy lábban van megadva, ha nincs feltüntetve más mértékegység. Az összes rézsű a távolság-magasság arányában van megadva (például 4 : 1), ha nincs „%” jellel ellátva.

Paraméter	Leírás	Típus	Alapértelmezett
Tetőpont-eltolás	A tetőpont eltolása. A tető- és a mintapontok segítségével kerül kiszámításra a bal és a jobb rézsű a meglévő útpályán.	Numerikus	0.0
Bal oldali mintapont eltolása	A bal mintapont eltolása	Numerikus	0.0
Jobb oldali mintapont eltolása	A jobb mintapont eltolása	Numerikus	0.0
Bal oldali metszéspont	Az átfedési réteg külső élét meghatározó bal metszéspont eltolása a bal oldalon	Numerikus	0.0
Jobb oldali metszéspont	Az átfedési réteg külső élét meghatározó jobb metszéspont eltolása a jobb oldalon	Numerikus	0.0
Bal oldali bevonat lejtési beállításai	A bal oldali bevonat esésének meghatározása a következő lehetőségekkel: a) felhasználói, b) belső mintapont és külső mintapont közötti lejtés átvétele, vagy c) a fő nyomvonalhoz tartozó külső sáv túlemelésének lejtése.	Választási lista	Lejtés átvétele
Bal oldali bevonat esésének alapértéke	Felhasználói lejtés meghatározása. Ez akkor is használható, ha a megfeleltetési pontok vagy a túlemelés lejtése nem adja ki a megfelelő értéket.	Numerikus, esés	- 2.0 %
Jobb oldali bevonat lejtési beállításai	A jobb oldali bevonat esésének meghatározása a következő lehetőségekkel: a) felhasználói, b) belső és külső mintapont közötti lejtés átvétele, vagy c) a fő nyomvonalhoz tartozó külső sáv túlemelésének lejtése.	Választási lista	Lejtés átvétele
Jobb oldali bevonat lejtésének alapértéke	Felhasználói lejtés meghatározása. Ez akkor is használható, ha a megfeleltetési pontok vagy a túlemelés lejtése nem adja ki a megfelelő értéket.	Numerikus, esés	- 2.0 %
%-os eséstűrés	Az Átfedési esések ekkora értékkel térhetnek el tervezési értékeiktől. Az eséstűrés nem használatos, ha az Átfedés esése M-ként van megadva (a viselkedésről az alábbiakban olvashat).	Numerikus, pozitív	0.5%
Hossz-szelvény használata	Válassza ki, hogy az átfedés teteje a belső metszéspontnál maradjon a nyomterv hossz-szelvény magasságánál, vagy az átfedési réteg függőleges elhelyezését a Minimális hézag értéke alapján állítja be	Választási lista	Minimális hézag használata
Minimális hézag (+/-)	A minimális függőleges hézag a meglévő felület és a burkolati réteg alja között. A pozitív érték az átfedés alja kapcsolódást a meglévő felület fölé helyezi, és így létrejön egy Kiegyenlítő szint az átfedés alatt. A negatív érték az átfedés alja kapcsolódást a meglévő felület alá helyezi, létrehozva egy maratási szintet, amelyik egybe esik az átfedési szint egy részével.	Numerikus	0.100 m 0.30 láb
Bevonatmélység	Az átfedési réteg vastagsága	Numerikus, pozitív	0.100 m 0.30 láb

Célparaméterek

Ez a szakasz az alkotóelem azon paramétereit sorolja fel, amelyek egy célobjektumhoz, például egy rajzban szereplő felület, nyomvonal vagy hossz-szelvény objektumhoz rendelhetők hozzá. További információkat a alatt talál, a AutoCAD Civil 3D felhasználói útmutató súgójában.

Paraméter	Leírás	Állapot
Meglévő felület	A meglévő útpályát definiáló felület neve. A felület megadásához a következő objektumtípusok használhatók: felületek.	Szükséges
Tetőpont-eltolás	Ezzel felülbírálható a rögzített Tetőpont eltolása, és a pont egy eltolási nyomvonalhoz köthető. A következő objektumtípusokat lehet megadni az eltolás céljaként: nyomvonalak, vonalláncok, vezérlővonalak és földmérési alakzatok.	Választható
Bal oldali mintapont eltolása	Ezzel felülbírálható a rögzített Bal oldali mintapont eltolása, és a pont egy eltolási nyomvonalhoz köthető. A következő objektumtípusokat lehet megadni az eltolás céljaként: nyomvonalak, vonalláncok, vezérlővonalak és földmérési alakzatok.	Választható
Jobb oldali mintapont eltolása	Ezzel felülbírálható a rögzített Jobb oldali mintapont eltolása, és a pont egy eltolási nyomvonalhoz köthető. A következő objektumtípusokat lehet megadni az eltolás céljaként: nyomvonalak, vonalláncok, vezérlővonalak és földmérési alakzatok.	Választható
Bal oldali metszéspont eltolása	Ezzel felülbírálható a rögzített Bal oldali metszéspont eltolása, és a pont egy eltolási nyomvonalhoz köthető. A következő objektumtípusokat lehet megadni az eltolás céljaként: nyomvonalak, vonalláncok, vezérlővonalak és földmérési alakzatok.	Választható
Jobb oldali metszéspont eltolása	Ezzel felülbírálható a rögzített Jobb oldali metszéspont eltolása, és a pont egy eltolási nyomvonalhoz köthető. A következő objektumtípusokat lehet megadni az eltolás céljaként: nyomvonalak, vonalláncok, vezérlővonalak és földmérési alakzatok.	Választható

Kimeneti paraméterek

Paraméter	Leírás	Típus
Elforgatás tengelyének túlemelése	Jelzi, hogy az alkotóelem támogatja-e a forgástengely számítását. A paraméter leírásának megtekintéséhez, a Tulajdonságok ablakban vigye az egérmutatót a paraméter fölé. További információt a Pálya hossz-szelvény igazítása túlemelés közben részben talál.	Állandó (Leírás)
Bal oldali borítás %-os esése	Az átfedési réteg alkalmazásához használt lejtés a bal oldalon	Numerikus
Jobb oldali borítás %-os esése	Az átfedési réteg alkalmazásához használt lejtés a jobb oldalon	Numerikus

Paraméter

Leírás

Típus

Elforgatás tengelyének túlemelése

Jelzi, hogy az alkotóelem támogatja-e a forgástengely számítását. A paraméter leírásának megtekintéséhez, a Tulajdonságok ablakban vigye az egérmutatót a paraméter fölé.

További információt a Pálya hossz-szelvény igazítása túlemelés közben részben talál.

Állandó (Leírás)

Bal oldali borítás %-os esése

Az átfedési réteg alkalmazásához használt lejtés a bal oldalon

Numerikus

Jobb oldali borítás %-os esése

Az átfedési réteg alkalmazásához használt lejtés a jobb oldalon

Numerikus

Viselkedés

Ez az alkotóelem az átfedési réteg tetejét és alját definiáló párhuzamos kapcsolódásokat illeszt be a tetőponthoz csatlakozó oldalakon. A kapcsolódások a Tetőpont-eltolástól a Bal és Jobb metszési eltolásig kerülnek beillesztésre.

Átfedési esések

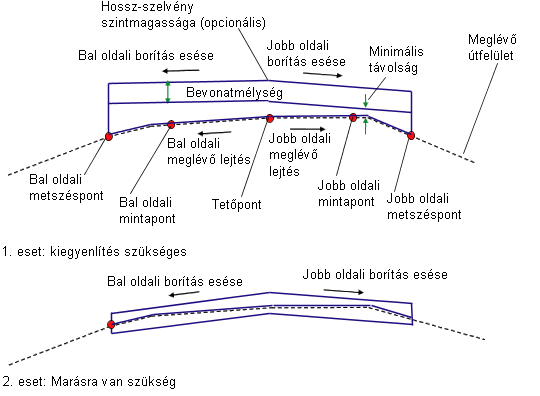

A meglévő felület egyes oldalainak lejtése megállapításra kerül a tető és a mintapontok között. Az átfedési réteg lejtései a következő lépések szerint állapíthatók meg:

Ha az Átfedés % lejtés érték M-ként van megadva, akkor az átfedés esése megegyezik a Tetőpont és a Mintapont közötti eséssel.
Ha az Átfedés %-os lejtése S-ként van megadva, akkor az átfedés a nyomterv nyomvonalához definiált külső sáv túlemelési lejtését használja.
Ha egy numerikus érték van megadva az Átfedés % lejtésnél, akkor a program a megadott értéket használja.
Ha egy numerikus értéket vagy túlemelési esést használ, akkor a program összeveti az átfedés esését a meglévő eséssel a mintapontok között. Ha a különbség meghaladja az Eséstűrés értékét, akkor a tervezett esés felfelé vagy lefelé hozzá igazodik a Tűrés értékéhez, hogy az jobban egyezzen a meglévő eséssel, és minimális legyen a kiegyenlítés vagy maratás mennyisége. Az esés nem módosul, ha az Eséstűrés értéke nulla.

Átfedési magasságok

Az átfedési pontok magassága a következő szerint kerül megállapításra:

Ha a Hossz-szelvény használatának értéke Igaz, akkor a nyomterv hossz-szelvény magassága a Tetőpont eltolásánál marad az átfedés tetején. Az átfedés mindkét oldalra kinyúlik a Bal és Jobb metszési eltolásig, és egy párhuzamos kapcsolódás kerül beillesztésre az átfedés aljához. A meglévő felület fölötti és az átfedés alja alatti területek lezárt alakként kerülnek tárolásra a „Szint” kóddal. A meglévő felület alatti és az átfedés alja feletti területek lezárt alakként kerülnek tárolásra a „Marás” kóddal.
Ha a Hossz-szelvény használata értéke Hamis, akkor az átfedés alja kapcsolódás mindkét oldalon elmozdul függőlegesen, hogy tartsa a Minimális hézagot a meglévő felület alatt és felett. A pozitív Minimális hézag egy szintezési területet hoz létre a meglévő felület felett és az átfedés alja alatt. A negatív térköz egy maratási területet hoz létre a meglévő felület alatt és az átfedés alja felett. Az átfedési kapcsolódások az egyik oldalon függőlegesen elmozdulnak, hogy a kapcsolódások a tetőpontnál találkozzanak.

Minimális hézagpont

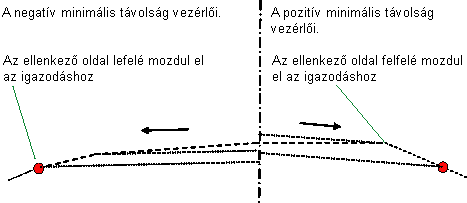

Az alábbi ábrán látható a Minimális hézag alkalmazási pontjának megállapítására szolgáló módszer.

Egy függőleges vetületvonal jön létre bármelyik tetszőleges eltolásnál.
A meglévő felületet minden egyes pontja a két metszési pont között visszavetül a vetületi vonalra a Bevonat esésnél.
A vetületvonal legnagyobb szintmagasságú pontja a vezérlőpont, ha a Minimális hézag értéke nagyobb mint nulla. A legalacsonyabb lesz a vezérlőpont, amikor a Minimális hézag értéke kevesebb mint nulla.

Művelet tervezési módban

Elrendezési módban ez az alkotóelem megjeleníti a tetszőleges csatolási pontnál elhelyezett átfedési réteget -2 %-os lejtéssel.

Pont-, kapcsolódás- és alakkódok

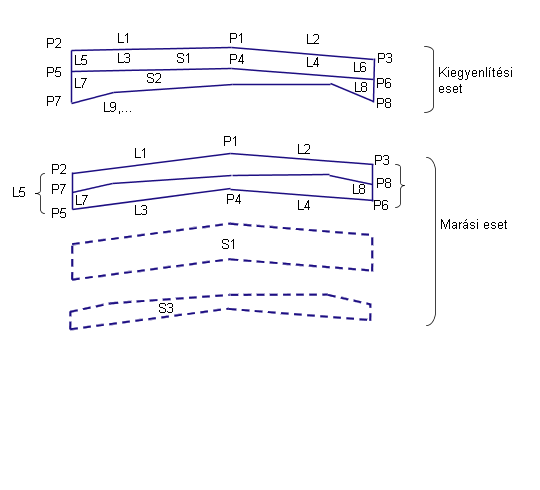

A következő táblázat azoknak az ilyen típusú alkotóelemeknek tartalmazza a pont-, kapcsolódás- és alakkódjait, amelyekhez van kód hozzárendelve. A táblázatban nem szerepelnek azok az alkotóelemek, amelyekhez nincsenek pont-, kapcsolódás- és alakkódok hozzárendelve.

Pont, kapcsolódás vagy alak	Kód	Leírás
P1	Tető	Tető a pályafelületen
P2, P3	Szsz	Átfedő élek a pályafelületen
P4	Tető_Szőnyegezés	Tető az átfedés alján
P5, P6	Szsz_Átfedés	Átfedés aljának élei
L1, L2	Felső, Burkolat	Átfedés teteje
L3 – L6	Átfedés	Átfedési kapcsolódások. Figyelje meg, hogy az L5 és L6 a kiegyenlítési és a maratási esetben is az átfedés aljától az átfedés tetejéig terjed.
L7, L8	Szint Marás	Függőlegesek a meglévő felülettől az átfedés aljáig: Szint - A kiegyenlítési esethez. Marás - A maratási esethez.
S1	Átfedés	Az átfedés teteje és alja közötti terület. A Maratási esetben ez átfedi a maratási területet (S3), ahogy ez az alábbiakban is látható.
S2	Szint	A meglévő felület fölötti és az átfedés alja alatti terület (Kiegyenlítési eset)
S3	Marás	A meglévő felület alatti és az átfedés alja feletti terület (Marási eset). Ez a terület átfedi az Átfedési területet, ahogy az alábbiakban is látható.
