ÁltalánosKörömvonal

Ez az alkotóelem egy általános megoldás a pálya külső élnél történő lezárására egy bevágási vagy töltési metszési ponthoz.

Számos megoldást kínál a bevágási és töltési feltételekhez, az alábbiakban leírtaknak megfelelően. A megadott beviteli paramétereknek megfelelően először megpróbál létrehozni egy bevágási metszetet. Ha ez nem lehetséges, akkor létrehoz egy töltési metszetet. A végső körömvonal kapcsolódás elhagyható azokban az esetekben, ahol a nyomtervmodellt nem kell befejezni. Ezzel például megtehető az, hogy az egymás melletti rézsű felületek a még nem befejezett út sarokpontjaihoz kapcsolódjanak.

Tetszőleges anyagokat is megadhat a körömvonalakhoz és más kapcsolódásokhoz (Minden kapcsolódás, Körömvonal kapcsolódások, Csak kapcsolódások kitöltése és Semmi).

Igazítás

Az ÁltalánosKörömvonal alkotóelem általában a pálya külső élénél használt alkotóelemhez kapcsolódik, például padkához, járda hátuljához, vagy szegély hátuljához. A csatolási pont az első bevágási kapcsolódás, első töltési kapcsolódás vagy mellvéd szélesítő kapcsolódás belső élén található.

Beviteli paraméterek

Megjegyzés: Minden méret méterben vagy lábban van megadva, ha nincs feltüntetve más mértékegység. Az összes rézsű a távolság-magasság arányában van megadva (például 4 : 1), ha nincs „%” jellel ellátva.

Paraméter

Leírás

Típus

Alapértelmezett

Oldal

Megadja, hogy melyik oldalra kerüljön az alkotóelem

Bal / Jobb

Jobb

Körömvonal-kapcsolódás felhasználása

Körömvonal-kapcsolódás kihagyása

Körömvonal kapcsolódás felhasználása vagy kihagyása.

Felhasználás / Kihagyás

Felhasználás

Bevágási tesztpont

Annak a bevágási kapcsolódásnak a száma, amelynek külső éle a bevágást vagy töltést meghatározó tesztpont

Numerikus, pozitív, egész

3

1. bevágási szélesség

1. bevágás kapcsolódási szélessége

Numerikus, pozitív

0.0

Bevágott 1. földhányás

1. bevágási kapcsolódás lejtése (x : 1)

Numerikus

0.0

Bevágott 2. szélesség

2. bevágás kapcsolódási szélessége

Numerikus, pozitív

0.0

Bevágott 2. földhányás

2. bevágási kapcsolódás lejtése (x : 1)

Numerikus

0.0

Bevágott 3. szélesség

3. bevágás kapcsolódási szélessége

Numerikus, pozitív

0.0

Bevágott 3. földhányás

3. bevágási kapcsolódás lejtése (x : 1)

Numerikus

0.0

Bevágott 4. szélesség

4. bevágás kapcsolódási szélessége

Numerikus, pozitív

0.0

Bevágott 4. földhányás

4. bevágási kapcsolódás lejtése (x : 1)

Numerikus

0.0

Bevágott 5. szélesség

5. bevágás kapcsolódási szélessége

Numerikus, pozitív

0.0

Bevágott 5. földhányás

5. bevágási kapcsolódás lejtése (x : 1)

Numerikus

0.0

Bevágott 6. szélesség

6. bevágás kapcsolódási szélessége

Numerikus, pozitív

0.0

Bevágott 6. földhányás

6. bevágási kapcsolódás lejtése (x : 1)

Numerikus

0.0

Bevágott 7. szélesség

7. bevágás kapcsolódási szélessége

Numerikus, pozitív

0.0

Bevágott 7. földhányás

7. bevágási kapcsolódás lejtése (x : 1)

Numerikus

0.0

Bevágott 8. szélesség

8. bevágás kapcsolódási szélessége

Numerikus, pozitív

0.0

Bevágott 8. földhányás

8. bevágási kapcsolódás lejtése (x : 1)

Numerikus

0.0

Sík bevágásrézsű

A megkísérelt első, leginkább sík rézsű.

Numerikus, pozitív

6 ( : 1)

Síkvágás maximális magassága

A lezáró kapcsolódás maximálisan megengedett magassága a sík bevágásrézsű esetén

Numerikus, pozitív

1.5 m

5 láb

Középszintű bevágásrézsű

A megkísérelt bevágásrézsű, ha a síkban kiásott földhányás kapcsolódása meghaladja síkvágás maximális magasságát

Numerikus, pozitív

4 ( : 1)

Középszintű vágás maximális magassága

A lezáró kapcsolódás maximálisan megengedett magassága a középszintű bevágásrézsű esetén.

Numerikus, pozitív

3 m

10 láb

Meredek bevágásrézsű

A használandó bevágásrézsű, ha a középszintű kiásott földhányás kapcsolódása meghaladja középvágás maximális magasságát.

Numerikus, pozitív

2 ( : 1)

1. töltés szélessége

1. töltési kapcsolódás szélessége

Numerikus, pozitív

0.0

1. töltés lejtése

1. töltési kapcsolódás lejtése (x : 1)

Numerikus

0.0

2. töltés szélessége

2. töltési kapcsolódás szélessége

Numerikus, pozitív

0.0

2. töltés lejtése

2. töltési kapcsolódás lejtése (x : 1)

Numerikus

0.0

3. töltés szélessége

3. töltési kapcsolódás szélessége

Numerikus, pozitív

0.0

3. töltés lejtése

3. töltési kapcsolódás lejtése (x : 1)

Numerikus

0.0

Sík töltésrézsű

A megkísérelt első, leginkább sík rézsű. (x : 1)

Numerikus, pozitív

6 ( : 1)

Síktöltés maximális magassága

A lezáró kapcsolódás maximálisan megengedett magassága a Sík töltésrézsű esetén

Numerikus, pozitív

1.5 m

5 láb

Középszintű töltésrézsű

A megkísérelt töltött rézsű, ha a Sík töltésrézsű kapcsolódása meghaladja a Síktöltés maximális magasságát

Numerikus, pozitív

4 ( : 1)

Középtöltés maximális magassága

A lezáró kapcsolódás maximálisan megengedett magassága a Középszintű töltésrézsű esetén

Numerikus, pozitív

3 m

10 láb

Meredek töltésrézsű

A használandó töltött rézsű, ha a Középszintű töltésrézsű kapcsolódása meghaladja középtöltés maximális magasságát

Numerikus, pozitív

2 ( : 1)

Mellvéd szélessége

A mellvéd kiszélesedési kapcsolódás szélessége a Meredek töltésrézsű használó töltésnél. Adjon meg nullát, ha nem szeretne mellvéd kiszélesedést használni.

Numerikus, pozitív

0.6 m

2 láb

Mellvéd % lejtése

A mellvéd kiszélesedési kapcsolódás %-os lejtése

Numerikus

-2 (%)

Mellvéd felvétele

Felső rúd kihagyása

Felhasználásával kapcsolódásokat illeszthet be a felső rúd szerkezethez a felső rúd szélesítő szegmensen. Kihagyásával nem illeszti be a felső rúd szerkezetet.

Felhasználás / Kihagyás

Kihagyás

Szélesség az oszlophoz

Ha felvette a felső rudat, a szélesség a csatolási ponttól a mellvéd oszlop belső éléig tart.

Numerikus

0.3 m

1 láb

Kerekítési beállítás

Megadja, hogy a körömvonal kapcsolódása kerekítve legyen-e az illeszkedési pontban

Karakterlánc

Nincs

Kerekítés alapja

Megadja a kerekítéshez használandó paramétert

Karakterlánc

Hossz

Kerekítési paraméter

Megadja a hossz vagy sugár értékét

Numerikus, pozitív

1500 láb

Kerekítés felbontása

Megadja a kerekítési csatolások közbülső pontjainak számát (legfeljebb 10 csatolás)

Numerikus, pozitív

6

Bevonóanyag elhelyezése

Tetszőleges bevonóanyag elhelyezését adhatja meg körömvonal kapcsolódás mentén. Választhat a Minden kapcsolódás, a Körömvonal kapcsolódások, a Csak kapcsolódások kitöltése és a Semmi opciók közül.

Karakterlánc

Nincs

1. lejtés határ

Megadja azt a lejtéshatárt, ameddig a hozzárendelt bevonóanyag elhelyezhető.

Rézsű

1 : 1

1. anyag vastagsága

Megadja a bevonóanyag vastagságát. Ezt a vastagságot a program a kapcsolódásra merőlegesen méri.

Numerikus, pozitív

12 hüvelyk

1. anyag neve

Megadja a kapcsolódások mentén alkalmazott, bevonáshoz használt anyag nevét.

Karakterlánc

Kőszórás

2. lejtés határ

Megadja azt a lejtéshatárt, ameddig a hozzárendelt bevonóanyag elhelyezhető.

Rézsű

2 : 1

2. anyag vastagsága

Megadja a bevonóanyag vastagságát. Ezt a vastagságot a program a kapcsolódásra merőlegesen méri.

Numerikus, pozitív

6 hüvelyk

2. anyag neve

Megadja a kapcsolódások mentén alkalmazott, bevonáshoz használt anyag nevét.

Karakterlánc

Kőszórás

3. lejtés határ

Megadja azt a lejtéshatárt, ameddig a hozzárendelt bevonóanyag elhelyezhető.

Rézsű

4 : 1

3. anyag vastagsága

Megadja a bevonóanyag vastagságát. Ezt a vastagságot a program a kapcsolódásra merőlegesen méri.

Numerikus, pozitív

4 hüvelyk

3. anyag neve

Megadja a kapcsolódások mentén alkalmazott, bevonáshoz használt anyag nevét.

Karakterlánc

Elvetett fű

Célparaméterek

Ez a szakasz az alkotóelemben található olyan paramétereket sorolja fel, amelyek egy vagy több célobjektumhoz rendelhetők hozzá. További információért lásd a című részt a(z) AutoCAD Civil 3D felhasználói útmutató súgójában.

Paraméter

Leírás

Állapot

Körömvonal felület

A körömvonal felület neve. Felület megadásának céljaként a következő objektumtípusok használhatók: felületek.

Szükséges

Kimeneti paraméterek

Paraméter

Leírás

Típus

Körömvonal eltolás

Körömvonal pont eltolása

Numerikus

Körömvonal magasság

Körömvonal pont magassága

Numerikus

Viselkedés

Ez az alkotóelem számos törlési zónához, bevágási és töltési keresztszelvényhez igazodik. Legfeljebb nyolc kapcsolódás használatát teszi lehetővé a kivágott keresztszelvényeknél a pálya élétől a bevágás sarokpontjáig, és ezek közül a kapcsolódások közül bármelyik használható a bevágás tesztpontjaként. Legfeljebb három kapcsolódás használható a töltési sarokponthoz, és speciális padka-kiszélesedést biztosít a meredek töltések esetén.

A bevágási kapcsolódások sorra: 1. bevágás, 2. bevágás ... 8. bevágás. A bevágási tesztpont beviteli értéke jelzi, hogy melyik bevágási kapcsolódás végződik a bevágási tesztpontnál. A következő logikai lépések mennek végbe:

  1. Ideiglenesen létrejönnek a felületvágási kapcsolódások az 1. bevágástól a tesztpontnál végződő bevágási kapcsolódásig.
  2. Ha a tesztpont, vagy az ideiglenes felület bármelyik része a célfelület alatt van, a bevágás jön létre. Ha az összes ideiglenes kapcsolódás a célfelület felett van, akkor töltés jön létre.

Az alkotóelem ábráján a bevágási példában öt bevágási kapcsolódás van definiálva. A bevágási tesztpont a harmadik kapcsolódáson található. A töltési példában két töltési kapcsolódás van definiálva.

Csakúgy mint más körömvonal alkotóelemek, ez az alkotóelem is tetszőlegesen teszi lehetővé bevonóanyagot hozzáadását. Három lejtéstartományt adhat meg. Az első anyagtípus akkor kerül alkalmazásra, ha a kapcsolódások lejtése a megadott lejtés érték alatt van. Az esés 1-től az esés 2-ig a második anyagtípus kerül alkalmazásra. Hasonlóképpen, ha a kapcsolódások lejtése a második és harmadik érték közé esik, akkor a harmadik anyag kerül alkalmazásra. Ha a kapcsolódások lejtői a harmadik lejtőhatárnál kisebbek, semmilyen anyag nem kerül alkalmazásra.

Ha egy alkotóelemhez bevonóanyagot ad, a körömvonal-kapcsolódásokhoz párhuzamos, adott vastagságú kapcsolódásokat ad a program. A program a vastagsági paramétert (például 1. anyag vastagsága) a kapcsolódásra merőlegesen méri. Az alsó szintű kapcsolódások Alapszint, a körömvonal-kapcsolódások pedig Felső kóddal vannak ellátva. Az ezen anyagok által határolt alakok az anyag nevének kódjával vannak ellátva.

Megjegyzés:

Az AutoCAD Civil 3D 2010 program és a korábbi verziók az Anyagvastagság paramétert függőlegesen mérték. Az AutoCAD Civil 3D 2011 és a későbbi verziók ezt a paramétert a kapcsolódásra merőlegesen mérik. Így tehát, ha megnyit egy olyan rajzot az AutoCAD Civil 3D 2011 programban vagy valamely későbbi verzióban, amely tartalmaz az AutoCAD Civil 3D 2010 programban vagy valamely korábbi verziójában létrehozott ilyen alkotóelemet, és újraépíti a nyomterve(ke)t, akkor a program módosítja ezt a paramétert, hogy az az új viselkedésnek feleljen meg. Minden olyan térfogatjelentés is frissítésre kerül, amely használja ezt az alkotóelemet, hogy az új viselkedésnek feleljen meg.

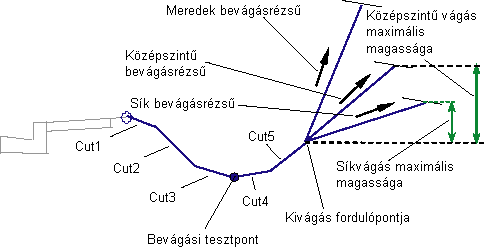

Keresztszelvény bevágása

  1. Ha a bevágási tesztpont a célfelület felett található, akkor a program a tesztpontból visszafelé kiindulva megkeresi a célfelület metszését. A keresztszelvény ennél a pontnál ér véget.
  2. Ha a tesztpont a célfelület alatt található, akkor a fennmaradó bevágási kapcsolódások egyesével hozzáadásra kerülnek. A program mindegyiket megvizsgálja, hogy metszi-e a körömvonal felületet. Ha igen, akkor a bevágási keresztszelvény véget ér a metszési pontnál, és a megfelelő sarokpont és körömvonal kódok hozzárendelése megtörténik.
  3. A célfelület lezárása bevágásban:
    • Ha a Körömvonal-kapcsolódás felvétele Hamis, akkor a körömvonal metszés nem kerül kiszámításra.
    • A körömvonal felület metszése a sík bevágásrézsű értéke alapján kerül kiszámításra.
    • Ha a sík bevágásrézsű magassága meghaladja a síkvágás maximális magasságát, akkor a program újra kiszámítja a körömvonal felület metszését a középszintű bevágásrézsű értéke alapján.
    • Ha a középszintű kiásott földhányás magassága meghaladja a középvágás maximális magasságát, akkor a program újra kiszámítja a körömvonal felület metszését a Meredek bevágásrézsű értéke alapján.

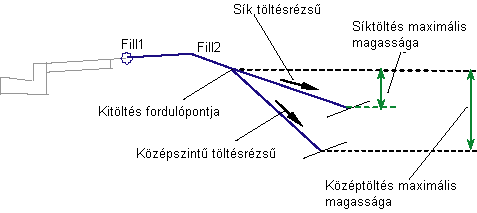

Szelvény feltöltése

  1. A töltési kapcsolódások kifelé kerülnek beillesztésre a csatolási ponttól a töltési sarokpontig, amelyik az utolsó nem nulla értékű töltési kapcsolódás külső éle.
  2. Amikor egy töltési kapcsolódás metszi a körömvonal felületet a sarokpont elérése előtt, a keresztszelvény véget és a keresztszelvényi pontnál, és a megfelelő sarokpont és körömvonal pontkódok hozzárendelése megtörténik.
  3. A célfelület lezárásához töltésben:
    • A célfelület metszése a Sík töltésrézsű értéke alapján kerül kiszámításra. Ha a metszési kapcsolódás magassága nem haladja meg a síktöltés maximális magasságát, akkor ezzel a rézsűvel kerül hozzáadásra a kapcsolódás. Ellenkező esetben:
    • A célfelület metszése újra kiszámításra kerül a Középszintű töltésrézsű értéke alapján. Ha a metszési kapcsolódás magassága nem haladja meg a középtöltés maximális magasságát, akkor ezzel a rézsűvel kerül hozzáadásra a kapcsolódás. Ellenkező esetben:

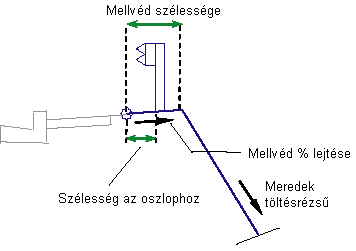

    • Ha egy nullától eltérő mellvédszélesség van megadva, akkor a kapcsolódások (1. töltés, 2. töltés stb.) eltávolításra kerülnek. A mellvéd kapcsolódása a csatolási pontnál kerül hozzáadásra a Mellvéd szélessége és a Mellvéd % lejtés paraméterek alapján. A program újra kiszámítja a célfelület metszését a mellvéd kiszélesedés kapcsolódásának külső éléből a Meredek töltésrézsű érték alapján, és a kapcsolódás hozzáadásra kerül.
    • Ha a mellvéd szélessége nulla, akkor meredek töltésrézsűt alkalmaz a rendszer a töltési sarokponttól.

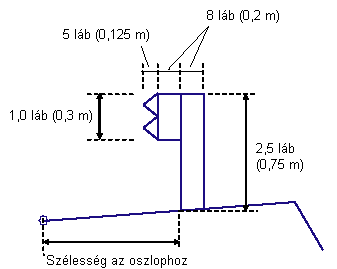

A mellvéd szerkezet felhasználható a meredek töltésrézsű feltételének megfelelő szelvények töltéséhez. Ha megfelel ennek a feltételnek, a Mellvéd szélessége nem nulla, és a Mellvéd felvétele érvényben van, akkor a mellvéd szerkezet megrajzolásra kerül a szelvénynél. A mellvéd szerkezet méretei rögzítettek, ahogy ez az alábbi ábrán is látható.

Művelet tervezési módban

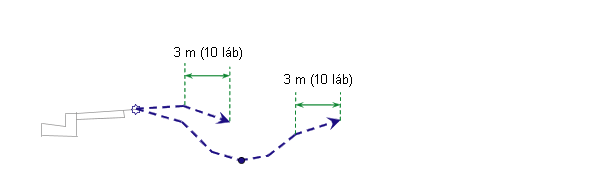

Elrendezési módban ez az alkotóelem a bevágást és töltést is szaggatott vonalakkal jeleníti meg. A körömvonal-kapcsolódás vízszintesen kifelé nyúlik 3 méterre vagy 10 lábra, és a nyílfejben végződik.

Pont-, kapcsolódás- és alakkódok

A következő táblázat azoknak az ilyen típusú alkotóelemeknek tartalmazza a pont-, kapcsolódás- és alakkódjait, amelyekhez van kód hozzárendelve. A táblázatban nem szerepelnek azok az alkotóelemek, amelyekhez nincsenek pont-, kapcsolódás- és alakkódok hozzárendelve.

Pont, kapcsolódás vagy alak

Kód

Leírás

CP(n+1)

Árok_Ki

Árok tesztpont az n-edik bevágási kapcsolódás végén, ahol n a bevágási tesztpont száma

CP (1 - n)

Töréspont

Töréspont_Bevágás

Bevágási rézsű sarokpontja

CP10

Körömvonal

Körömvonal_bevágás

Bevágásrézsű kitűzési pontja

FP (1 - n)

Töréspont

Töréspont_Töltés

Töltési rézsű sarokpontja

FP5

Körömvonal

Körömvonal_Töltés

Töltésrézsű kitűzési pontja

Minden kapcsolódás

Tető

Alapszint

Minden bevágási, töltési és mellvéd kapcsolódás

Mellvéd pontok

Nincs

Kódok nem kerülnek hozzárendelésre a mellvéd szerkezeten lévő pontokhoz.

Mellvéd kapcsolódások

Mellvéd

A mellvéden található összes kapcsolódás.

Végső körömvonal-kapcsolódás

Tető

Alapszint

Körömvonal

Körömvonal_bevágás

Körömvonal-kapcsolódás a bevágási keresztszelvényhez

Végső körömvonal-kapcsolódás

Tető

Alapszint

Körömvonal

Körömvonal_Töltés

Körömvonal-kapcsolódás töltött keresztszelvénynél

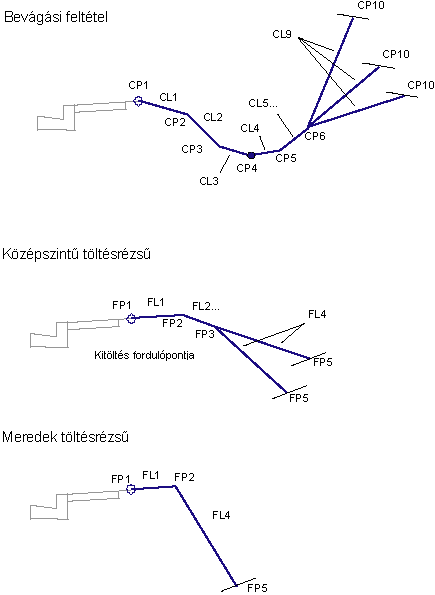

Kódolási ábra
