ParabolikusBevonás

Ez az alkotóelem parabolikus forgalmi sávok beillesztésével jeleníti meg a pályafelületet, a burkolatot, a városi ágyazati réteget, illetve az ismert perempontok közötti parabolikus sávokat. A parabolikus alakot egy sor rövid, egyenes vonalú kapcsolódás jelzi.

Ennek az alkotóelemnek a használatához a bal és jobb perempontokat definiáló külön nyomvonalak szükségesek. Az ezeknél a pontoknál mért szintmagasságok felületekből vagy hossz-szelvényekből származhatnak. Továbbá ha az éleket definiáló komponens (például szegély és víznyelő) szintén egy rehabilitációs komponens, akkor kijelölt pontokként lehet ezeket megadni, és ezzel transzformálhatók az eltolási és szintmagassági adatok.

Igazítás

A csatolási pont (közel) az alkotóelem tetőpontja. Mivel az alkotóelem sávokat helyez a tető mindkét oldalára, ezért ez a csatolási pont általában a kiindulási vonali ponton található. Elrendezési módban ez a pont egybeesik a tetőponttal, nyomtervi állapotban a pályafület hossz-szelvény pontja (vagy kiindulási vonali jelölőpontja) nem egyezhet meg a tetőponttal, mivel a tetőpont eltolása és szintmagassága a bal és jobb (perempont) eltolási értékekből kerül kiszámításra.

Beviteli paraméterek

Megjegyzés: Minden méret méterben vagy lábban van megadva, ha nincs feltüntetve más mértékegység. Az összes rézsű a távolság-magasság arányában van megadva (például 4 : 1), ha nincs „%” jellel ellátva.

Paraméter	Leírás	Típus	Alapértelmezett
Bal perem eltolás	A csatolási pont és a burkolat bal éle közötti távolság. Ez az érték csak akkor használatos, ha nem kapcsolódik nyomvonal vagy kijelölt pont a bal élhez.	Numerikus	7.2 m 24.0 láb
Jobb perem eltolás	A csatolási pont és a burkolat jobb éle közötti távolság. Ez az érték csak akkor használatos, ha nem kapcsolódik nyomvonal vagy kijelölt pont a jobb élhez.	Numerikus	7.2 m 24.0 láb
Bal perem – Kijelölt pont	Az alkotóelem elindításához a burkolateltolás meglévő bal oldali élének és a magasságnak a biztosítása (VÁLASZTHATÓ)	Karakterlánc	Nincs
Jobb perem – Kijelölt pont	Az alkotóelem elindításához a burkolateltolás meglévő jobb oldali élének és a magasságnak a biztosítása (VÁLASZTHATÓ)	Karakterlánc	Nincs
Tetőmagasság	Magasság a párkányvonal középpontjától az úr tetőig.	Numerikus, pozitív	0.10m 0.3333 láb
Min. % lejtés	A sávok minimálisan megengedett %-os oldalesése, a csatolási ponttól kifelé.	Numerikus	-1%
Max. % lejtés	A sávok maximálisan megengedett %-os oldalesése, a csatolási ponttól kifelé.	Numerikus	-4%
Bevonatmélység	Átfedés mélysége a pályafelület alatt.	Numerikus, pozitív	0.025m 0.083 láb
No. Növekmények	A parabolikus alakot szimuláló egyesen vonalú növekmények száma	Numerikus, pozitív, páros	8

Ha a célparaméterek meg vannak adva, akkor a fenti paraméterek (egészen pontosan az eltolások és a kijelölt pontok) figyelmen kívül maradnak.

Célparaméterek

Ez a szakasz az alkotóelem azon paramétereit sorolja fel, amelyek egy célobjektumhoz, például egy rajzban szereplő felület, nyomvonal vagy hossz-szelvény objektumhoz rendelhetők hozzá. További információért lásd a című részt a(z) AutoCAD Civil 3D felhasználói útmutató súgójában.

Paraméter	Leírás	Állapot
Bal csatornapont	Ez megadja a burkolat eltolási értékének bal élét a csatolási ponthoz viszonyítva. A következő objektumtípusokat lehet megadni az eltolás céljaként: nyomvonalak, vonalláncok, vezérlővonalak és földmérési alakzatok.	Választható
Jobb oldali csatornapont	Ez megadja a burkolat eltolási értékének jobb élét a csatolási ponthoz viszonyítva. A következő objektumtípusokat lehet megadni az eltolás céljaként: nyomvonalak, vonalláncok, vezérlővonalak és földmérési alakzatok.	Választható
Bal csatorna hossz-szelvény	Ez megadja a burkolat magassági értékének bal élét a csatolási ponthoz viszonyítva. A szintmagasság megadása a következő objektumtípusok esetében hajtható végre: hossz-szelvények, 3D vonalláncok, vezérlővonalak és földmérési alakzatok.	Választható
Jobb oldali csatorna hossz-szelvény	Ez megadja a burkolat magassági értékének jobb élét a csatolási ponthoz viszonyítva. A szintmagasság megadása a következő objektumtípusok esetében hajtható végre: hossz-szelvények, 3D vonalláncok, vezérlővonalak és földmérési alakzatok.	Választható
EGFelsőFelület	Ha a hossz-szelvények nincsenek megadva a burkolatmagasság bal/jobb éléhez, akkor ez a felületmagasság lesz a magassági érték (értelem szerűen a bal és jobb oldalon). A felület megadásához a következő objektumtípusok használhatók: felületek.	Szükséges

Kimeneti paraméterek

Nincs

Viselkedés

A kezdeti csatolási pont csak egy helyettesítő (inkább elrendezési módban használatos). Az első két pont a bal és jobb él, amelyek eltolása és szintmagassága a beviteli paraméterek alapján kerül megállapításra.

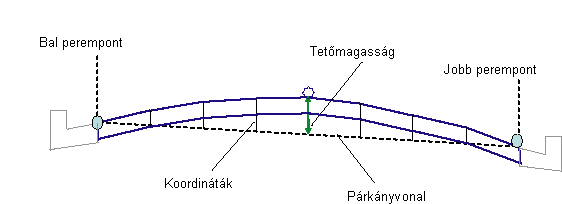

A párkányvonalat a (a forgalmi sávok újonnan létrehozott éleit jelző) bal és jobb perempontok összekötése adja meg. Ezt a párkányvonal több „növekményi” paraméterre tagolódik, a középső pedig a „tetőpont” eltolása. A tetőpont magassága úgy jön létre, hogy a „tetőmagasság” paramétert hozzáadjuk a párkányvonal középpontjának magasságához.

A parabolikus ív más elszórt pontjainak koordinátái a szokásos magassági lekerekítéssel számíthatók ki, feltéve, hogy a párkányvonal vízszintes. Egyenes vonalú kapcsolódások kapcsolják össze a koordináta pontokat (a bal éltől a tetőponton át a jobb élig) a pályafelületet definiálva. Egy párhuzamos felület kerül beillesztésre az átfedés mélységében, a pályafelület alatt.

Művelet tervezési módban

Elrendezési módban ez az alkotóelem egyenlő számú sávokat helyez (a beviteli paraméterek alapján) a csatolási pont mindkét oldalára. Az első két élpont a bal/jobb eltolások alapján kerül elhelyezésre. A bal és jobb pont szintmagasságát (elrendezési módban) úgy kapjuk meg, ha kivonjuk a tetőmagasságot a csatolási pont koordinátájából. Ezután a „Tetőpont” félúton található a két pont között. Mivel azonban az alapértelmezések megegyezne a bal és a jobb oldal esetében is, ezért az alapértelmezés szerint a tetőpont megegyezik a csatolási ponttal. A sáv rézsűk fogadása érkezésük szerint történik. A burkolat vastagsága egyenlő a borítás mélységével.

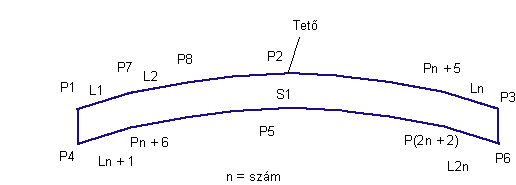

Pont-, kapcsolódás- és alakkódok

A következő táblázat azoknak az ilyen típusú alkotóelemeknek tartalmazza a pont-, kapcsolódás- és alakkódjait, amelyekhez van kód hozzárendelve. A táblázatban nem szerepelnek azok az alkotóelemek, amelyekhez nincsenek pont-, kapcsolódás- és alakkódok hozzárendelve.

Pont, kapcsolódás vagy alak	Kód	Leírás
P1, P3	FSSz	Sáv külső élei a pályafelületen
P4, P6	FSSz_Szőnyegezés	Sáv külső élei a viszonyítási felület
P2	Tető	Tetőpont a pályafelületen
P5	Tető_Szőnyegezés	Tetőpont az 1. burkolaton
L1 - Ln	Felső, Burkolat	Az összes pontot összekötő kapcsolódások a pályafelületen
L(n+1) - L(2n)	Átfedés	A kapcsolódások összekötik az összes pontot az átfedési felület alján
S1	Átfedés	A pályafelület és az 1. burkolat közötti terület
