JelölőPont

Ez az alkotóelem egy meglévő pontot jelöl meg egy névvel a mintakeresztszelvényen.

Ez általában úgy történik meg, hogy más alkotóelemek a későbbiek során kapcsolódásokat tudjanak beilleszteni, melyek visszacsatolnak ehhez a ponthoz (például a KapcsolásMegjelöltPonthoz). A csatolási pont a megjelölt pont. Felhasználói pontkódokat adhat ehhez a kijelölt ponthoz.

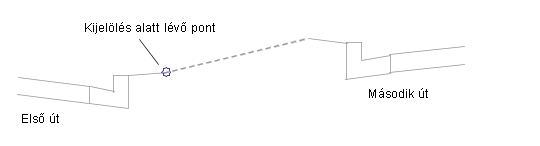

Az alábbi példában két útpálya látható független hossz-szelvényekkel. Az első útpálya kapcsolódásainak létrehozása után megjelölésre kerül a bal külső élen lévő pont. Később, a második útpálya kapcsolódásainak létrehozása után beilleszthető egy kapcsolódás a jobb külső élétől vissza a kijelölt pontig.

Megjegyzés:

Ha a JelöltPont alkotóelemet használja a KapcsolásMegjelöltPonthoz alkotóelemmel, a KapcsolásMegjelöltPonthoz alkotóelem megfelelő működése (rajz) érdekében ezt a JelöltPont alkotóelem alatt kell elhelyezni a Mintakeresztszelvény tulajdonságok Felépítés lapján. Ha a KapcsolásMegjelöltPonthoz alkotóelem nem a JelöltPont alkotóelem alatt van elhelyezve a Felépítés lapon, válassza ki az alkotóelem-csoport nevét a Felépítés lapon, majd kattintson rá a jobb gombbal és válassza ki a Felfelé opciót, hogy a JelöltPont alkotóelem a KapcsolásMegjelöltPonthoz alkotóelem felett helyezkedjen el a listán.

Igazítás

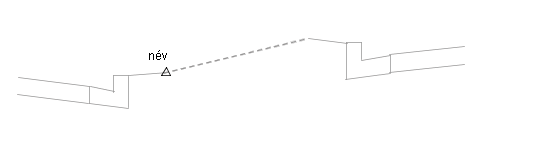

A kijelölt pont neve a csatolási ponthoz kerül.

Beviteli paraméterek

Megjegyzés: Minden méret méterben vagy lábban van megadva, ha nincs feltüntetve más mértékegység. Az összes rézsű a távolság-magasság arányában van megadva (például 4 : 1), ha nincs „%” jellel ellátva.

Paraméter

Leírás

Típus

Alapértelmezett

Pontnév

A csatolási pont megjelöléséhez használt név

Karakterlánc

Nincs

Pontkódok

Szükség szerint megadja a pontkódokat ezen a helyen, ha több, vesszővel elválasztva

Karakterlánc

JelöltPont

Célparaméterek

Ez a szakasz az alkotóelem azon paramétereit sorolja fel, amelyek egy célobjektumhoz, például egy rajzban szereplő felület, nyomvonal vagy hossz-szelvény objektumhoz rendelhetők hozzá. További információért lásd a című részt a(z) AutoCAD Civil 3D felhasználói útmutató súgójában.

Célparaméterek: Nincs.

Kimeneti paraméterek

Nincsenek.

Viselkedés

A program hozzárendel egy nevet a kiválasztott csatolási ponthoz. Erre a pontra név szerint lehet hivatkozni a később hozzáadott alkotóelemekben.

Művelet tervezési módban

Elrendezési módban ez az alkotóelem egy háromszög jelet rajzol a kijelölt pont helyére, és megjeleníti a kijelölt pont nevét a pont feletti címkében.

Pont-, kapcsolódás- és alakkódok

A következő táblázat azoknak az ilyen típusú alkotóelemeknek tartalmazza a pont-, kapcsolódás- és alakkódjait, amelyekhez van kód hozzárendelve. A táblázatban nem szerepelnek azok az alkotóelemek, amelyekhez nincsenek pont-, kapcsolódás- és alakkódok hozzárendelve.

Pont, kapcsolódás vagy alak

Kód

Leírás

P1

JelöltPont

Kijelölt pontkód

Kódolási ábra

Nincsenek.
