Ez az alkotóelem egy burkolt padkát illeszt be, ahol az ágyazati réteg a körömvonal pontig nyúlik.
Igazítás
A csatolási pont a burkolt padka belső élén található, amely általában a forgalmi sáv külső élén található.
Beviteli paraméterek
Megjegyzés: Minden méret méterben vagy lábban van megadva, ha nincs feltüntetve más mértékegység. Az összes rézsű a távolság-magasság arányában van megadva (például 4 : 1), ha nincs „%” jellel ellátva.
|
Paraméter |
Leírás |
Típus |
Alapértelmezett |
|---|---|---|---|
|
Körömvonal magasság |
Numerikus |
- 2.452 |
|
|
Körömvonal eltolás |
Numerikus |
15.889 | |
|
Körömvonal esése |
A körömvonal-kapcsolódás rögzített esésének értéke. A program akkor használja, ha az „Esés tartása” beállítás bekapcsolt. |
Numerikus, pozitív |
4 ( : 1) |
|
Oldal |
Megadja, hogy az alkotóelemet a csatolási pont jobb vagy bal oldalára illessze be. |
Bal/Jobb |
Jobb |
|
Padka szélessége |
Szélesség a csatolási ponttól padka sarokpontjáig |
Numerikus |
2.4 m 8.0 láb |
|
Túlemelés lejtésének használata |
Megadja, hogy a fő nyomvonalon meghatározott túlemelés jellemzőkből származó lejtést használja a program. |
Választási lista:
|
Nem |
| Padka esésiránya |
Meghatározza, hogy a padka a tetőtől távolodva, vagy a tető irányába lejtsen. |
Választási lista:
|
Tetőtől távolodva |
|
Padka alapértelmezett esése |
A padka alapértelmezett lejtése, ha nincs meghatározva túlemelés. |
Numerikus, Esés |
-6.000% |
| Ágyazati réteg körömvonalának típusa | Válassza ki, hogy a körömvonal kapcsolódást a változó szélességű rögzített rézsűhöz fogja meg, vagy a rögzített szélességű változó rézsűhöz. | Választási lista: a) Esés tartása, szélesség beállítása, b) Szélesség tartása, esés beállítása | Esés tartása, szélesség beállítása |
|
Körömvonal esése / Szélesség |
A körömvonal-kapcsolódás rögzített esését (x : 1) vagy rögzített szélességét adja meg. Akkor használja a program, ha az „Esés tartása” vagy a „Szélesség tartása” opció be van kapcsolva. |
Numerikus, pozitív |
4 ( : 1) |
|
Ágyazat - Túlemelés használata |
Az ágyazathoz tartozó túlemelés esésének használatát határozza meg. |
Választási lista: a) Külső padka esése, b) Belső padka esése, c) Nem |
Külső padka esése |
|
Ágyazat alapértelmezett esése |
Az ágyazat alapértelmezett lejtése, ha nincs meghatározva túlemelés. |
Numerikus, Esés |
-6.000% |
|
Burkolat1 túlnyúlása |
Az a szélesség, amellyel az 1. burkolati réteg túlnyúlik a padka sarokpontján. Az 1. burkolati réteg alja nem nyúlhat túl a padka oldalrézsűn. |
Numerikus, pozitív |
0.0 |
|
Burkolat2 túlnyúlása |
Az a szélesség, amellyel a 2. burkolati réteg túlnyúlik a padka sarokpontján. Ennek nagyobbnak vagy egyenlőnek kell lennie az 1. burkolat túlnyúlásával. A 2. burkolati réteg nem nyúlhat túl padka oldalrézsűjén. |
Numerikus, pozitív |
0.0 |
|
Alap túlnyúlása |
Az a szélesség, amellyel az alap réteg túlnyúlik a padka sarokpontján. Ennek nagyobbnak vagy egyenlőnek kell lennie a 2. burkolat túlnyúlásával. Az alapréteg nem nyúlhat túl a padka oldalrézsűn. |
Numerikus, pozitív |
0.0 |
|
Burkolat1 mélysége |
Pályafelület és az 1. burkolat közötti mélység (nulla a kihagyáshoz) |
Numerikus, nem negatív |
0.025 m 0.083 láb |
|
Burkolat2 mélysége |
Az 1. burkolat és a 2. burkolat közötti mélység (nulla a kihagyáshoz) |
Numerikus, nem negatív |
0.025 m 0.083 láb |
|
Alapmélység |
A 2. burkolat és az alap közötti mélység (nulla a kihagyáshoz) |
Numerikus, nem negatív |
0.100 m 0.333 láb |
|
Ágyazati réteg mélysége |
Az ágyazati réteg mélysége a csatolási pontnál (nulla a kihagyáshoz) |
Numerikus, nem negatív |
0.300 m 1.000 láb |
Célparaméterek
Ez a szakasz az alkotóelem azon paramétereit sorolja fel, amelyek egy célobjektumhoz, például egy rajzban szereplő felület, nyomvonal vagy hossz-szelvény objektumhoz rendelhetők hozzá. További információért lásd a című részt a(z) AutoCAD Civil 3D felhasználói útmutató súgójában.
|
Paraméter |
Hozzárendelés típusa |
Állapot |
|---|---|---|
|
Padka szélessége |
Ezzel felülbírálható a rögzített Padka szélessége, és a padka éle egy eltolási nyomvonalhoz köthető. A következő objektumtípusokat lehet megadni az eltolás céljaként: nyomvonalak, vonalláncok, vezérlővonalak és földmérési alakzatok. |
Választható |
Kimeneti paraméterek
|
Paraméter |
Leírás |
Típus |
|---|---|---|
|
Körömvonal esése |
Körömvonal kapcsolódás lejtése |
Numerikus |
|
Körömvonal eltolás |
Ágyazati körömvonal pont eltolása |
Numerikus |
|
Körömvonal magasság |
Ágyazati körömvonal pont szintmagassága |
Numerikus |
|
Padka szélessége |
Burkolt padka szélessége |
Numerikus |
| Padka esése |
Burkolt padka esése |
Numerikus |
Viselkedés

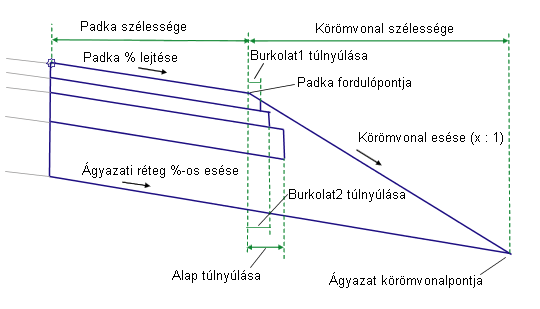

A padka felülete a megadott szélességgel és %-os lejtéssel kerül beillesztésre a csatolási ponttól kifelé, az ágyazati kapcsolódás pedig a pályafelület alatt lévő Ágyazati mélységnél kezdődő csatolási pont eltolástól kerül beillesztésre.
A padka körömvonal kapcsolódás rögzített lejtéssel (Körömvonal rézsű tartása = Igaz) vagy rögzített szélességgel is beilleszthető (Körömvonal rézsű tartása = Hamis). Ha rögzített esést használ, akkor a körömvonal kapcsolódás a padka külső élétől addig terjed, amíg nem metszi az ágyazati kapcsolódást. Ellenkező esetben az ágyazati réteg a padka külső élén túlnyúlik, és a körömvonal kapcsolódás az ágyazati réteg végéhez kapcsolódik.
A Burkolat1, Burkolat2 és az Alapfelület kapcsolódásai a pályafelülettel párhuzamosan kerülnek beillesztésre a megadott mélységnél. Ha a réteg Meghosszabbítási értékei nem egyenlők nullával, akkor minden réteg meghosszabbodik a padka sarokpontján túl. Ha egy réteg túlnyúlik a körömvonal rézsűn, akkor a rézsű metszésénél véget ér. Minden rétegnek legalább olyan szélesnek kell lennie, mint a felette található réteg.
Művelet tervezési módban
Elrendezési módban ez az alkotóelem megjeleníti egy normál tetős út padkájának kapcsolódásait. Ha numerikus lejtési értékek vannak megadva a Padka % lejtés és az Alap % lejtés esetében, akkor a kapcsolódások a megadott lejtési értékekkel jelennek meg. Ellenkező esetben a -6 %-os alapértelmezett esés használatos.
Pont-, kapcsolódás- és alakkódok
A következő táblázat azoknak az ilyen típusú alkotóelemeknek tartalmazza a pont-, kapcsolódás- és alakkódjait, amelyekhez van kód hozzárendelve. A táblázatban nem szerepelnek azok az alkotóelemek, amelyekhez nincsenek pont-, kapcsolódás- és alakkódok hozzárendelve.
|
Típus |
Kód |
Leírás |
|---|---|---|
|
P2 |
BPSZ |
A burkolt padka széle, pályafelület |
|
P4 |
BPSz 1.burk. |
A burkolt padka széle az 1. burkolaton |
|
P13 |
BPSz 2.burk. |
A burkolt padka széle a 2. burkolaton |
|
P7 |
BPSZ |
A burkolt padka széle az alapon |
|
P11 |
Körömvonal Alapalatt |
Ágyazati körömvonalpont |
|
L1, L2 |
Felső, Burkolat |
Burkolt pályafelület |
|
L4 |
Burkolat1 |
|
|
L8 |
Burkolat2 |
|
|
L12 |
Bázis |
|
|
L15 |
Ágyazati réteg Alapszint |
|
|
L14 |
Felül, Kaviccsal szórt |
Burkolatlan pályafelület |
|
Egyéb kapcsolódások |
Ahogy az alábbiakban látható |
Burkolatlan pályafelület |
|
S1 |
Burkolat1 |
|
|
S2 |
Burkolat2 |
|
|
S3 |
Bázis |
|
|
S4 |
Ágyazati réteg |

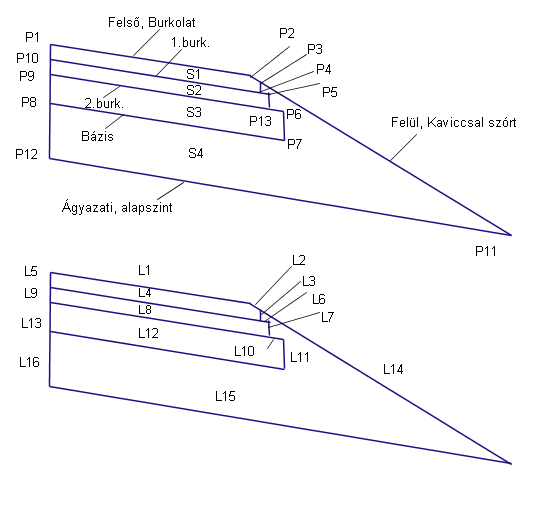

Kódolási ábra
