AlapSzegély

Ez az alkotóelem egy egyszerű szegélyt hoz létre a pálya szélén. Ez csatolható a burkolat külső éléhez, vagy belül egy középvonal éléhez.

Ez az alkotóelem az egyike azoknak az alkotóelemeknek, amelyek a Kezdeti lépések útmutatóban és az oktatóanyagokban szerepelnek az útmodellezés bemutatása során.

Igazítás

A csatolási pont az első esetben a szegély első felületén van, a második esetben pedig a hátsó felületen.

Beviteli paraméterek

Megjegyzés: Minden méret méterben vagy lábban van megadva, ha nincs feltüntetve más mértékegység. Az összes rézsű a távolság-magasság arányában van megadva (például 4 : 1), ha nincs „%” jellel ellátva.

Paraméter

Leírás

Típus

Alapértelmezett

Oldal

Megadja, hogy melyik oldalra kerüljön az alkotóelem

Bal/Jobb

Jobb

Szélesség

Szegély szélessége

Numerikus, pozitív

0.225 m

0.75 láb

Mélység

Szegély mélysége

Numerikus, pozitív

0.45 m

1.5 láb

Csatolási pont

A szegély csatolási pontját Elülső vagy Hátsó lapként adja meg.

Boole

Elülső lap

Mélység

A szegély mélysége a belső csatolási pont alatt

Numerikus, pozitív

0.3 m

1.0 láb

Hátsó magasság

Szegély hátsó élének megjelenő magassága

Numerikus, pozitív

0.0 m

0.0 láb

Szegélyél hajlásszöge A szegély elülső lapjához meghatározott hajlásszög. Nulla fok megadása függőleges laphoz. Szög

Nulla fok

Hajlásszög megadása a szegély tetejére A szegély elülső lapjára merőleges felső lap beállítása. Logikai: Igen/Nem

Igen

Célparaméterek

Ez a szakasz az alkotóelemben található olyan paramétereket sorolja fel, amelyek egy vagy több célobjektumhoz rendelhetők hozzá. További információt a alatt talál, a AutoCAD Civil 3D felhasználói útmutató súgójában.

Célparaméterek: Nincs.

Kimeneti paraméterek

Nincsenek.

Viselkedés

Ez az alkotóelem egy négyszögletes formát hoz létre egy egyszerű szegélyhez, melynek csatolási pontja alul, a belső élen található.

Művelet tervezési módban

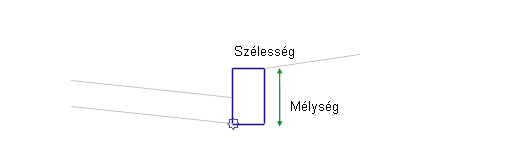

Elrendezési módban ez az alkotóelem rajzolja meg a szegély alakját a beviteli paraméterek alapján.

Pont-, kapcsolódás- és alakkódok

A következő táblázat azoknak az ilyen típusú alkotóelemeknek tartalmazza a pont-, kapcsolódás- és alakkódjait, amelyekhez van kód hozzárendelve. A táblázatban nem szerepelnek azok az alkotóelemek, amelyekhez nincsenek pont-, kapcsolódás- és alakkódok hozzárendelve.

Pont, kapcsolódás vagy alak

Kódok

Leírás

P1

SzegélyAlj

Szegély alja belül

P2

Felsőszegély

Szegély teteje belül

P3

Hátsószegély

Szegély teteje kívül

Minden kapcsolódás

Szegély

S1

Szegély

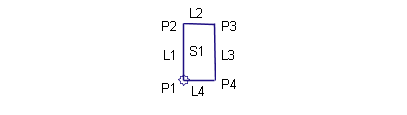

Kódolási ábra
