OldalárokFedett

Ez az alkotóelem a mintakeresztszelvény jobb vagy bal oldalához adható árok műtárgyat hoz létre.

Igény szerint ezzel az alkotóelemmel körömvonal-kapcsolódásokat adhat a műtárgy bármely oldalához.

Igazítás

A csatolási pont az árok műtárgy előtti rézsű-kapcsolódások legbelső pontja. Ha a nincsenek a belső oldalon rézsű-kapcsolódások, akkor a csatolási pont a belső fal legbelső pontjára kerül.

Beviteli paraméterek

Megjegyzés: Minden méret méterben vagy lábban van megadva, GenericPavementStructureha nincs feltüntetve más mértékegység. Az összes rézsű a távolság-magasság arányában van megadva (például 4 : 1), kivéve, ha „%” jellel van ellátva.

Paraméter	Leírás	Típus	Alapértelmezett
Oldal	Megadja, hogy az alkotóelemet a csatolási pont jobb vagy bal oldalára illessze be.	Bal / Jobb	Jobb
Árok mélysége	Árok mélysége a belső oldalon	Numerikus, pozitív	2.0 láb 0.6 m
Alapszélesség	Árok fenekének szélessége	Numerikus, pozitív	1.0 láb 0.3 m
Felső szélesség	Ároknyílás a fedélnél	Numerikus, pozitív	2.0 láb 0.6 m
Fedélhézag	Hézag a fedél oldalai és a belső falak között	Numerikus, pozitív	0 láb 0m
A1	Belső fal felső vastagsága a fedél mellett	Numerikus, pozitív	0.45 láb 0.15 m
B1	Az árok műtárgy belső falának vastagsága	Numerikus, pozitív	0.6 láb 0.2 m
C1	Fedél mélysége belül	Numerikus, pozitív	0.6 láb 0.2 m
D	Árokfenék ágyazatának szélessége	Numerikus, pozitív	0.6 láb 0.2 m
Belső földpadka szélessége	A (választható) belső földpadka szélessége. Nulla érték megadása esetén nem jön létre földpadka	Numerikus, pozitív	1.5 láb 0.5 m
Belső földpadka esése	A (választható) belső földpadka oldalesése. Az árok műtárgy élétől van mérve, és a pozitív lejtés az ároktól emelkedő földpadkát jelent	Numerikus, Eséstípus	4%
F1	Belső hátrézsű-kapcsolódás (választható) szélessége. Nulla érték megadása esetén nem jön létre hátrézsű-kapcsolódás	Numerikus	1.0 láb 0.3 m
G1	A (választható) belső hátrézsű-kapcsolódás lejtése. Az árok műtárgytól van mérve, és a pozitív lejtés a kezdőponttól emelkedő kapcsolódást jelent	Numerikus, Eséstípus	1:1
A2	Külső fal felső vastagsága a fedél mellett	Numerikus, pozitív	0.45 láb 0.15 m
B2	Az árok műtárgy külső falának vastagsága	Numerikus, pozitív	0.6 láb 0.2 m
C2	Fedél mélysége kívül	Numerikus, pozitív	0.45 láb 0.15 m
E	Annak a fordulópontnak mélysége, ahol a külső földpadka/hátrézsű-kapcsolódások találhatók	Numerikus, pozitív	0 láb 0 m
Külső földpadka szélessége	A (választható) külső földpadka szélessége. Nulla érték megadása esetén nem jön létre földpadka	Külső földpadka szélessége	3.5 láb 1.1m
Külső földpadka esése	A (választható) külső földpadka oldalesése. Az árok műtárgy élétől van mérve, és a pozitív lejtés az ároktól emelkedő földpadkát jelent	Külső földpadka esése	4%
F2	Külső hátrézsű-kapcsolódás (választható) szélessége. Nulla érték megadása esetén nem jön létre hátrézsű-kapcsolódás	Numerikus, pozitív	0.3
G2	A (választható) külső hátrézsű-kapcsolódás lejtése. Az árok műtárgytól van mérve, és a pozitív lejtés a kezdőponttól emelkedő kapcsolódást jelent	Numerikus, Eséstípus	1 : 1

Célparaméterek

Ez a szakasz az alkotóelem azon paramétereit sorolja fel, amelyek egy célobjektumhoz, például egy rajzban szereplő felület, nyomvonal vagy hossz-szelvény objektumhoz rendelhetők hozzá. További információért lásd: a AutoCAD Civil 3D Kezelési útmutatóban.

Célparaméterek: Nincs.

Kimeneti paraméterek

Nincsenek.

Viselkedés

Az alkotóelem egy árokműtárgy alakját készíti el a fenti ábrán látható módon. Ha ki szeretné hagyni a körömvonal- és a földpadka-kapcsolódásokat, a megfelelő szélességi paramétereknél nulla értéket adjon meg.

Művelet tervezési módban

Ezt az alkotóelemet a program elrendezési módban a csatolási ponttól kezdődően, a bemeneti paraméterek használatával megadott módon rajzolja meg.

Pont-, kapcsolódás- és alakkódok

A következő táblázat azoknak az ilyen típusú alkotóelemeknek tartalmazza a pont-, kapcsolódás- és alakkódjait, amelyekhez van kód hozzárendelve. A táblázatban nem szerepelnek azok az alkotóelemek, amelyekhez nincsenek pont-, kapcsolódás- és alakkódok hozzárendelve.

Pont / Kapcsolódás	Kódok	Leírás
P1	Árok_Be
P1, P4	Árok_Hát
P2, P3	Árok_Fedél_Felület
P15, P16	Fedél_Tető	L2 két ponttal adható meg
P21	Árok_Hát_Töltés
P23	Árok_Ki
L18, L19, L20, L21	Felső, alapszint
L1, L2, L3	Tető
L4, L5, L6	Alapszint
S1	Árok	Árok műtárgy alakterülete
S2	Fedél	Fedélműtárgy területe

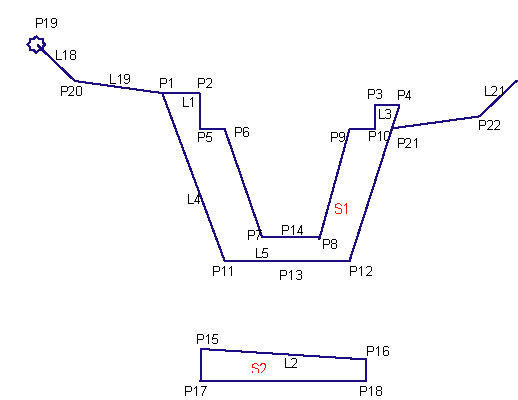

Kódolási ábra
