NyomottKözépvonal

Ez az alkotóelem létrehozza a csatolási pont és a korábbiakban megnevezett kijelölt pont közötti benyomott középvonal keresztmetszeti megjelenítését.

A JelölőPont alkotóelemet használja először, ha a csatlakozási pont még nincs megjelölve.

Igazítás

A csatolási pont vagy a bal vagy a jobb középvonali árok rézsű külső élén található, a korábban definiált kijelölt pont pedig a szemközti külső élen található. Nem számít, hogy melyik pont a bal vagy jobb a másik szempontjából.

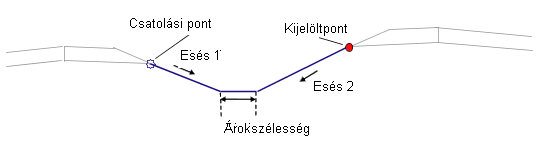

Beviteli paraméterek

Megjegyzés: Minden méret méterben vagy lábban van megadva, ha nincs feltüntetve más mértékegység. Az összes rézsű a távolság-magasság arányában van megadva (például 4 : 1), ha nincs „%” jellel ellátva.

Paraméter	Leírás	Típus	Alapértelmezett
Kijelölt pont neve	A korábban definiált kijelölt pont neve	Karakterlánc	Nincs
Esés 1	A csatolási ponttól befelé terjedő kapcsolódás (x : 1) esése	Numerikus	-4 ( : 1)
Esés 2	A kijelölt ponttól befelé terjedő kapcsolódás (x : 1) esése	Numerikus	-4 ( : 1)
Árok rézsűk tartása	Azokban az esetekben, amikor az árok felső rézsűjének pontjai nem azonos szintmagasságban vannak, akkor kijelöli, hogy az árok oldalrézsűi megmaradjanak, és az árok pozíciója változzon, vagy az árok középen maradjon és az oldalrézsű változzon a felső oldalon.	Választási lista	Árok oldalrézsű tartása, az árkot középről történő eltolása
Árokszélesség	A középvonali árok aljának szélessége (nulla esetén V alakú árok)	Numerikus, pozitív	0.6 m 2 láb

Célparaméterek

Ez a szakasz az alkotóelem azon paramétereit sorolja fel, amelyek egy célobjektumhoz, például egy rajzban szereplő felület, nyomvonal vagy hossz-szelvény objektumhoz rendelhetők hozzá. További információt a alatt talál, a AutoCAD Civil 3D felhasználói útmutató súgójában.

Célparaméterek: Nincs.

Kimeneti paraméterek

Nincsenek.

Viselkedés

A rendszer megállapítja a csatolási pont és a kijelölt pont helyét. A kijelölt pont a csatolási ponttól jobbra és balra is lehet. A kapcsolódások befelé terjednek az Esés 1 értékkel a csatolási ponttól, és az Esés 2 értékkel a kijelölt ponttól, amíg nem metszik egymást. Ha az árok adott szélességű, akkor egy vízszintes árok alja kapcsolódás kerül az egymást metsző oldalrézsűkhöz.

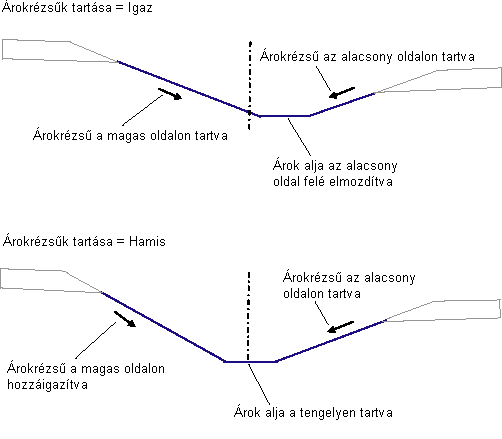

Árok rézsűk

Az árok rézsűk teteje különböző szintmagasságon lehet a bal és a jobb oldalon, aszimmetrikus árkot eredményezve. Kétféleképpen lehet kezelni ezt a helyzetet. Ha az Árok rézsűk tartása alatt az Igaz érték szerepel, akkor az Esés 1 értéke és az Esés 2 értéke megmarad mindkét oldalon, és az árok alja elmozdul a tengelyvonaltól az alsó oldal felé. Ha Hamisra van állítva, akkor az árok alja az esések teteje közötti középponti eltoláshoz lesz középre igazítva, a megadott lejtés megmarad az alsó oldalon, és az esés hozzá igazodik a felső oldal eséséhez.

Elforgatás tengelyének túlemelése

Ez az alkotóelem minden forgástengely elforgatási móddal használható.

Pont-, kapcsolódás- és alakkódok

A következő táblázat azoknak az ilyen típusú alkotóelemeknek tartalmazza a pont-, kapcsolódás- és alakkódjait, amelyekhez van kód hozzárendelve. A táblázatban nem szerepelnek azok az alkotóelemek, amelyekhez nincsenek pont-, kapcsolódás- és alakkódok hozzárendelve.

Pont, kapcsolódás vagy alak	Kód	Leírás
P2	BKözVápa	Középvonali árok bal széle
P3	JKözVápa	Középvonali árok jobb széle
L1 – L3	Tető Alapszint	Pályafelület a burkolatlan padkán és középvonal kapcsolódásokon

Művelet tervezési módban

Elrendezési módban ez az alkotóelem kiszámítja és megjeleníti a középvonali kapcsolódásokat a megadott beviteli paraméterek alapján, illetve a csatolási és kijelölt pontok egymáshoz viszonyított helyzetét.

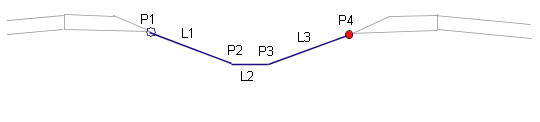

Kódolási ábra
