TámfalDőltSíkúSzéles

Ez az alkotóelem egyik oldalán dőlt síkú támfal műtárgyat illeszt be, és általában 5.5 méter, vagy annál magasabb falak esetén használható.

Ez az alkotóelem egy választható kulcsot is hozzáad a fal aljánál.

Igazítás

A csatolási pont attól függően változik, hogy a támfal bevágásban vagy töltésben van. Ha a támfal töltésben van, akkor a csatolási pont a támfal tetejéhez közel van. Bevágásban a csatolási pont a támfal alapzatához van közel.

Beviteli paraméterek

Megjegyzés: Minden méret méterben vagy lábban van megadva, GenericPavementStructureha nincs feltüntetve más mértékegység. Az összes rézsű a távolság-magasság arányában van megadva (például 4 : 1), kivéve, ha „%” jellel van ellátva.

Paraméter	Leírás	Típus	Alapértelmezett
Oldal	Megadja, hogy az alkotóelemet a csatolási pont jobb vagy bal oldalára illessze be.	Bal / Jobb	Jobb
Fal felső részének szélessége	Megadja a fal felső részének szélességét	Numerikus	1.476 láb 0.450 m
Felső rész magassága	a fal teteje és a töltési görbület vagy az új bevágási görbület közötti távolság.	Numerikus	1.320 láb 0.40 m
Alapzat fedőrétege	A fedőréteg mélysége, az alapzat teteje és töltésben a fal hátsó oldalán a pályafelület vonala, vagy bevágásban a csatolási pont közt mérve.	Numerikus	1.667 láb 0.50 m
Kulcs	Választható kulcs hozzáadása az alapzat alá	Boole	Igen

A fal magassága az alapzat felső síkja és a terepszint csatolási pontja közt mért távolság egy függőleges lapon. Az alapzat szélessége és mélysége a falmagasság függvényei. A fal függőleges lapja az alapzat szélességének negyedénél, a lejtés alja pedig a másik éltől 300 mm távolságra helyezkedik el. A választható kulcs a sávalap közepénél 300 mm mélyen és 600 mm szélességnél helyezkedik el.

Célparaméterek

Ez a szakasz az alkotóelem azon paramétereit sorolja fel, amelyek egy célobjektumhoz, például egy rajzban szereplő felület, nyomvonal vagy hossz-szelvény objektumhoz rendelhetők hozzá. További információért lásd a című részt a(z) AutoCAD Civil 3D felhasználói útmutató súgójában.

Paraméter	Leírás	Állapot
Falmagasság	Használható rögzített falmagasságok felülírásához és azok egy hossz-szelvényhez rendeléséhez. A szintmagasság megadása a következő objektumtípusok esetében hajtható végre: hossz-szelvények, 3D vonalláncok, vezérlővonalak és földmérési alakzatok.	Választható
Célfelület	Meglévő terepfelület neve a töltésben vagy bevágásban levő támfal meghatározására. A művelet csak a következő objektumtípusokon hajtható végre: felületek.	Szükséges

Kimeneti paraméterek

Nincsenek.

Viselkedés

Ez az alkotóelem a jobb vagy a bal oldalra is beilleszthető. A csatolási pont különbözik bevágás és töltés esetén. Töltésben a csatolási pont a pályafelület és a fal belső lapjának metszéspontjában van, a Felső rész magasságával megegyező távolsággal a fal teteje alatt. Bevágásban a csatolási pont a pályafelület és a belső lap metszéspontjában van, az Alapzat fedőrétege értékkel megegyező távolsággal a talplemez felső síkja felett. A fal magasságát a Falmagasság vagy a Hossz-szelvény megadott értékei határozzák meg.

Töltésben a falsík a pálya felé dől. Bevágásban a dőlt falsík az útpályától elfelé, a megtámasztott földtömeg felé dől. Ha a Kulcs opciónál a Nem érték van beállítva, akkor az alapzat alja egyetlen vízszintes kapcsolódás lesz. Ha a Kulcs opció be van kapcsolva, akkor létrejönnek a választható kulcsot meghatározó kapcsolódások.

Művelet tervezési módban

Elrendezési módban az alkotóelem a támfal alakját a bemeneti paraméterértékeknek megfelelően alakítja ki, feltételezve, hogy az alkotóelem töltési feltételeket használ.

Pont-, kapcsolódás- és alakkódok

A következő táblázat azoknak az ilyen típusú alkotóelemeknek tartalmazza a pont-, kapcsolódás- és alakkódjait, amelyekhez van kód hozzárendelve. A táblázatban nem szerepelnek azok az alkotóelemek, amelyekhez nincsenek pont-, kapcsolódás- és alakkódok hozzárendelve.

Pont / Kapcsolódás	Kódok	Leírás
P1	TF_Elöl
P2	TF_Tető
P3	TF_Hát
P14	TF_Forgás
P12	TF_Belül	Használhatók törésvonalként az alapszint felület készítésekor
P5	TF_Kívül	Használhatók törésvonalként az alapszint felület készítésekor
L1, L2, L3	Tető, Fal	L1=P1 - P2; L2= P2 - P3; L3 = P3 - P14;
L4,L5,L6	Lábazat_Alul	L4 = P6 - P7; L5 = P8 - P9; L6 = 10 - 11;
S1	TFal

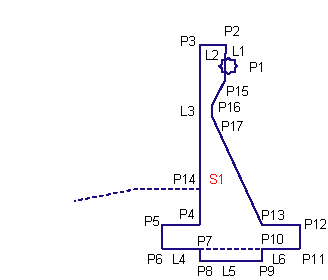

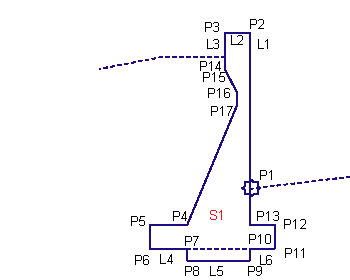

Kódolási ábra

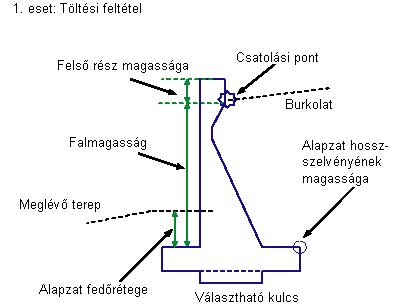

Töltés

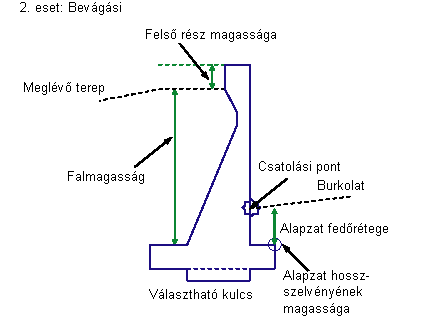

Bevágási feltétel
