Ez egy általános célú alkotóelem, amelyik egy függőleges felületi kapcsolódást jelenít meg függőleges iránytöréssel.
A nyomtervmodell készítése közben egy hossz-szelvény segítségével lehet változó függőleges iránytörést alkalmazni.

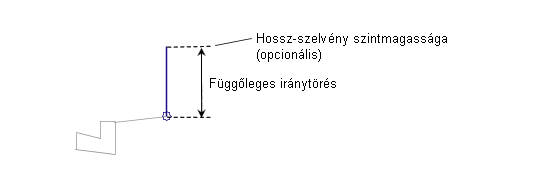

Igazítás
A csatolási pont a kapcsolódás belső élén található. Ez az alkotóelem a csatolási ponttól balra vagy jobbra is beilleszthető.
Beviteli paraméterek
Megjegyzés: Minden méret méterben vagy lábban van megadva, ha nincs feltüntetve más mértékegység. Az összes rézsű a távolság-magasság arányában van megadva (például 4 : 1), ha nincs „%” jellel ellátva.
|
Paraméter |
Leírás |
Típus |
Alapértelmezett |
|---|---|---|---|
|
Függőleges iránytörés |
+/- függőleges iránytörés a csatolási ponttól. A negatív iránytörések lefelé mutatnak. |
Numerikus |
3.0 m 10.0 láb |
|
Pontkódok |
A kapcsolódás külső éléhez társítandó felületi kódok listája |
Vesszővel tagolt karakterlánc |
P2 |
|
Kapcsolódási kódok |
A kapcsolódáshoz társítandó kódok listája |
Vesszővel tagolt karakterlánc |
Felső, alapszint |
|
Kapcsolódás kihagyása |
Ez a paraméter hozzáadja vagy eltávolítja a felület kapcsolódását. |
Igen/Nem |
Nem |
Célparaméterek
Ez a szakasz az alkotóelem azon paramétereit sorolja fel, amelyek egy célobjektumhoz, például egy rajzban szereplő felület, nyomvonal vagy hossz-szelvény objektumhoz rendelhetők hozzá. További információt a alatt talál, a AutoCAD Civil 3D felhasználói útmutató súgójában.
|
Paraméter |
Leírás |
Állapot |
|---|---|---|
|
Függőleges iránytörés |
Ezzel felülbírálható a rögzített Függőleges iránytörés, és a kapcsolódás vége egy eltolási nyomvonalhoz köthető. Ez a művelet a következő objektumtípusokon hajtható végre: hossz-szelvények, 3D vonalláncok, vezérlővonalak és földmérési alakzatok. |
Választható |
Kimeneti paraméterek
|
Paraméter |
Leírás |
Típus |
|---|---|---|
|
Kezdő távolság |
A kapcsolódás elejének +/- eltolása |
Numerikus |
|
Kezdőmagasság |
Szintmagasság a kapcsolódás elején |
Numerikus |
|
Zárómagasság |
Szintmagasság a kapcsolódás végén |
Numerikus |
Viselkedés
Egy függőleges kapcsolódás kerül hozzáadásra a csatolási ponttól a megadott függőleges iránytöréshez. Ha egy hossz-szelvény neve van megadva a Függőleges iránytöréshez, akkor a kapcsolódás vége a hossz-szelvény magasságával fog egyezni.
Művelet tervezési módban
Elrendezési módban ez az alkotóelem megjeleníti a kapcsolódást a megadott +/- függőleges iránytörésnél.
Pont-, kapcsolódás- és alakkódok
Nincsenek.

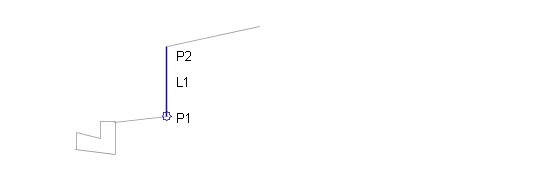

Kódolási ábra
