Az alkotóelem a túlemelés irányításához használható padkát illeszt be. Emellett támogatja a Burkolat2 és Burkolat3 rétegek túlnyúlását, továbbá az alapszint változó esését.
Igazítás
A csatolási pont a burkolt padka belső élén található, amely általában a forgalmi sáv külső élén található.
Beviteli paraméterek
Megjegyzés: Minden méret méterben vagy lábban van megadva, ha nincs feltüntetve más mértékegység. Az összes rézsű a távolság-magasság arányában van megadva (például 4 : 1), ha nincs „%” jellel ellátva.
| Paraméter | Leírás | Típus | Alapértelmezett |
|---|---|---|---|
| Oldal |
Megadja, hogy az alkotóelemet a csatolási pont jobb vagy bal oldalára illessze be. |
Bal / Jobb | Jobb |
| Padka szélessége | Szélesség a csatolási ponttól padka sarokpontjáig | Numerikus |
2.4 m 8.0 láb |
| Burkolat 2 túlnyúlása | Annak megadása, hogy a burkolat 2 réteg mennyre nyúlik túl a csatolási ponton | Numerikus | 0.05 m |
| Burkolat 3 túlnyúlása | Megadja, hogy a burkolat 3 réteg mennyire nyúlik túl a csatolási ponton | Numerikus | 0.10 m |
| Túlemelés lejtésének használata | Megadja, hogy a fő nyomvonalon meghatározott túlemelés jellemzőkből származó lejtést használja a program. |
Választási lista:
|
Nem |
| Padka esésiránya |
Meghatározza, hogy a padka a tetőtől távolodva, vagy a tető irányába lejtsen. |
Választási lista:
|
Tetőtől távolodva |
| Padka alapértelmezett esése | A padka alapértelmezett lejtése, ha nincs meghatározva túlemelés. | Numerikus, Esés | -2.500% |
| Ágyazati réteg körömvonalának típusa | Válassza ki, hogy a körömvonal kapcsolódást a változó szélességű rögzített rézsűhöz fogja meg, vagy a rögzített szélességű változó rézsűhöz. | Választási lista: a) Esés tartása, szélesség beállítása, b) Szélesség tartása, esés beállítása | Esés tartása, szélesség beállítása |
| Körömvonal esése | A körömvonal-kapcsolódás rögzített esését adja meg, akkor használja a program, ha az esés tartása lehetőség be van kapcsolva. | Numerikus, pozitív | 4 ( : 1) |
| Körömvonal szélessége | A körömvonal-kapcsolódás rögzített szélességét adja meg, akkor használja a program, ha a szélesség tartása lehetőség be van kapcsolva. | Numerikus, pozitív |
3 m 10 láb |
| Burkolat1 szélessége | Burkolat 1 szélességének meghosszabbítása | Numerikus, pozitív | 0 |
| Burkolat2 szélessége | Burkolat 2 szélességének meghosszabbítása | Numerikus, pozitív | 0 |
| Burkolat mélysége | Burkolat vastagsága (nulla a kihagyáshoz) | Numerikus, nem negatív |
0.025 m 0.083 láb |
| Burkolat1 mélysége | Az 1. burkolatréteg vastagsága (nulla a kihagyáshoz) | Numerikus, nem negatív |
0.025 m 0.083 láb |
| Burkolat2 mélysége | A 2. burkolatréteg vastagsága (nulla a kihagyáshoz) | Numerikus, nem negatív |
0.025 m 0.083 láb |
| Burkolat 3 mélysége | A 3. burkolatréteg vastagsága (nulla a kihagyáshoz) | Numerikus, nem negatív |
0.025 m 0.083 láb |
| Alap1 mélysége | Az Alap1 réteg vastagsága (nulla a kihagyáshoz) | Numerikus, nem negatív |
0.100 m 0.333 láb |
| Alap2 mélysége | Az Alap2 réteg vastagsága (nulla a kihagyáshoz) | Numerikus, nem negatív |
0.100 m 0.333 láb |
| Alap3 mélysége | Az Alap3 réteg vastagsága (nulla a kihagyáshoz) | Numerikus, nem negatív |
0.100 m 0.333 láb |
| Ágyazat1 mélysége | Az Ágyazat1 réteg vastagsága (nulla a kihagyáshoz) | Numerikus, nem negatív |
0.300 m 1.0 láb |
| Ágyazat2 mélysége | Az Ágyazat2 réteg vastagsága (nulla a kihagyáshoz) | Numerikus, nem negatív |
0.300 m 1.0 láb |
| Ágyazat3 belső mélysége | Az Ágyazat3 réteg vastagsága a csatolási pontnál (nulla a kihagyáshoz) | Numerikus, nem negatív |
0.300 m 1.0 láb |
| Ágyazat3 külső mélysége | Az Ágyazat3 réteg vastagsága a forgalmi sáv szélén (nulla a kihagyáshoz) | Numerikus, nem negatív |
0.300 m 1.0 láb |
Célparaméterek
Ez a szakasz az alkotóelem azon paramétereit sorolja fel, amelyek egy célobjektumhoz, például egy rajzban szereplő felület, nyomvonal vagy hossz-szelvény objektumhoz rendelhetők hozzá. További információért lásd a című részt a(z) AutoCAD Civil 3D felhasználói útmutató súgójában.
| Paraméter | Típus | Állapot |
|---|---|---|
| Padka szélessége | Ezzel felülbírálható a rögzített Padka szélessége, és a padka éle egy eltolási nyomvonalhoz köthető. Ez a művelet a következő objektumtípusok esetén hajtható végre: nyomvonalak, vonalláncok, vezérlővonalak és földmérési alakzatok. | Választható |
Kimeneti paraméterek
| Paraméter | Leírás | Típus |
|---|---|---|
| Körömvonal esése | Körömvonal kapcsolódás lejtése | Numerikus |
| Körömvonal eltolás | Ágyazati körömvonal pont eltolása | Numerikus |
| Körömvonal magasság | Ágyazati körömvonal pont szintmagassága | Numerikus |
|
Padka szélessége |
Burkolt padka szélessége |
Numerikus |
| Padka esése |
Burkolt padka esése |
Numerikus |
Viselkedés
Ez az alkotóelem a csatolási pont meghatározott oldalára kerül. Az L10 kivételével minden kapcsolódás a legfelső L1 kapcsolódáshoz megadott esést követi. Az L10 kapcsolódást az Ágyazat3 belső mélysége és az L1 kapcsolódás Túlemelés/Esés paramétere adja meg, ha nincs megadva felhasználói Esés érték az L10 kapcsolódáshoz.
Művelet tervezési módban
Elrendezési módban ez az alkotóelem megjeleníti egy normál tetőszelvényes út padkájának kapcsolódásait. Ha numerikus lejtési értékek vannak megadva a Padka % lejtés és az Alap % lejtés esetében, akkor a kapcsolódások a megadott lejtési értékekkel jelennek meg. Ellenkező esetben a -2.50 %-os alapértelmezett esés használatos.
Pont-, kapcsolódás- és alakkódok
A következő táblázat azoknak az ilyen típusú alkotóelemeknek tartalmazza a pont-, kapcsolódás- és alakkódjait, amelyekhez van kód hozzárendelve. A táblázatban nem szerepelnek azok az alkotóelemek, amelyekhez nincsenek pont-, kapcsolódás- és alakkódok hozzárendelve.
| Pont, kapcsolódás vagy alak | Kódok | Leírás |
|---|---|---|
| P1 | FSSz | Forgalmi sáv széle a felső felületen |
| P2 | Töréspont | |
| P11 | BPSz_2.burk. | Burkolt padka széle a Burkolat2 rétegen |
| P13 | BPSz_3.burk. | Burkolt padka széle a Burkolat3 rétegen |
| P3 | BPSz_Alap1 | A burkolt padka széle az Alap1 rétegen |
| P4 | BPsz_Alap2 | A burkolt padka széle az Alap2 rétegen |
| P5 | BPSz_Alap3 | A burkolt padka széle az Alap3 rétegen |
| P6 | BPSz_Ágyazat1 | A burkolt padka széle az Ágyazat1 rétegen |
| P7 | BPSz_Ágyazat2 | A burkolt padka széle az Ágyazat2 rétegen |
| P8 | BPSz_Ágyazat3 | A burkolt padka széle az Ágyazat3 rétegen |
| P9 | Körömvonal_Ágyazat | Ágyazati körömvonalpont |
| L1 | Felül, SR | Végső esésfelület |
| L2 | Burkolat2 | |
| L3 | Burkolat3 | |
| L4 | Alap1 | |
| L5 | Alap2 | |
| L6 | Alap3 | |
| L7 | Ágyazat1 | |
| L8 | Ágyazat2 | |
| L9 | Ágyazat3 | |
| L10 | Alapszint | |
| L11-L17 | Lejtés_kapcs | |
| S1 | SR | |
| S2 | Burkolat2 | |
| S3 | Burkolat3 | |
| S4 | Alap1 | |
| S5 | Alap2 | |
| S6 | Alap3 | |
| S7 | Ágyazat1 | |
| S8 | Ágyazat2 | |
| S9 | Ágyazat3 |

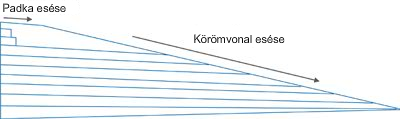

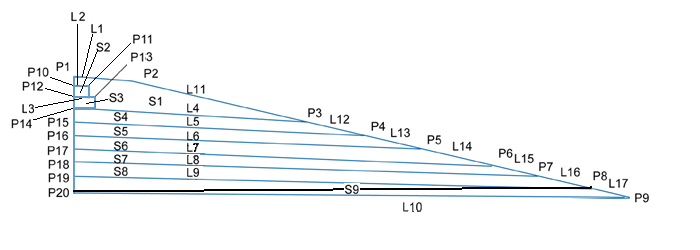

Kódolási ábra
